Schwertwal I (09.10.1944)
Schwertwal II
Schwertwal I
Schwertwal I
Schwertwal II
Амфибия Seeteufel с торпедой G7e.
Schwertwal I
В 1943 г. обер-лейтенант Шпахман предложил идею уничтожения вражеских субмарин посредством сверхмалых подводных лодок. Идею развил доктор Харальд Шаде, работавший на заводе Вальтер. Шаде стал проектировать двухместную скоростную лодку-охотницу, U-bootjager, с двигателем Валтера и вооружением из двух торпед K-Butt. 1 июля 1944 г. начались продувки модели подводного аппарата Schwertwal I в аэродинамической трубе Авиационного института в Брауншвейге, затем последовали испытания в гидроканале HSVA (Hamberger Schleppversuchsanstaflt). Прототип строился силами Versuchskommando-456. Подводный аппарат предполагалось доставлять в зону боевых действий надводным судном. Субмаринку начинили значительном количеством принципиально новых технических устройств. В частности: аппаратурой подводной ориентации (эхолотом) типа ELAC, стабилизированным компасом, авторулевым, новейшей радиостанцией, активными и пассивными гидроакустическими устройствами. В качестве силовой установки намечалось использовать доработанную турбину Вальтера мощностью 800 л.с., изначально эта турбина мощностью 500 л.с. предназначалась для установки на торпеды. В качестве топлива использовалась смесь нафталина (запас 1000 кг.) и пергидроля (1000 кг). Вооружение — одна торпеда К- Butt, единственная торпеда с двигателем Вальтера, запущенная в серийное производство. Всего до конца войны было изготовлено порядка сотни торпед K-Butt, которые использовались, главным образом, сверхмалыми субмаринами «Зеехунд». Первые торпеды K-Butt, разработанные на основе стандартных торпед G-7, ходили на дальность 7000 м со скоростью 40 узлов. В дальнейшем скорость хода довели до 45 узлов, а дальность — до 8000 м, у модели «Schildbutt» дальность хода составила уже 14 000 м при скорости в 45 узлов или 18 000 м при скорости 40узлов. В варианте «Steinwal» дальность удалось довести до 23 000 м.
Прототип сверхмалого подводного аппарата Schwertwal I был затоплен 30 апреля 1945 г. в озере Рлёнер недалеко от Босау. В июле 1945 г. англичане подняли подводный аппарат со дна озера с целью изучения двигателя Вальтера. На озерном дне британцы также обнаружили техническую документацию по интересующему их объекту, однако британский флот аппарат Schwertwal 1 не заинтересовал.
Водоизмещение, м³
— без вооружения 6,5
— в боевом положении с торпедой 17,5 (11,25)
Размеры, мм
— длина 13 000 (11 200)
— ширина 2340 (2280)
— диаметр корпуса 1500
Силовая установка: турбина Вальтер мощностью 800 л.с.
Количество гребных винтов 1 (2)
Количество лопастей гребного винта 3(2 при двух винтах)
Скорость полного хода, узлы:
— на поверхности 30,0
— под водой 32,0
Дальность плавания, мили
— под водой со скоростью 32 узла 100
— под водой со скоростью 30 узлов 200
Максимальная глубина погружения, м 50 (?)
Торпедное вооружение 2 торпеды K-Butt
Экипаж, чел. 2
Schwertwal II
Schwertwal II представлял собой усовершенствованный вариант аппарата Schwertwal I. в конструкцию которого внесли многочисленные изменения но результатам испытания предшественника. Так. была изменена форма корпуса и предусмотрена возможность монтажа силовой установки, обеспечивающей перемещение подводного аппарата с небольшими скоростями.
Водоизмещение, 1/5
— без вооружения 6.5
— в боевом положении с торпедой 18,0 (11,25)
Размеры, мм
— длина 13 500 (11 200)
— ширина 2390 (2280)
— диаметр корпуса 2000
Силовая установка: турбина Вальтер мощностью 800 л.с.; электродвигатель мощностью 25 л.с.
Количество гребных винтов 1
Количество лопастей гребного винта 3
Скорость полного хода, узлы:
— на поверхности 30,0
— под водой 32,0
— под водой на электромоторе 8,0
Дальность плавания, мили
— под водой со скоростью 32 узла 90
— под водой со скоростью 20 узлов 160
Максимальная глубина погружения, м 50 (?)
Торпедное вооружение 2 торпеды K-Butt
Экипаж, чел. 2
Немецкая миниатюрная амфибия типа Seeleufel.

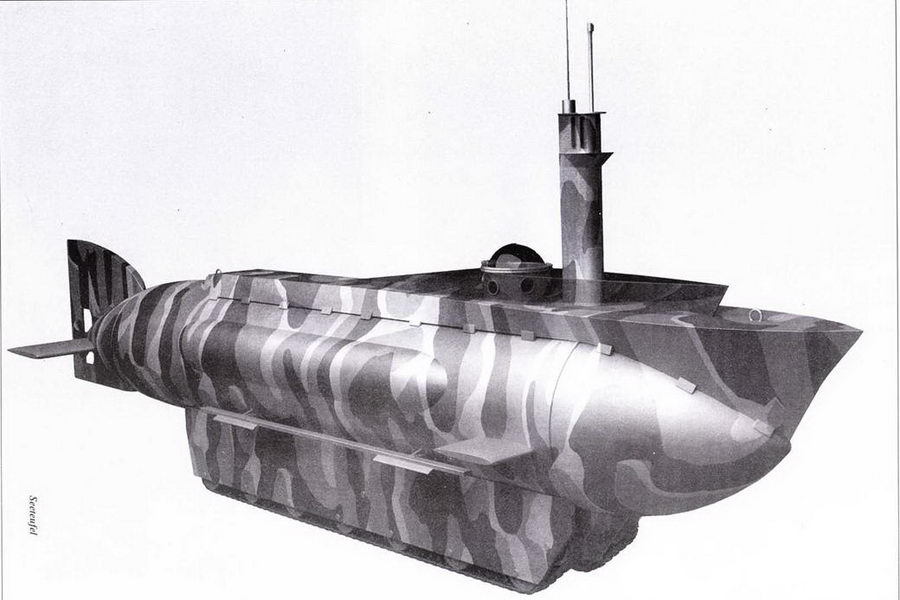

Seeteufel
Seeleufel
Seeteufel (Elefant, проект Lodige)
Данный проект малоизвестен. Лодка предназначалась для выполнения десантных операции в зонах боевых действий, поэтому ее оснастили гусеничной ходовой частью. Эскизный проект выполнялся под руководством Алоиза Лодиге и был завершен летом 1944 г. Еще четыре месяца ушло на полномасштабное проектирование. Над корпусом лодки возвышалось ограждение выдвижного перископа, УКВ радиоантенны и шнорхеля. Вооружение — две торпеды G-7a и G-7e. Испытания субмарина проходила в Эккемфьорде. Результаты испытания подтвердили концептуальную правильность конструкции, хотя выявили и недоработки. Прежде всего, на лодку требовалось поставить дизель мощностью 250 л.с. и 100-сильный электромотор, а также снизить давление на грунт от гусеничного шасси за счет использования более широких траков. Серийное производство гусеничных подводных лодок планировалось на заводе фирмы Боргвард в Бремене. К постройке планировалось три прототипа и 20 боевых кораблей. Увы. интересный проект постигла участь других не менее интересных проектов — программу в жизнь претворить не удалось по причине завершения войны. Прототип субмарины Seeleufel передали в Kleinkampfverband Kommando Blaukoppel в Любек, где ее взорвали в последние дни войны.
Водоизмещение, м³
— без вооружения 18,0
— боевое, с двумя торпедами 20.0
Размеры, мм
— длина 13 500
— ширина 2800
— диаметр корпуса 1800 (толщина обшивки 4 мм)
Силовая установка:
— надводного ходи дизель мощностью 80 л.с.
— подводного хода электромотор AEG AV-76 мощностью 12 л.с.
Количество гребных винтов I
Количество лопастей гребного винта 3
Скорость полного хода, узлы:
— на поверхности 10.0
— под водой 8.0
— на суше, км/ч 20
Дальность плавания, мили
— на суше 100 км
— под водой со скоростью 6 узлов 90
Максимальная глубина погружения, м 50 (?)
Торпедное вооружение 2 торпеды G7e (или четыре мины, серийные лодки предполагалось вооруж ишь пулеметом и огнеметом)
Экипаж, чел. 2
При работе над проектом Schwertwal 1 конструкторы попытались расширить область применения лодки, дав ей возможность бороться как с подводными, так и с надводными целями. Предусматривалась возможность вооружения лодки разного типа минами (донные, якорные и др.), различными гранатометами и даже огнеметом.
Следующий, более совершенный вариант лодки получил название Schwertwal II. При водоизмещении 18 т лодка имела в длину 13,5 м и диаметр корпуса 2 м. Мощность турбины Вальтера 800 л.с., кроме того, лодку дополнительно оснащали электродвигателем мощностью 18 кВт. позволявшем лодке двигаться со скоростью 8 узлов. Численность экипажа, запасы топлива, вооружение и другие детали лодка унаследовала от своего предшественника. Любопытной чертой лодки Schwertwal II был сужающийся к корме корпус и очень небольшой объем балластной цистерны. Как сообщает Г. Фок, профессор Габлер в письме, направленном издателю книги «Marine Kleinkampfmittel» 15 июля 1968 г., подверг проект Schwertwal II резкой критике, утверждая. что лодка была не способна погружаться.
