верфт. подключили Клекнер Юмбольл Дойч Ярд и итальянскую фирму Ансальдо, поскольку объем заказа возрос до 320 кораблей (включая 20 учебных). Теперь срок выполнения заказа был назначен на конец ноября 1944 г. Чуть позже в план включили еще четыре дополнительных «бибера». Двигатели внутреннего сгорания работали надежно и тихо (по сравнению с дизелями), но выхлопы бензомоторов представляли собой серьезную уг/хт здоровью экипажей, не взирая на размещение двигателя в специальном отсеке, отделенном от отсека экипажа перегородкой. Запас кислорода обеспечива1 лодки предельную автономность в 45 минут, но за счет использования специальной аппаратуры автономность можно было увеличить до 20 часов. На «Бибере» спшвтся перископ SRC/I5 (углы поворота +/-30 градусов) и компас. В позиционном положении рубка лодки обычно выступайi на 520 мм над поверхностью воды. В силу небольшой мощности сиювой установки мореходность корабля была ограничена волнением моря в 3–4 балла. Предполагалась установка бензомотора мощностью 60 л.с. или 65 л.с., но данный проект не получил одобрения со стороны заказчика. Характеристики «Бибера» в целом удовлетворят заказчика.

Водоизмещение, м³

— без вооружения 3.64

— боевое (с торпедами или зарядами) 6.25

Размеры, мм

— длина 9035

— ширина 1570

— диаметр корпуса 960 (толщина обшивки 3 мм)

Силовая установка:

— надводного хода двигатель внутреннего сгорания Опель Блиц LKW мощностью 32 л.с.

— подводного хода электромотор Сименс GL- 23/ 75 мощностью 13 л. с.

Количество гребных винтов 1

Количество лопастей гребного винта 3

Скорость полного хода, узлы:

— на поверхности 6.5

— под водой 5.3

Дальность плавания, мили

— на поверхности со скоростью 5 узлов 125

— на поверхности со скоростью 6.5 узлов 100

— под водой со скоростью 5,3 узла 8.5

— под водой со скоростью 2.5 узла 8.0

Максимальная глубина погружения, м 20 (максимальный достигнутый рекорд 40 м)

Торпедное вооружение 2 торпеды G7e

Экипаж, чел. I

Проект миниатюрной подводной лодки типа Biber III.

Сверхмалая подводная лодка Biber.

Сверхмалая подводная лодка Biber.

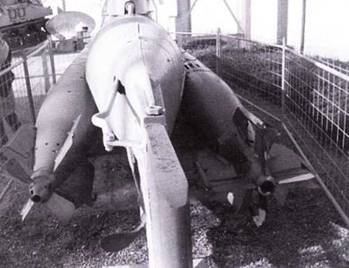

Сверхмалая подводная лодка Biber, Лондон, июнь 1945 г.

Сверхмалая подводная лодка Biber.

Развитие конструкции первого «Бибера» привело к появлению «Бибера» вариант //. корпус которого отличался большей длиной (толщина обшивки 4 мм) — Экипаж подводного корабля — два человека. Проект не вышел из «бумажной» стадии.

Данный проект стал результатом национал-социалистического соревнования конструкторов фирмы TVA из Эккефьорда и судостроительного отделения Kommundos der Kleinkainpfmiilel из Любека. Проект опирался на использование силовой установки на базе дизельного двигателя замкнутого цикла (Даймлер Бенц ОМ-4/65 мощностью 65 л.с.) и жидкого кислорода. Соловую установку разрабатывала научная группа профессора Кама из высшего технического училища в Штутгарте. В состав силовой установки входил редуктор с тремя режимами работы: быстрый ход. медленный ход. реверс. Расчетная дальность плавания со скоростью 8 узлов в надводном положении составляла 500 миль (1100?). в подводном положении со скоростью 5 узлов — 100 миль. Запас жидкого кислорода — 4.31 л. С экипажем из двух человек «Бибер III» был способен нести две торпеды Вальтер К-Butt. I ноября 1944 г. фирма TVA заключила договор с центром HSVA на испытания модели «Бибера III» в масштабе 1:3. Испытания буксируемой модели начались в январе 1945 г. Сложная военная ситуация, которая сложилась в Рейхе, заставила ученых и конструкторов прервать работу над многообещающем проектом. Между тем, подводную лодку предполагалось снабдить гусеничным шасси, благодаря которому она смогла бы выползать на сушу и преодолевать мели.

Водоизмещение, м³ 12.0

Размеры, мм

— длина 11820

— ширина 2500

Силовая установка: дизель замкнутого цикла мощностью 65 л.с.

Количество гребных винтов I

Количество лопастей гребного винта 4

Скорость полного хода, узлы:

— на поверхности 8.0

— под водой 5.0

Дальность плавания, мили

— на поверхности со скоростью 8 узлов 500 (?)

— под водой со скоростью 5 узлов 100 (?)

Максимальная глубина погружения, м 40 (?)

Торпедное вооружение 2 торпеды G7e (K-Butt)

Экипаж, чел. 2

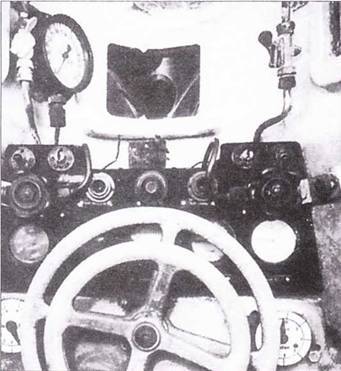

Пульт управления немецкой миниатюрной подводной лодкой типа Biber.

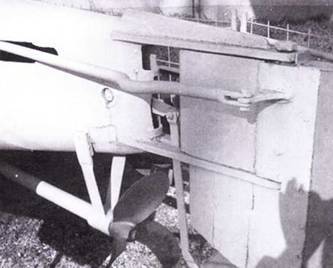

Сверхмалая подводная лодка Biber, Музей техники в Шпейере, май 2004 г.

Biber (Beaver)

Biber (Beaver)

Biber (Beaver)

Германские сверхмалые субмарины Molch, K-FI. 1/412 (Lehrkdo 400), ноябрь 1944 г. Вид сверху, спереди и сзади.

Германская человеко-торнеда Neger, K-F1. 362 (Lehrkdo 350), июль 1944 г.

Германская человеко-торпеда Marder, K-F1. 366 (Lehrkdo 350), декабрь 1944 г.

Германская человеко-торпеда Hai, апрель 1945 г.

Сверхмалая подводная лодка Biber.
