Башня представляет собой фасонную стальную отливку с амбразурой для установки пушки. К стенкам амбразуры изнутри, а также к донному листу башни приварена рамка с кронштейнами для крепления цапф люльки пушки. Снаружи вдоль стенок амбразуры справа и слева приварены защитные планки с резьбовыми отверстиями для крепления чехла. Справа от пушечной находится амбразура для спаренного пулемета, слева — щель для прицела наводчика. В передней части и корме башни расположены крюки для тросов при ее монтаже и демонтаже.
Сверху в башню вварена крыша, состоящая из двух сваренных между собой частей. В правой части имеются два круглых выреза: в одном смонтирован люк заряжающего с турелью, в другом установлен прибор наблюдения. В левой части сделаны вырезы для командирской башенки, ночного прицела, прибора наблюдения наводчика, антенного ввода радиостанции.
К башне приварены четыре поручня, а на ее корме — еще и кронштейны для укладки зенитного пулемета, крепления фонаря и скобы для фиксации ремнями сложенного брезента. Позади люка заряжающего находится стопор крепления зенитного пулемета по-походному и по-боевому.
Башня установлена на шариковой опоре, представляющей собой радиальноупорный шарикоподшипник, кольцами которого служат погоны башни. Вращается башня с помощью механизма поворота — планетарного редуктора с электромеханическим приводом.
Вооружение. В башне танка установлена 100-мм пушка Д-10Т2С и спаренный с ней 7,62-мм пулемет ПКТ, стабилизированные в вертикальной и горизонтальной плоскостях наведения.

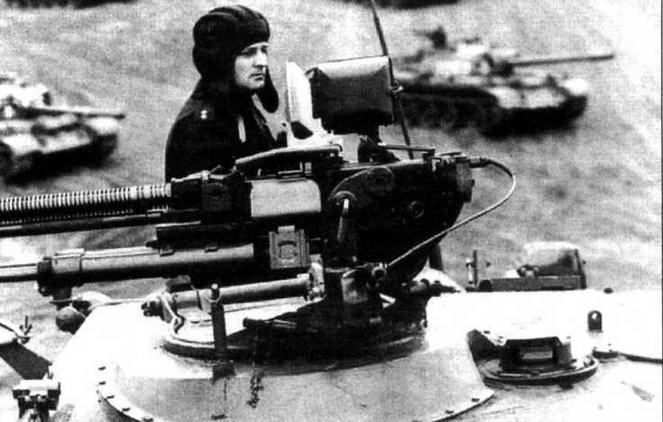

Зенитный пулемет ДШКМ в турели башни танка Т-55А (оснащение с 1969 года)

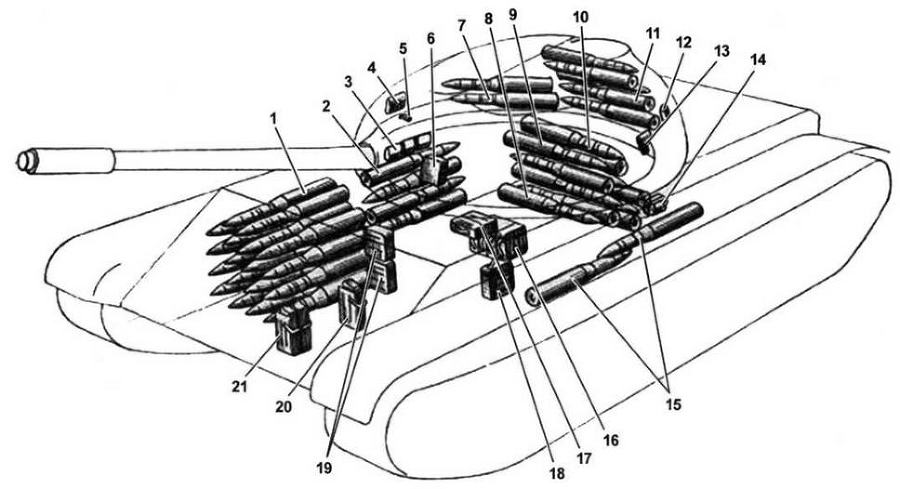

Размещение боекомплекта в танке Т-55:
1— укладка на восемнадцать выстрелов в баках-стеллажах; 2— хомутиковая укладка на четыре выстрела; 3—стеллаж на три сумки с ручными гранатами Ф-1; 4—сумка с пятью магазинами к АКМ; 5—магазин к АКМ; 6—магазин-коробка для спаренного пулемета; 7—хомутиковая укладка на два выстрела; 8—хомутиковая укладка на один выстрел; 9—стеллажная укладка на десять выстрелов; 10—хомутиковая укладка на один выстрел; 11 — стеллажная укладка на пять выстрелов; 12—сумка с патронами для сигнального пистолета; 13—кобура сигнального пистолета; 14—стеллаж для сумок с ручными гранатами Ф-1; 15—хомутиковая укладка на два выстрела; 16—стеллаж на четыре магазинкоробки для спаренного пулемета; 17, 18—магазин-коробки для спаренного пулемета; 19—стеллаж на две магазин-коробки для спаренного пулемета; 20, 21—магазин-коробки для курсового пулемета
Дальность стрельбы из пушки с телескопическим прицелом — 6900 м, с применением бокового уровня — до 14 600 м. Дальность прямого выстрела бронебойным снарядом — 1000 м, осколочно-фугасной гранатой —1100 м при высоте цели два метра. Максимальная прицельная дальность стрельбы из спаренного пулемета — 2200 м. Горизонтальный угол обстрела из пушки и спаренного пулемета — 360°, угол возвышения —+18°, склонения — -5°. Непоражаемое пространство перед танком: для пушки — 20 м, для пулемета — 21 м. Прицельная скорострельность при стрельбе с места — до 7 выстр./мин, с ходу — до 4 выстр./мин.
На башне танка во вращающейся турели люка заряжающего установлен 12,7-мм модернизированный зенитный пулемет ДШКМ. Горизонтальный угол обстрела — 360°, угол возвышения — +82°, склонения — +4°30'. Прицельная дальность стрельбы из зенитного пулемета — 3500 м.
Стрельбу из спаренного пулемета ПКТ ведет наводчик; заряжание и взведение производит заряжающий. При необходимости стрельбу из зенитного пулемета также может вести заряжающий, стоя на своем сиденье.
Курсовой пулемет ПКТ находится справа от механика-водителя; он установлен по курсу танка и самостоятельного сектора обстрела не имеет, поэтому наведение на цель осуществляет механик-водитель поворотом танка. Спуск подвижных частей пулемета производится электроспуском, а взведение их с помощью специального привода — механиком-водителем; он же ведет стрельбу из курсового пулемета, нажимая большим пальцем правой руки на кнопку, расположенную в верхней части правого рычага управления танком.
Характеристики танка Т-55 и основных послевоенных танков НАТО
Т-55
М60
«Центурион» Мк 10
Страна-изготовитель
СССР
США
Великобритания
Год выпуска
1958
1960
1958
Боевая масса, т
36,5
52-54
51,82
Экипаж, чел.
4
4
4
Размеры, м:
длина по корпусу
6,2
6,946
7,823
ширина
3,27
3,63
3,39
высота по крыше башни
2,21
3,21
3,09
клиренс
0,5
0,46
0,51
Вооружение:
тип и калибр пушки, мм
Нарезная 100
Нарезная 105
Нарезная 105
количество и калибр пулеметов, мм
2x7,62, 1x12,7
1x7,62, 1x12,7
1x7,62, 1x12,7
Боекомплект, шт.:
выстрелов к пушке
43
57
64
патронов к пулемету
3500 и 300
6000 и 900
4750 и 600
Стабилизатор вооружения
В двух плоскостях
Нет
Нет
Толщина брони, мм:
лоб корпуса
100
120
118
лоб башни
200
175
152
Двигатель:
марка, тип
В-55,многотопливный дизель
AVDS-1790-2А, дизель
Rolls-Royce Мк IV, бензиновый
мощность, л.с.
580
750
650
удельная мощность, л.с./т
15,85
14,24
12,54
Максимальная скорость хода, км/ч
50
48
34,6
Запас хода, км
500
800
190
Удельное давление на грунт, кг/см
2
0,81
0,8
0,95
Преодолеваемые препятствия, м:
высота вертикальной стенки
0,8
0,914
0,914
ширина рва
2,7
2,89
3,38
брод без подготовки/с ОПВТ, м
1,4/5
1,22/2,44
1,45/2,74
угол подъема/крена, град.
32/30
30/15
30/15
Масса качающейся части пушки — 1950 кг. Ствол ее представляет собой трубу-моноблок; затвор — клиновой, горизонтальный, с полуавтоматикой механического типа. Противооткатные устройства состоят из гидравлического тормоза отката и гидропневматического накатника; их цилиндры закреплены в обоймах люльки, а штоки — в казеннике и при выстреле откатываются вместе со стволом. Спусковой механизм имеет электрический и механический (ручной) спуск. Пушка снабжена эжекционным устройством для очистки канала ствола от пороховых газов после выстрела.
При стрельбе из пушки и спаренного пулемета используется телескопический шарнирный монокулярный прицел ТШС-32ПВМ (ТШ2Б-32П). Стабилизатор СТП-2 «Циклон» (или СТП-2М) обеспечивает угловые скорости наведения пушки в вертикальной плоскости от 0,07 до 4,5 град/с; в горизонтальной плоскости — от 0,07 до 15 град/с. Для стрельбы с закрытых позиций применяются боковой уровень и азимутальный указатель.
