Средний танк Т-55 (обект 155) - Страница 6

Отметим, что Т-62 выпускался без антирадиационного «подбоя». Дело в том, что конструкторы работали над этим танком в условиях жестких ограничений по весу, ведь на новую машину требовалось установить значительно более мощную пушку, использующую тяжелые, предельно допустимые по длине унитарные выстрелы. Все это потребовало увеличения размеров боевого отделения, соответственно выросла и масса танка. Расчеты показывали, что установка ПОВ утяжелит машину еще как минимум на 500 кг. Заказчик в лице ГБТУ посчитал это неприемлемым.

Таким образом, в серию Т-62 пошел без «подбоя».

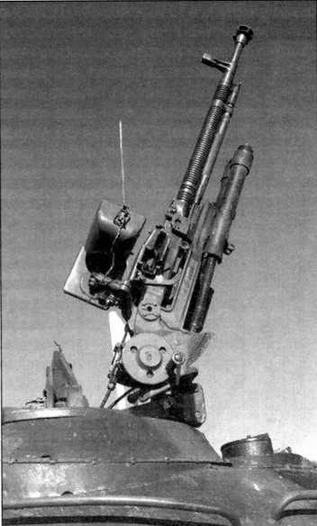

Зенитный пулемет ДШКМ

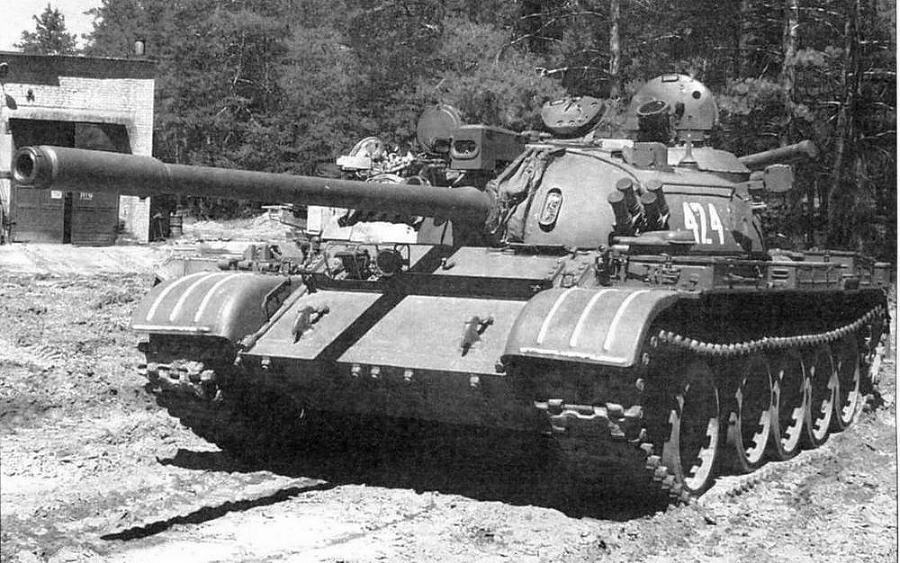

Танк с лазерным дальномером КДТ-1; хорошо виден его прямоугольный кожух над маской орудия

Производство Т-55А передали в Омск на завод №174 (позже Омский завод транспортного машиностроения), на котором до этого выпускались танки Т-54 и Т-55, а также различные боевые и специальные машины на их базе: инженерные машины, зенитные самоходные установки ЗСУ-57-2, самоходные установки СУ-122. Выпуск танков Т-55А в Омске начался с 1963 года и продолжался до 1977-го (согласно другим источникам — до 1979 года).

В ходе серийного производства в конструкцию танка вносились изменения, повышающие его тактико-технические характеристики. Например, была усилена антинейтронная защита: на нем появился не только «подбой», но и «надбой» —дополнительный слой материала ПОВ, расположенный снаружи корпуса: на крышке люков механика-водителя, командира и заряжающего, а также на участке крыши башни между ними. «Надбой» крепился с внешней стороны брони и прикрывался сверху металлическими «чехлами».

С 1965 года на Т-55А начали ставить более надежные гусеницы с резинометаллическим шарниром РМШ, оказавшиеся вдвое долговечнее ОМШ с открытым металлическим шарниром. Теперь их пробег достигал 2000 — 3000 км. Соответственно, была изменена и конструкция съемных венцов ведущих колес — венцы для гусеницы с РМШ имели 14 зубьев вместо 13 для старой ОМШ.

С июня 1965 года танки выпускаются с усовершенствованным ОПВТ, обеспечивающим условия движения танка по суше без ограничений. Позже вместо длинной воздухопитающей трубы, которая устанавливалась в кормовой части корпуса, стали использовать короткую с креплением на передней правой части башни.

С 1969 года вновь на танке появился зенитный пулемет, но уже для борьбы с боевыми вертолетами; его установили в пулеметной турели на люке заряжающего, а коробки с патронами разместили снаружи башни на специально приваренных для этого скобах.

С 1974 года гамма-датчик РБЗ-1М заменили новым ГД-1М. Обновили и радиооборудование — Р-113 сменили на радиостанцию Р-123.

Гусеница танка с резинометаллическим шарниром РМШ

Короткая труба ОПВТ на правой надгусеничной полке танка

В том же году на танки поставили квантовые дальномеры КДТ-1 «Нева» в комплекте с прицелом наводчика ТШС-32ПВМ с независимой стабилизацией поля зрения в вертикальной плоскости.

Отметим также, что с 1963 года в боекомплект Т-55 вдобавок к осколочно- фугасным и бронебойным был введен кумулятивный снаряд ЗБК5М (бронепробиваемость до 390 мм), а в 1967-м на вооружение поступили подкалиберные бронебойные снаряды ЗБМ10 — стальные оперенные БПС с бронепробитием 180 — 290 мм на расстоянии 2000 м. В 1980-х годах появились еще более мощные боеприпасы: кумулятивный — ЗБК17М и подкалиберный — ЗБМ25 (ОБПС с вольфрамовым включением в стальной оболочке с бронепробитием 280 мм/2 км).

Описание конструкции танка Т-55

(согласно «Техническому описанию 1983 года»)

Танк Т-55 — боевая гусеничная машина, имеющая мощное вооружение, надежную броневую защиту и высокую маневренность.

Танк вооружен 100-мм пушкой Д-10Т2С и тремя пулеметами: два пулемета ПКТ калибра 7,62-мм и зенитный пулемет ДШКМ калибра 12,7-мм.

Танк имеет устройства, предназначенные для защиты экипажа и оборудования внутри танка от воздействия ударной волны при ядерном взрыве, а также для защиты экипажа от радиоактивной пыли при движении танка по радиоактивно зараженной местности; оборудование для преодоления водных преград по дну и детали для крепления противоминного трала и бульдозерного отвала.

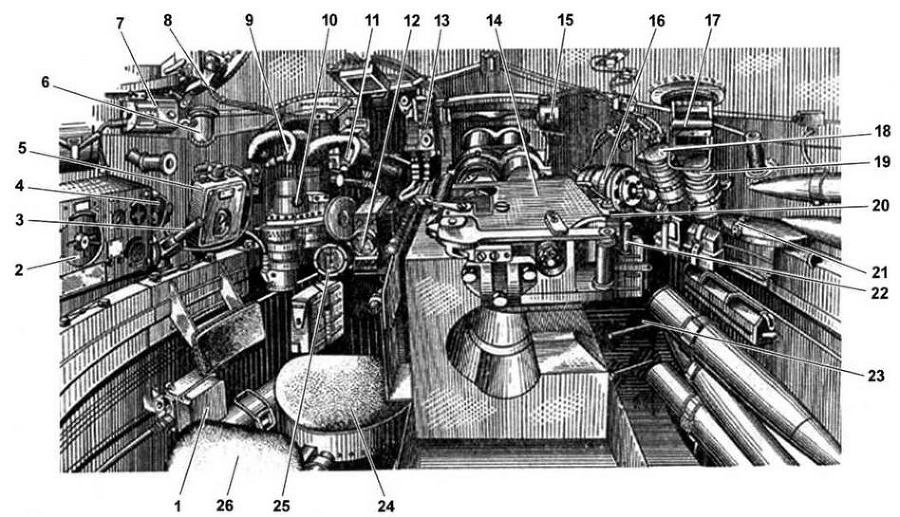

Боевое отделение:

1—прибор КРП-2 системы ППО; 2—радиостанция Р-113; 3—стопор башни; 4—аппарат ТПУ№ 1; 5—аппарат ТПУ№2; 6—защитный колпак ввода антенны; 7— блок настройки антенны; 8—прибор ТПКУ-2Б; 9—прибор ТПН-1; 10—механизм поворота башни; 11—прицел ТШ2Б; 12—пульт управления; 13—пополнительный бак; 14—пушка; 15—шток силового цилиндра; 16—нагнетатель; 17—прибор наблюдения заряжающего; 18, 19—питьевые бачки; 20—прибор автоблокировки; 21—автомат; 22—спаренный пулемет; 23—боеукладка в баках-стеллажах; 24—сиденье наводчика; 25—азимутальный указатель; 26—сиденье командира танка

Снаружи танка размещены фары, осветители, габаритные светильники, броневая защита прицела, защитный корпус приемопередатчика дальномера (на танках с КДТ-1), кронштейн для ТНВО-2, коробки с патронами для ДШКМ, защитный колпак механика- водителя и кронштейн для крепления пулемета ДШКМ по-походному, три топливных бака, масляный бак, буксирные тросы, бревно для самовытаскивания, бочки с топливом, воэдухопитающая труба, ящики с ЗИП, шанцевый инструмент, сигнал, траки, укрывочный брезент.

Т-55 имеет классическую компоновку с кормовым расположением трансмиссии. Внутри корпуса танка — три отделения: управления, боевое и силовое.

Экипаж танка состоит из четырех человек: командир танка, механик- водитель, наводчик, заряжающий. Механик-водитель находится в отделении управления, а остальные члены экипажа — в боевом.

Отделение управления занимает левую носовую часть корпуса танка. В нем находится сиденье механика- водителя, перед которым установлены рычаги управления планетарными механизмами поворота, управления главным фрикционом и тормозами, педали подачи топлива. Перед сиденьем расположены курсоуказатель с преобразователем, коробка управления вентилятором КУВ-3, автомат системы противопожарного оборудования АС-2, релейная коробка КРП-1, спидометр.

Справа от сиденья механика-водителя находится стеллаж с аккумуляторными батареями. На стеллаже крепятся щиток приборов водителя, курсовой пулемет, фильтр радиопомех, реле- регулятор, розетка внешнего запуска, выключатель батареи.

На днище корпуса справа от сиденья меха( ика-водителя установлены кран переключения топливных баков, ручной топливо-подкачивающий насос, кулиса коробки передач, бачок для питьевой воды, ведро, ящик с ТВНО-2 (ТВН-2), ящик для продовольственного пайка «НЗ», магазин-коробка к курсовому пулемету.

Слева от сиденья механика-водителя на борту корпуса располагаются рычаг ручной подачи топлива, спидометр, сектор с ручкой привода управления жалюзи, два электропневмоклапана ЭК-48 системы очистки смотровых приборов механика-водителя и гидропневмопривода главного фрикциона, баллоны со сжатым воздухом, антенна в чехле, отстойник с манометром и краном отбора воздуха, понижающий редуктор, электропневмокпапан ЭК-48 воздушного запуска двигателя, аптечка, противогаз.

В правой части отделения управления находятся клапан выпуска воздуха из топливной системы двигателя, розетка для подключения переносной лампы и обогрева щитка механика-водителя, плафон дежурного освещения и аппарат танкового переговорного устройства ТПУ № 3.

Над сиденьем в крыше корпуса — люк механика-водителя, рядом установлены два призменных прибора наблюдения с пневможидкостной очисткой наружных стекол, сигнальные светильники выхода ствола пушки за габариты танка, светильники освещения щитка приборов водителя. Слева и сзади люка к крыше корпуса крепятся блок питания ТВНО-2 (ТВН-2) и магазин-коробка с боезапасом к спаренному пулемету. На стакане штока крышки люка смонтирован концевой переключатель блокировки поворота башни при открытом люке механика- водителя.
