Большинство новых танков представляли собой простую переделку уже выпущенных «Чи-ха».

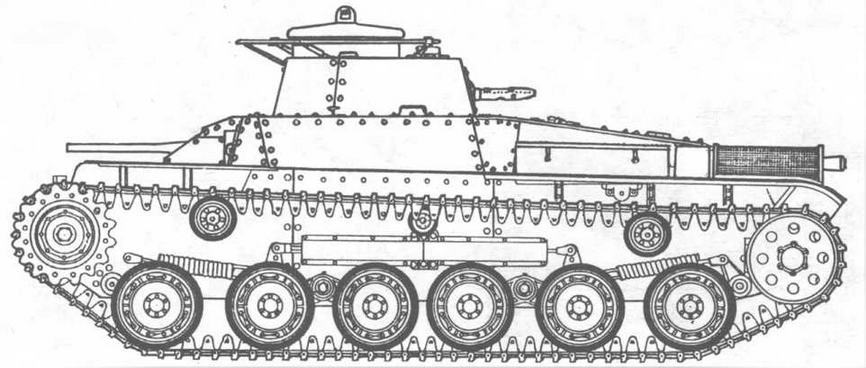

«Чи-ха».

У вновь произведенных «Шинхото Чи-ха» была несколько изменена система вентиляции моторного отделения, установлены бронированные кожухи глушителей, на корме корпуса крепился ящик ЗИП. Командир имел светозвуковую связь с механиком-водителем: 12 кнопкам на пульте командира соответствовали 12 светящихся транспарантов и зуммер на панели водителя.

На танке опробовали различные установки дымовых гранатометов (мортирок). В первом варианте на кормовой части башни слева крепилась рамка, на которую укладывали 4 мортирки. Более удачной оказалась установка мортирок на крыше башни над маской орудия — теперь танк мог прикрыть себя дымовой завесой непосредственно при движении к противнику.

С 1938 по 1944 год было выпущено 1220 машин «Чи-ха» и «Шинхото Чи-ха».

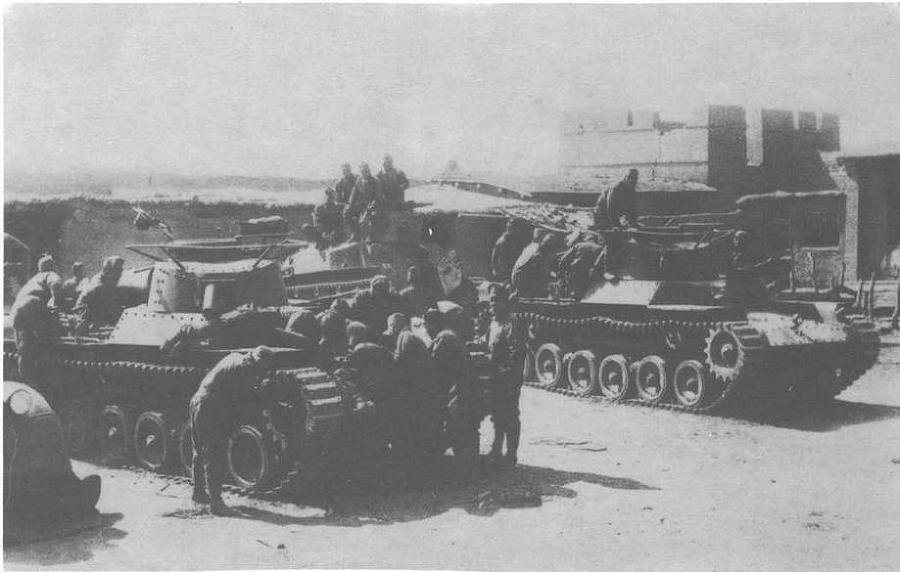

Экипажи 4-го танкового полка осматривают первые поступившие к ним «Чи-ха». На втором плане — средний танк «Тип 94».

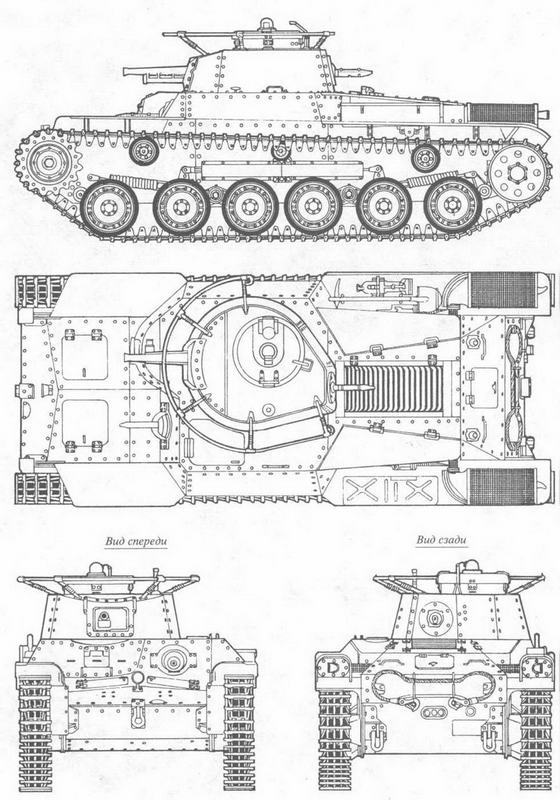

Командирский вариант «Чи-ха».

В 1940 году появилась новая модификация — «Тип 1» («Чи-хе» или «Цихе» — «средний шестой»). Корпус его, наконец, выполнили сварным. Лобовые листы были спрямлены, исчезли выступавшая вперед рубка механика- водителя и его верхний люк, толщину лобовой брони увеличили вдвое, установили трехместную башню больших размеров с развитой кормовой нишей. Башня имела стандартную командирскую башенку, лючки в бортах и кормовой люк. Масса танка возросла почти на 1,5 т, но, за счет установки 240- сильного дизеля, маневренность машины не ухудшилась. Трансмиссия, органы управления и ходовая часть заметных изменений не претерпели.

«Чи-хе» вооружался 47-мм пушкой «Тип 1» с длиной ствола 48 калибров (2120 мм), разработанной на основе противотанковой пушки «Тип 1». У последней были перекомпонованы противооткатные устройства и спусковой механизм, горизонтальный полуавтоматический клиновой затвор заменили вертикальным.

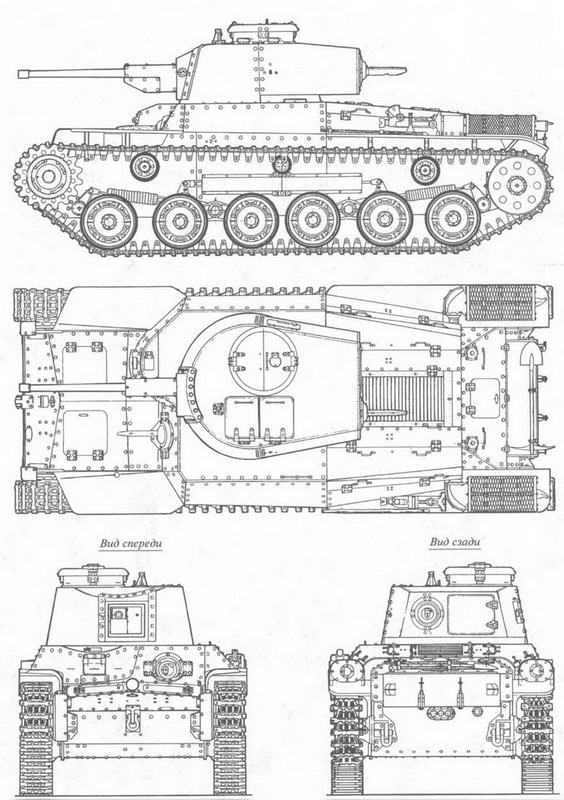

«Шинхото Чи-ха».

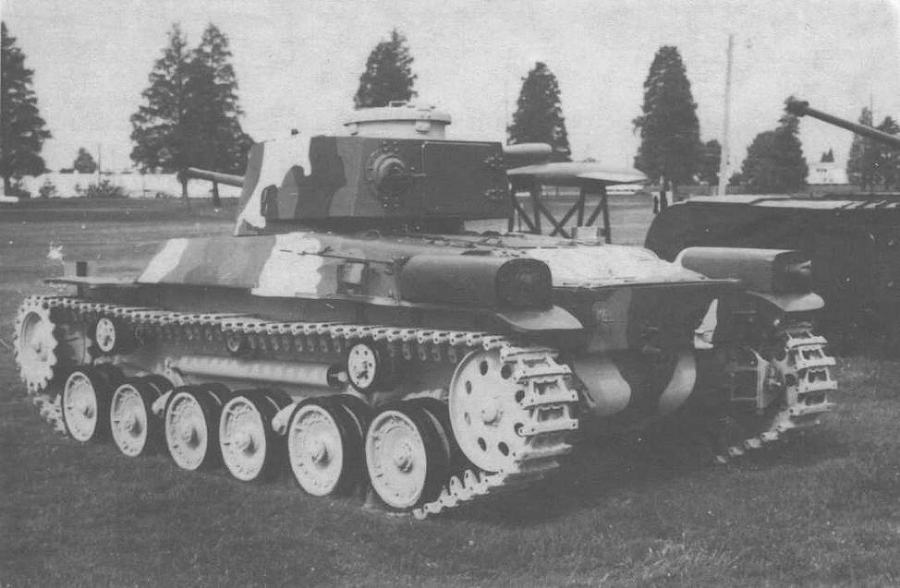

«Шинхото Чи-ха» в экспозиции музея на Абердинском полигоне в США. Вырезы в бортовых броневых листах корпуса и башни, сделанные во время испытаний танка в 40-х годах, заварены стальными листами. Защитные сетки глушителей также заменены на стальные листы. Танк покрыт псевдояпонской камуфляжной окраской. Обращает на себя внимание подлинный японский пулемет в кормовом листе башни. Лобовой пулемет не сохранился.

Орудие имело скрепленный ствол с 16 нарезами, курковый ударный механизм, взводимый при отпирании затвора. Противооткатные устройства, включавшие гидравлический тормоз отката и пружинный накатник, защищались коробчатым бронекожухом. Маска пушки состояла из двух коробчатых частей и допускала качание орудия плечевым упором в горизонтальной плоскости без поворота башни. Угол возвышения +17°, склонения -11°, угол поворота по горизонту ±7,5°. В боекомплект входили бронебойно-осколочный (1,52 кг) и осколочно-фугасный (1,4 кг) снаряды. Бронебойно-осколочный снаряд с начальной скоростью 826 м/с пробивал по нормали 68-мм броню на дальности 500 м и 41 - мм — на 1000 м. Пушкой «Тип 1» вооружались и «Шинхото Чи-ха».

Фирма «Мицубиси» и арсенал в Сагами начали выпуск «Чи-хе», не прекращая производство «Шинхото Чиха», и с 1941 по 1945 год выпустили 600 машин этого типа.

На базе «Шинхото Чи-ха» и «Чи-хе» изготавливались командирские танки «Ка-со»: 47-мм пушка заменялась макетом, что позволяло разместить дополнительно радиостанцию и в то же время внешне не выделять командирскую машину. «Ка-со» вводились в подразделения, вооруженные «Шинхото Чи-ха».

В 1942 году на основе «Чи-хе» был построен 16,7-тонный артиллерийский средний танк «Тип 2» («Хо-и» — «артиллерийский первый») с 75-мм короткоствольным орудием «Тип 99». Танк предназначался для непосредственной артиллерийской поддержки линейных танков и пехоты во время атаки (аналог немецких штурмовых танков). Орудие с длиной ствола в 23 калибра устанавливалось в высокой клепанно-сварной башне с толщиной брони 20 — 35 мм. Начальная скорость осколочно-фугасного снаряда массой 6,575 кг составляла 445 м/с. Противооткатные приспособления монтировались над стволом. Высота танка увеличилась до 2,58 м, запас хода снизился до 100 км. Выпуск «Тип 2» велся вяло и оказался незначительным — 33 машины, поскольку к началу его серийного производства уже появились более дешевые САУ.

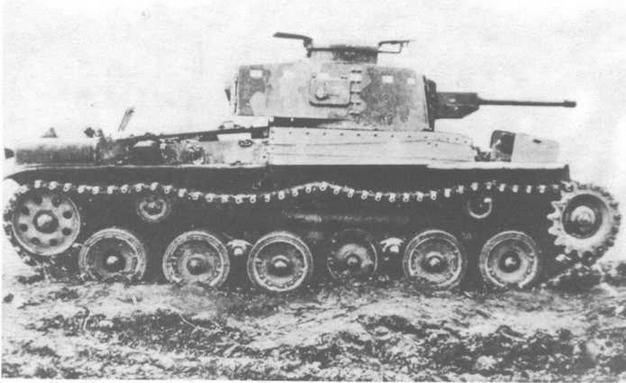

Танк «Шинхото Чи-ха» подполковника Гошима, подбитый 16 июня 1944 года при атаке позиций американской морской пехоты на о. Сайпан. Белую пунктирную маркировку на башне несли все командирские машины 9-го танкового полка.

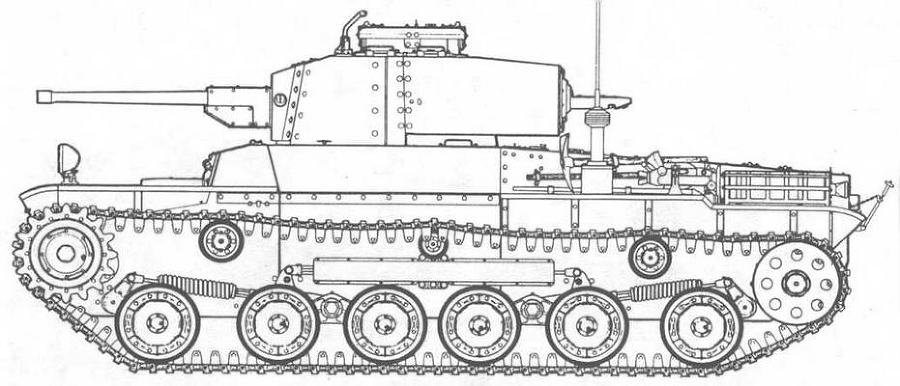

«Чи-хе».

В 1944 году на вооружение сухопутных войск Японии поступил следующий танк семейства «Чи-ха» серии «Тип 3» или «Чи-ну» («средний десятый»), выполненный на базе «Чи-хе» и вооруженный 75-мм пушкой «Тип 3» в увеличенной башне.

Пушка была разработана на основе полевой «Тип 90» системы «Шнейдер», выпускавшейся арсеналом в Осака. Длина ее ствола составляла 2850 мм (38 калибров), масса снаряда — 6,6 кг, начальная скорость — 680 м/с. Бронебойный снаряд пробивал 90-мм броню на расстоянии 100 м и 65-мм — на расстоянии 1000 м.

Сварная шестиугольная башня устанавливалась на шариковой опоре. Ее кормовая ниша служила для укладки выстрелов боекомплекта. Башня перекрывала крышу отделения управления, поэтому имевшийся в крыше корпуса люк пулеметчика заваривали.

Это был наиболее мощный из серийно выпускавшихся японских танков, вполне соответствовавший требованиям своего времени. Однако нехватка сырья, материалов и комплектующих узлов и агрегатов ограничила его выпуск в период с середины 1943-го по 1945 год всего 60 машинами. «Чи-ну» вместе со многими «Чи-хе» поступили в 4-ю танковую дивизию, предназначенную для обороны метрополии, и участия в боевых действиях не принимали — до боев на Японских островах дело не дошло.

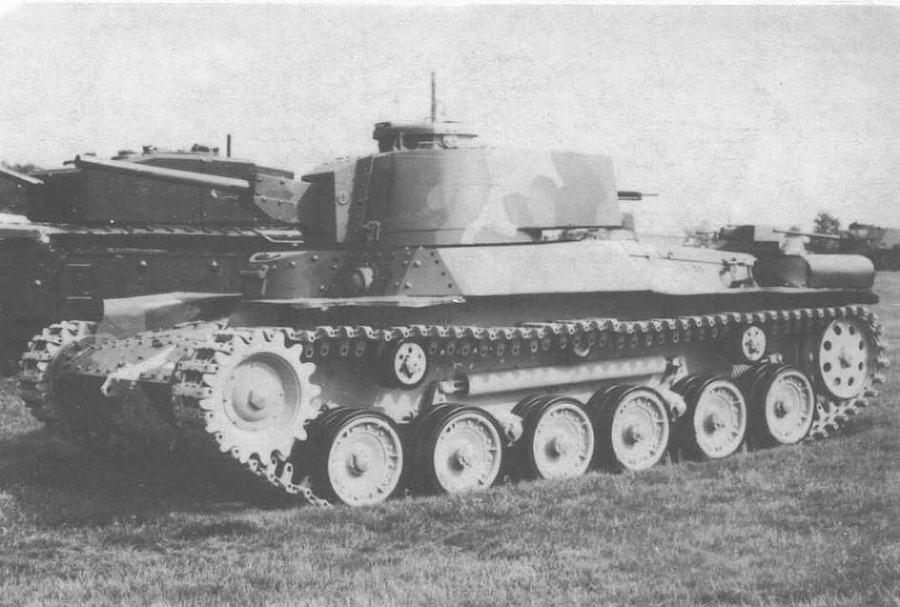

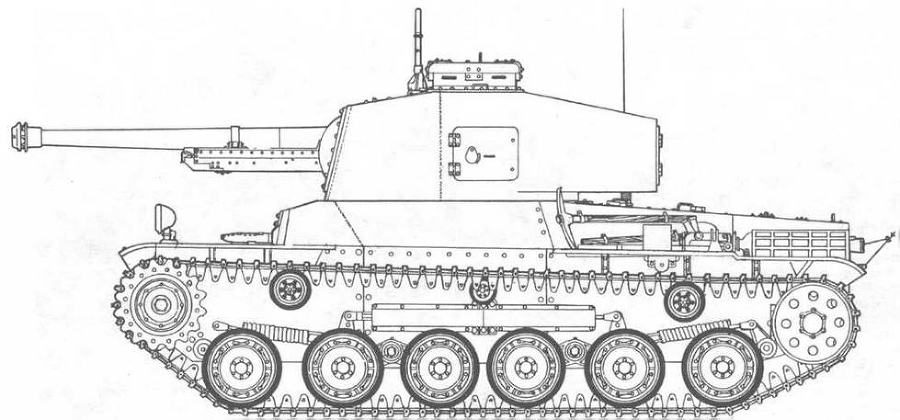

«Чи-ну».

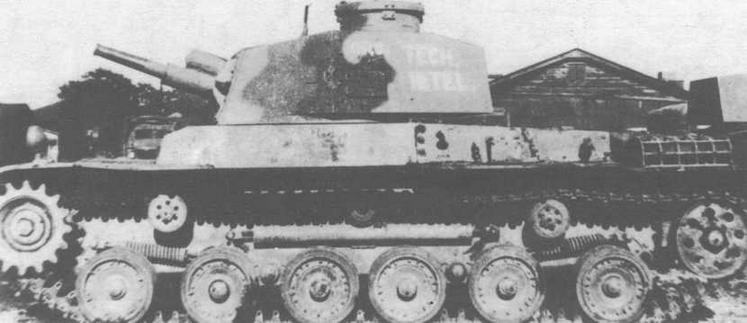

Артиллерийский средний танк «Хо-и», захваченный американцами в 1945 году.

Созданный к концу войны «Тип 4» («Чи-то» — «средний седьмой») с 75- мм пушкой и 75-мм лобовой броней так и не пошел в серийное производство. Он представлял собой развитие «Чину» и в то же время попытку создания принципиально нового среднего танка, отвечающего требованиям времени. Пушка «Тип 4» была разработана на основе зенитной «Тип 88» и при длине ствола 44 калибра придавала 6,6-кг снаряду начальную скорость 720 м/с. Противооткатные устройства монтировались над стволом.

Танк имел сварные корпус и башню. Последняя была увеличенным вариантом башни «Чи-ну», но без кормового люка. В правом ее борту сзади монтировалась пулеметная установка — очевидно, из желания сохранить кормовой пулемет даже при занятой боекомплектом нише. В кормовой части корпуса устанавливался 400-сильный дизель. Ходовую часть удлинили на один опорный каток и, соответственно, изменили подвеску: четыре передних катка подвешивались по обычной «схеме Хара», три задних — по той же схеме, но с индивидуальной подвеской одного катка. Траки гусениц были уширены и в них выполнены специальные отверстия — цевки. Уширение гусениц потребовало сделать сдвоенными все поддерживающие ролики. «Чи-то» имел радиостанцию со штыревой антенной, устанавливаемой на левом борту корпуса.
