Г а ф е л ь располагается на грот-мачте, ниже грот-рея, под углом к мачте и удерживается в диаметральной плоскости эренс-бакштагами, которые крепятся к ноку гафеля и идут к бортам. Нижняя часть гафеля называется пяткой, верхняя-ноком; нок гафеля поддерживается топенантом. В нок гафеля врезан шкив, через который проходит фал для подъема Военно-морского флага на походе или гафельных огней ночью.

Ф л а г ш т о к – металлический пустотелый или деревянный шток, устанавливаемый на корме корабля и предназначенный для подъема Военно-морского флага, когда корабль стоит на якоре или у стенки. На верхний конец флагштока (топ) насажен клот. Конструкция флагштока позволяет в случае необходимости быстро заваливать его на палубу.

Г ю й с ш т о к устанавливается в носовой части корабля и служит для подъема гюйса, а ночью – якорного огня при стоянке корабля на якоре. При плавании ночью в задней части гюйсштока зажигается огонь ящичного типа для ориентировки рулевого на корабле, идущего в кильватер переднему.

Стоячий такелаж (рис. 1.28) – снасти, предназначенные для поддержки и крепления рангоута в вертикальном, горизонтальном или ином положении. Снасти стоячего такелажа крепятся непостоянно и не проводятся через блоки; к ним относятся: ванты, штаги, бакштаги, штаг-карнак, топенанты, струны реев и др.

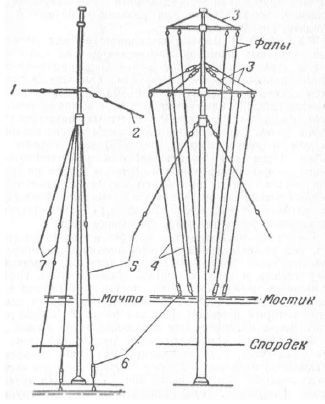

Рис. 1.28. Схема стоячего такелажа:

1 – штаг-карнак; 2 – фор-штаг; 3 – топенанты реев; 4 – струны рея; 5 – ванты; 6 – талрепы; 7 – бакштаги

Б а н т ы – снасти, которыми укрепляют мачты и стеньги, чтобы они не клонились, в сторону бортов. Верхние концы вант крепятся за обухи бугеля на топе мачты или стеньги; нижние концы – через винтовые талрепы к специальным обушкам (вант-путенсам), которые прикреплены к фальшборту, бортовой обшивке или палубе у бортов.

Ф о р – ш т а г и – снасти, расположенные в диаметральной плоскости корабля, которые не дают мачте и стеньге клониться к корме корабля.

Б а к ш т а г и – боковые снасти, идущие от топа мачты к борту несколько позади мачты и удерживающие совместно с вантами мачту в диаметральной плоскости корабля и не дающие ей клониться в сторону носа корабля.

Ш т а г – к а р н а к – горизонтальная снасть, заводимая между мачтами, которая удерживает мачту и стеньгу и не дает им клониться в сторону носа (кормы) корабля.

Т о п е н а н т ы и с т р у н ы р е е в служат для подвешивания и удержания реев в положении, перпендикулярном к диаметральной плоскости корабля.

Стоячий такелаж всегда выполняется из стального жесткого троса, имеющего большую прочность и малую гибкость.

Бегучий такелаж – снасти, находящиеся в движении и предназначенные для обслуживания и изменения положения частей рангоута, а также для подъема и спуска грузов, катеров, шлюпок, трапов, сигналов, парусов. К бегучему такелажу относятся: фалы (сигнальные и др.), лопаря талей, гордени, шлюпбакштаги, выстрел- брас, бурундук, оттяжки, шкоты и другие подвижные снасти. Для бегучего такелажа используются гибкие стальные и расти гельные тросы.

Швартовное устройство – совокупность приспособлений и механизмов расположенны х на верхней палубе и предназначенных для надежного удержания корабля у причала (пирса), плавучих сооружений или борта другого корабля. Оно обеспечивает швартовку корабля кормой, бортом (лагом) и носом, а также используется для буксировки, передачи грузов на ходу и в других случаях. Общий вид швартовного устройства надводного корабля показан на рис. 2.1.

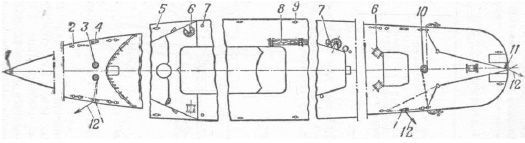

Рис. 2.1. Швартовное устройство надводного корабля:

1, 11 – швартовные клюзы; 2 – кнехт; 3, 10 – шпили; 4 – киповая планка; 5 – утка: 6 – вьюшки; 7 – корзины для кранцев; 8 – сходни; 9 – битенг; 12 – швартовы

Швартовное устройство включает: швартовы – гибкие стальные, синтетические или растительные тросы, с помощью которых подтягивают и крепят корабль; приспособления для хранения швартовов и их подачи; кнехты, битенги, утки, служащие для закрепления швартовов на палубе корабля; швартовные клюзы и киповые планки, предназначенные для вывода швартовов за борт, придания им нужного направления и предохранения от перетирания о борт; швартовные механизмы – шпили, брашпили, лебедки, служащие для выборки и травления швартовов; кранцы, смягчающие удар корпуса о причал или борт другого корабля.

Швартовы. На надводных кораблях и подводных лодках в качестве швартовов обычно употребляют гибкие стальные тросы ГОСТ 3071–66 и 3083–66*. Диаметр стального швартовного троса определяется водоизмещением и классом корабля (табл. 2.1).

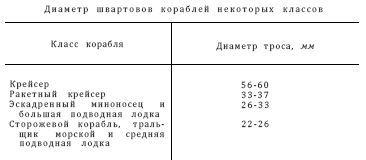

Т а б л и ц а 2.1

На катерах в качестве швартовов часто применяются растительные (пеньковые или манильские) тросы окружностью 60–100 мм, удобные для выборки и травления вручную. На некоторых кораблях и судах, а на танкерах в обязательном порядке используются швартовные тросы из искусственного волокна – капроновый трос ГОСТ 10293-67. Синтетические тросы весьма перспективны ввиду легкости, упругости (стойкости к динамическим нагрузкам) и высоких антикоррозионных качеств.

Вспомогательные суда ВМФ снабжаются швартовами по правилам Регистра СССР. Длина швартовов должна быть не менее длины корабля, а один из кормовых швартовов должен состоять из полной бухты троса (220 или 300 м) для отдачи стоп-анкера (см. гл. 3). На обоих концах швартова заделываются огоны длиной около 1 м. Устройства для хранения швартовов и их подачи. В ь ю ш к и служат для хранения рабочих швартовов, удобства их подачи и уборки. Наиболее широкое распространение получили горизонтальные швартовные вьюшки (рис. 2.2), оборудованные тормозом. Вертикальные вьюшки (рис. 2.3) применяются только для растительных и синтетических тросов; они менее удобны в эксплуатации, но занимают меньше места. Вьюшки располагают на палубе или в надстройках таким образом, чтобы швартов было удобно подать как на киповую планку, так и на швартовный барабан механизма. Запасные швартовы хранятся в такелажных кладовых.

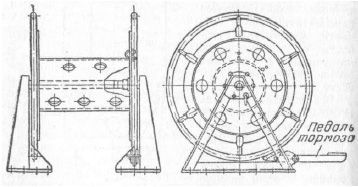

Рис. 2.2. Горизонтальная швартовная вьюшка

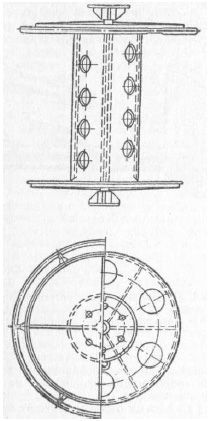

Рис. 2.3. Вертикальная швартовная вьюшка

Швартовы на причал (соседний корабль) при расстоянии до них 15–25 м подаются вручную с помощью бросательных концов. Поданный бросательный конец ввязывается в основание огона швартова, предварительно выведенного в киповую планку (клюз). При подаче тяжелых швартовов сначала с помощью бросательного конца подается проводник – прочный растительный трос окружностью 60–100 мм, на котором затем выбирается швартов.

Л и н е м е т а т е л ь н о е у с т р о й с т в о применяется для подачи швартовных (а также буксирных и др.) тросов на большие расстояния. Наиболее распространенным является реактивное линеметательное устройство ЛУ-1 (рис. 2.4). Дальность полета ракеты с линем до 275 м. Капроновый линь диаметром 6 мм имеет разрывную прочность свыше 400 кгс.

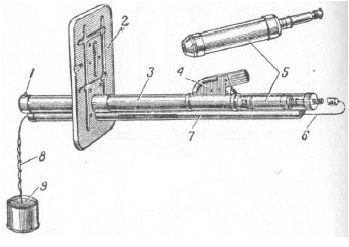

Рис. 2.4. Линеметательное устройство ЛУ-1:

1 – мушка; 2 – щит; 3 – ствол; 4 – ударно-спусковой механизм; 5 – ракета; 6 – стальной тросик; 7 – ложе; 8 – капроновый линь; 9 – коробка

Ствол ружья – стальная труба, открытая с обеих концов. Вдоль нижней образующей ствол имеет прорезь для прохода стального тросика, соединяющего ракету с линем. Снизу ствол закрыт деревянным ложем. Ствол имеет окно для прохода ударника ударно-спускового механизма. Капроновый линь длиной 400 м укладывается определенным образом в коробку. Прицельное устройство состоит из мушки и двух перекрестий, нанесенных на смотровом стекле щита. При пуске ракеты на дистанцию 200–250 м или на меньшие дистанции при встречном ветре следует придавать ружью угол возвышения 30°; при пуске ракеты на дистанцию 100–150 м угол возвышения должен быть 15°. Линеметание производится наводкой ружья «с руки» на верхние точки корабля (вершины мачт, труб и т. д.). Лицо стреляющего должно находиться за щитом.
