Нагели предназначаются для крепления наметки и фала. Оба они находятся в гнездах наметки и банки. На шестивесельном яле должно быть не менее двух нагелей и один запасной.

Дрек – шлюпочный адмиралтейский якорь со складным штоком весом 20 кг. На шестивесельном яле он весит 10 кг. Дректов – якорный канат. Он делается из пенькового смоленого троса длиной 60 м и окружностью 50 мм.

Анкерки – деревянные остропленные бочонки емкостью 25 л; служат для хранения пресной воды (1 анкерок на 4 человека). При движении под парусом они повышают остойчивость шлюпки и могут использоваться как спасательное средство.

Кроме перечисленного выше, в шестивесельном яле должны находиться: воронка для заполнения анкерков, ведро парусиновое, две лейки, четыре кранца, два шпигованных мата, топор плотничный со штертом, киса для шлюпочного имущества с ремонтно-починочным материалом (такелажным ножом, свайкой, парусной иглой, запасными шкотами, уключиной, нагелем), Шлюпочная сигнальная книга в чехле, комплекты дождевого платья и спасательные жилеты по числу команды, фонарная стойка с кронштейном для трехцветного фонаря, ответный вымпел и семафорные флажки в общем чехле, парусное вооружение в чехле и чехол на шлюпку.

По мере надобности в шлюпку доставляются: шлюпочный компас, трехцветный фонарь, белый аккумуляторный фонарь, гоночный номер, карта или схема района плавания, продукты, радиостанция и другие предметы.

Новые типы шлюпок. Ш п о н о в ы е я л ы конструкции Н. А. Макарова (ЯЛШ-6, ЯЛШ-4, ЯЛШ-2) изготовляются из древесного шпона – фанеры, уложенной перекрещивающимися слоями, на водостойком фенольно-формальдегидном клею. В наборе корпуса этих ялов широко применены клееные бруски и детали, что позволило отказаться от дорогостоящих пород дерева (дуб, ясень). Шпон обладает хорошей гибкостью, выдерживает большие ударные нагрузки, не боится воздействия морской воды и не воспламеняется. Шпоновые ялы весят на 10–30% меньше обычных деревянных.

П л а с т м а с с о в ы й ял ЯЛП-6 – бесшпангоутная шлюпка, выполненная из стеклопластика (смолы ПН-1 и стеклоткани). Поперечная прочность обеспечивается флорами, которые устанавливаются под бортовыми сиденьями, расположенными по всей длине шлюпки. Флоры образуют также внутренние объемы – плавучести, заполненные пластиком ТПК-Н.

Я л из л е г к о г о с п л а в а ЯЛА-6 конструктивно выполнен аналогично ЯЛП-6, но из алюминиево-марганцевого сплава АМГ-5В. Весла, румпели, мачта и реек для паруса изготовлены также из легкого сплава.

Шпоновые и пластмассовые ялы снабжаются веслами и разрезным рейковым парусным вооружением аналогично обычным ялам.

Большой разъездной катер (рис. 12.5) – мореходный запалубленный стальной катер с одновальной дизельной установкой марки ЗДбС, с кубриком, приподнятой рулевой рубкой, салоном и открытым кокпитом для пассажиров. Он хорошо зарекомендовал себя при эксплуатации на крупных надводных кораблях.

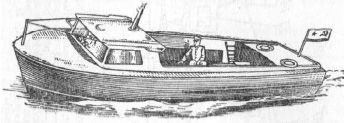

Рис. 12.5. Большой разъездной катер

Разработан, одобрен и поступил в производство большой разъездной катер из стеклопластика (рис. 12.6). Он отличается более мощным мотором марки ЗДбН, большей скоростью, формой корпуса и иным расположением помещений: салон с хорошим обзором расположен впереди рубки; моторный отсек – между кокпитом и транцем. Непотопляемость его обеспечивается при заполнении водой любого отсека.

Рис. 12.6. Большой разъездной катер с водометом

Большой рабочий катер (табл. 12.2) и моторные барказы будут заменяться новым большим рабочим катером из стеклопластика (рис. 12.7). В отличие от прежних конструкций катер имеет в носу и корме водометные движители, работающие от дизелей марки Д37Е. Водометный движитель позволит катеру иметь высокую маневренность, вплоть до передвижения лагом.

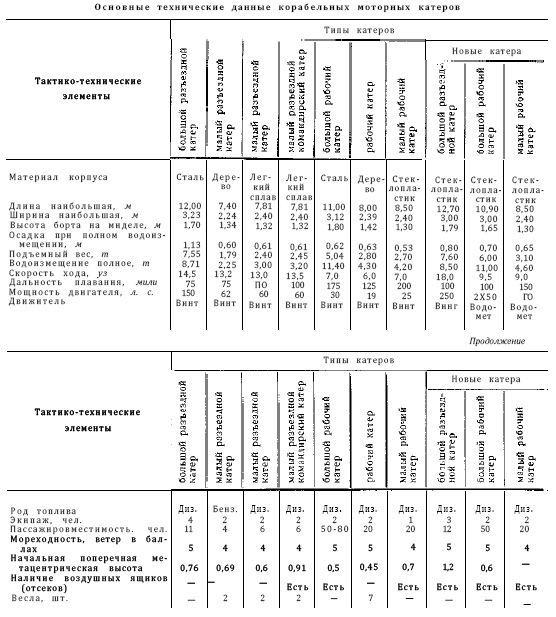

Т а б л и ц а 12.2. П р и м е ч а н и я: 1. Предельный угол крена, при котором обеспечивается минимальный запас плавучести катеров, соответствует положению – буртик планширя у миделя касается поверхности моря.

2. Диаметр циркуляции в длинах корпуса у катеров составляет 3–4.

Рис. 12.7. Большой рабочий катер с водометом

Малый разъездной командирский катер (рис. 12.8) поступил на вооружение новых кораблей ВМФ вместо малых разъездных катеров (табл. 12.2). Он представляет собой мореходный катер – лимузин из легкого сплава, с одновальной дизельной установкой, с каютой и открытым кокпитом для пассажиров. Корпус катера выполнен с большой килеватостью и остроскулыми обводами в корме. Катер имеет носовой отсек – форпик (0–3 шп.),. каюту для пассажиров с двумя диванами (4–8 шп.), кокпит с жестким диваном (8–12 шп.) и моторный отсек (12–16 шп.).

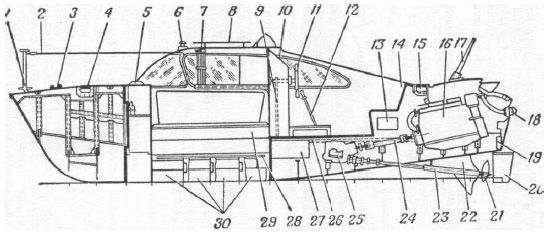

Рис. 12.8. Малый разъездной командирский катер:

1 – носовая утка; 2 – леер; 3- киповая планка; 4, 15 – подъемные рымы; 5 – звуковой сигнал; 6 – топовый огонь; 7 – отличительный огонь; 8 – штормовые поручни; 9 – цепь Галля; 10 – пульт управления двигателем; 11 – штурвал; 12 – рукоятка реверс-редуктора; 13 – ящик для ЗИП; 14 – кокпит; 16 – двигатель; 17 – флагшток; 18 – гакобортный огонь; 19 – сальник; 20 – руль; 21 – винт; 22 – кронштейн; 23 – гребной вал; 24 – карданный вал; 25 – реверс-редуктор; 26 – валиковый привод; 27 – аккумуляторная батарея; 28 – весла; 29 – каюта; 30 – спасательные жилеты

Поперечная система набора корпуса изготовлена из легкого сплава АМГ-5В. Шпация 450 мм. Обшивка наружных бортов, днища и транца толщиной 4 мм; палуба, переборки, рубка, фальшборт кокпита и пайолы толщиной 3 мм выполнены из листов того же сплава. Окна и входная дверь каюты изготовлены из органического стекла. Непроницаемые переборки на 3, 8 (до нижней кромки двери) и 12-м шпангоутах и бортовые воздушные отсеки, образованные продольными выгородками (от 5 шп. до транца), обеспечивают непотопляемость катера при заполнении водой любого отсека.

В бортовых выгородках моторного отсека расположены топливные баки.

Д в и г а т е л ь марки 6ЧСП 9,5/11–2 – четырехтактный нереверсивный дизель с электростартерным пуском и угловым реверс-редуктором. Он обеспечен запасными частями и инструментом, находящимися в ящике. Для уменьшения шума при работе двигателя применена звукоизоляция.

В а л о п р о в о д – карданный вал, гребной вал, выходящий из корпуса через дейдвудную трубу с сальником, кронштейн с резиновым подшипником и трехлопастной гребной винт левого вращения с обтекателем.

П у л ь т д и с т а н ц и о н н о г о у п р а в л е н ия д в и г а т е л е м расположен у передней переборки кокпита по левому борту. Сюда выведены рукоятка реверс-редуктора, штурвал и замыкатель звукового сигнала. У пульта установлены магнитный компас КИ-12 и распределительный электрощиток, подающий питание на топовый, отличительные и гакобортный ходовые огни, светильник каюты, выдвижную самолетную фару (находится в правом шкафу кокпита) и переносный светильник. Источниками электроэнергии являются генератор на 27,5 в, навешенный на двигатель, и две аккумуляторные батареи.

Р у л е в о е у с т р о й с т в о – полубалансирный руль, баллер которого выходит из днища через гельмпортную трубу с сальником, Штурвал связан с румпелем валиковым приводом. Ось штурвала и валик соединены цепью Галля.

Я к о р н о е у с т р о й с т в о – якорь весом 10 кг и капроновый трос окружностью 50 мм и длиной 30 м (хранятся под пайолами кокпита). Для стоянки на якоре используется носовая утка.
