3. Число людей для подъема шлюпки вручную

Т а л и за т а л и. В тех случаях, когда величина выигрыша при использовании одних талей недостаточна, можно работать двумя талями – «тали за тали».

При этом выигрыш в прилагаемом усилии от использования обоих талей будет равен произведению выигрышей от каждых талей в отдельности. На рис. 10.6 показана работа двумя талями.

Рис. 10.6. Заводка талей за тали:

а – тали четырехшкивные с ходовым лопарем, проходящим через отводной канифас-блок В; б – трехшкивные контртали

При использовании в обоих талях растительного троса выигрыш четырехшкивных талей

Выигрыш трехшкивных талей

Общий выигрыш в прилагаемом усилии от применения двух талей

О с н о в ы в а н и е т а л е й производится тросом, подобранным по прочности и размерам шкивов блоков.

На рис. 10.7 показана оснастка трех-, четырех- и пяти- шкивных талей. Трос в последовательности, указанной на рисунке цифрами 1, 2, 3, 4, 5, проводят через все шкивы блоков по часовой стрелке или против, а затем крепят его коренной конец. При неодинаковом числе шкивов в блоках коренной конец лопаря крепится к блоку с меньшим количеством шкивов; при одинаковом числе – к блоку, из которого выходит ходовой конец лопаря. Ходовой конец лопаря талей, имеющих пять и шесть шкивов, должен выходить из среднего шкива трехшкивного блока. При работе с основанными талями ходовой лопарь должен идти в плоскости шкива.

Рис. 10.7. Оснастка талей:

а – трехшкивных; б – четырехшкивных; в – пятишкивных

Механические тали. При работе с большими тяжестями, особенно в стесненных условиях, применяются механические тали, подъемная сила которых достигает 10–15 тс и более. Они поднимают груз плавно, без рывков, но с небольшой скоростью (0,15–2,65 м/мин). В настоящее время используются механические тали, имеющие подъемное устройство с ручным и электрическим приводами. Скорость выбирания ходовой цепочки вручную составляет около 30 м/мин.

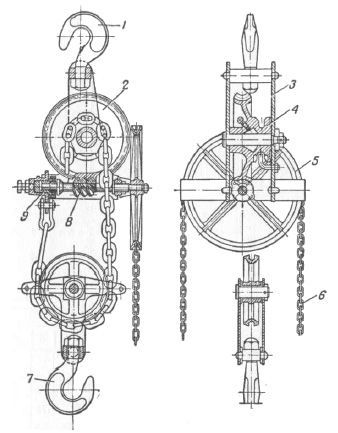

М е х а н и ч е с к и е т а л и с ч е р в я ч н о й пер е д а ч е й (рис. 10.8) состоят из корпуса с гаком для подвески талей и гаком для крепления груза. Бесконечная такелажная цепочка проходит через кип приводного колеса, на оси которого имеется червяк. Вращение приводного колеса через двухзаходную червячную передачу передается на грузовую звездочку. Торможение талей осуществляется грузоупорным тормозом. При вращении приводного колеса в сторону, соответствующую подъему груза, грузовая звездочка сокращает длину нагруженной части грузовой цепи; при вращении приводного колеса в противоположную сторону длина нагруженной части грузовой цепи увеличивается. Коэффициент полезного действия талей в зависимости от конструкции тормозной части колеблется в пределах 0,35–0,75. Передаточное число привода i = ll/20. Высота подъема груза 3 м (по требованию заказчика может быть до 12 м). Технические характеристики механических талей с червячной передачей ( Г О С Т 1107–62) указаны в табл. 10.3.

Рис. 10.8. Механические тали с червячной передачей:

1 – гак для подвески талей; 2 – червячное колесо- 3 – корпус; 4 – грузовая звездочка; 5 – приводное колесо: 6 – такелажная цепочка; 7 – грузовой гак; 8 – червяк; 9 – грузоупорный тормоз

Т а б л и ц а 10.3

М е х а н и ч е с к и е т а л и с ш е с т е р е н о ч н о й п е р е д а ч е й изготовляются с зубчатым редуктором обыкновенного типа, планетарной передачей и с приводом от качающейся рукоятки. Технические характеристики механических талей с шестереночной передачей приведены в табл. 10.4.

Т а б л и ц а 10.4. П р и м е ч а н и е. У талей типа А груз подвешен на одной ветви цепи, а у талей типов Б и В – соответственно на двух и четырех ветвях.

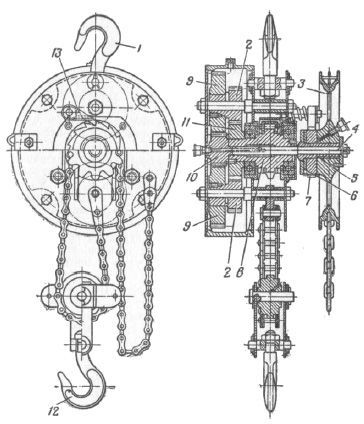

Т а л и с з у б ч а т ы м р е д у к т о р о м о б ы к н о в е н н о г о т и п а (рис. 10.9) состоят из корпуса с гаком для подвески талей и гаком для крепления груза.

Рис. 10.9. Механические тали с зубчатым редуктором обыкновенного типа:

1 – гак для подвески талей; 2 – шестерни второй ступени передачи; 3 – приводное колесо; 4 – валик; 5 – нарезая втулка; 6 – диск; 7 -храповик; 8- грузовая звездочка; 9, 11 – зубчатые колеса; 10 – шестерня; 12 – грузовой гак; 13 – собачка

дает вращающий момент шестерне, которая приводит во вращение зубчатые колеса и скрепленные с ними шестерни второй ступени передачи; они вращают зубчатое колесо, неподвижно насаженное на ступицу грузовой звездочки. Одновременно приводное колесо, перемещаясь по резьбе втулки, прижимает храповик к диску; сила трения, возникающая между ними, вращает диск вместе с валиком. Собачка, установленная на корпусе талей, свободно идет по храповику. Как только тали будут остановлены, зуб собачки войдет в сцепление с храповиком и самопроизвольного опускания груза не произойдет.

При опускании груза приводное колесо вращается в обратную сторону, ступица колеса несколько отходит от храповика, сила трения уменьшается и диск вместе с валиком плавно поворачиваются в сторону спуска, выводя зуб собачки из сцепления с храповиком. Если скорость вращения валика будет превышать скорость вращения колеса (при быстром опускании груза), произойдет притормаживание груза из-за того, что ступица колеса вновь переместится по втулке и прижмет храповик к диску.

П л а н е т а р н ы е т а л и (рис. 10.10) имеют более значительный вращающий момент на грузовом валу, чем тали с зубчатым редуктором. Солнечное колесо изготовлено как одно целое с приводным валиком. Неподвижный венец с внутренними зубьями, по которым катятся два сателлита, закреплен на корпусе талей, а ступица водила закреплена на ступице грузовой звездочки. Тормозное устройство аналогично тормозному устройству талей с зубчатым редуктором обыкновенного типа. Коэффициент полезного действия талей с шестереночной передачей от 0,75 до 0,90.

Рис. 10.10. Механические тали с планетарной передачей:

1 – ступица водила; 2 – неподвижный венец; 3 – сателлит; 4 – солнечное колесо; 5 – грузовая звездочка; 6 – приводной валик

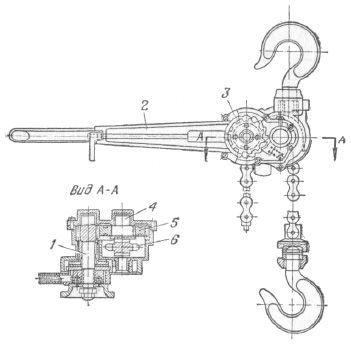

Л е г к и е п о д в е с н ы е ш е с т е р е н о ч н ые т а л и с п р и в о д о м от к а ч а ю щ е й с я рук о я т к и (рис. 10.11) состоят из приводного вала шестерни, приводной рукоятки с трещоткой, грузового вала с зубчатым колесом и цепной звездочкой. На звездочку надета пластинчатая шарнирная цепь, одна из ветвей которой имеет грузовой гак. Второй гак служит для подвески талей.

Рис. 10.11. Механические шестереночные тали с приводом от качающейся рукоятки:

1 – вал шестерни; 2 – приводная рукоятка; 3 – трещотка; 4 – грузовой вал; 5 – зубчатое колесо; 6 – цепная звездочка
