Справочник по морской практике - Страница 36

Т а б л и ц а 9.6

Пигменты (сухие краски) – тонкоизмельченные окрашенные порошки минералов (природные и искусственные), представляющие собой смеси окислов металлов, комплексных солей с примесями различных глин. Пигменты практически нерастворимы в воде, растворителях, пленкообразователях и являются второй (после пленкообразователей) составной частью лакокрасочных материалов. Пигменты придают лакокрасочным пленкам определенный цвет, укрывистость (кроющую способность) и, кроме того, играют большую роль в улучшении физических и химических свойств лакокрасочных пленок: уменьшают капиллярно-пористую структуру пленки и делают ее водо- и газонепроницаемой; увеличивают механическую прочность пленки, выполняют роль армирующего состава; ускоряют процесс отвердевания пленки, выполняя роль сиккативов (свинцовый сурик, свинцовые и цинковые белила и др.); замедляют процесс старения пленки, отражая ультрафиолетовые лучи. Особенно ценна в этом отношении алюминиевая пудра.

Для приготовления лакокрасочных материалов используются следующие наиболее употребимые пигменты (сухие и густотертые).

Б е л ы е п и г м е н т ы. Белила свинцовые густотертые марок 00 и 0 по ОСТ Н К Т П 8190/1187; степень перетира – не более 22 мк; уд. вес 6,7–6,86 г/см3. Белила цинковые сухие марок М-1, М-2, П-1, П-2 по Г О С Т 202–62 и густотертые марки М-00 по ГОСТ 482–41; степень перетира-не более 10 мк; уд. вес 5,5–5,65 г/см3.

К р а с н ы е п и г м е н т ы. Киноварь искусственная густотертая обыкновенная (светлая и темная) и для специальных работ по ОСТ 10934-40; степень перетира – не более 25–30 мк. Мумия естественная сухая (светлая и темная) по ОСТ Н К Т П 3707 и густотертая (светлая и темная) по ГОСТ 8866–58; степень перетира – не более 30 мк; уд. вес 2,5 г/см3. Сурик свинцовый сухой марок 3 и 4 по Г О С Т 1787–50; степень перетира – не более 25 мк; уд. вес 8,6–9,07 г/см3. Сурик железный сухой марки А по Г О С Т 8135–62 и густотертый по ГОСТ 8866–58; степень перетира – не более 35 мк; уд. вес 3,5–5,2 г/см3. Марс сухой по ТУ М Х П 1087–44; степень измельчения – полное просеивание через сито с 1600 отв./см2.

Ж е л т ы е п и г м е н т ы. Крон свинцовый сухой марок 000 и 00 (желтый, лимонный и оранжевый) по Г О С Т 478–62; степень перетира – не более 25 мк; уд. вес. 6,12 г/см3. Крон цинковый сухой сортов С № 0 и X № 0 по О С Т 10937-40; степень перетира – не более 30 мк; уд. вес 3,46 г/см3. Охра сухая марки Б по Г О С Т 8019–56 и густотертая по ГОСТ 8866–58; степень перетира – не более 35 мк.

З е л е н ы е п и г м е н т ы. Зелень цинковая сухая «цельная» и № 1 по ОСТ 10938-40, густотертая № 1 (светлая и темная) по ОСТ 10939-40; степень перетира – не более 25 мк. Зелень свинцовая сухая «цельная» и № 1 по О С Т 13966-40, густотертая специальная (светлая и темная) по ОСТ 10941-40; степень перетира – не более 25 мк; уд. вес 3,3–5,1 г/см3. С и н и е п и г м е н т ы. Лазурь малярная сухая «цельная» по О С Т 10474-39; степень перетира – не более 30 мк; уд. вес 1,81–1,90 г/см3. Ультрамарин сухой марок УМ-1, У М – 2 и УМ-3 по ОСТ Н К Т П 3160; степень перетира – не более 30 мк; уд. вес 2,34 г/см3.

Ч е р н ы е п и г м е н т ы. Сажа ламповая по ГОСТ 7885–63. Сажа газовая канальная по ГОСТ 7848–55. Краска черная масляная густотертая по ГОСТ 6586–66; степень перетира – не более 30 мк.

С е р ы е п и г м е н т ы. Алюминиевая пудра сухая марок ПАК-3, ПАК-4 по ГОСТ 5494–50; степень измельчения – остаток на сите с сеткой № 0075 не более 1% для ПАК-3 и без остатка для ПАК-4.

Наполнители – белые или слегка окрашенные порошки дешевых природных минералов (тяжелый шпат, тальк, гипс, каолин, мел и др.), обладающие по сравнению с пигментами малой укрывистостью, но имеющие очень хорошую свето- и атмосферостойкость, благодаря чему они вводятся в лакокрасочные материалы для улучшения свето- и атмосферостойкости пленок, а также для удешевления лакокрасочных материалов. Такие наполнители, как асбест, графит, цемент, древесная мука, металлические опилки, порошки и т. п., используются как армирующие составы для приготовления эпоксидных клеев. Наполнители придают клею определенный цвет, снижают усадку, улучшают теплопроводность, повышают прочность, а также способствуют превращению жидкой эпоксидной смолы в необратимое твердое вещество.

Пассиваторы – вещества, которые при нанесении на поверхность металла вступают с ним в реакцию и образуют из различных комплексных соединений тонкую пленку, защищающую металл от дальнейшей коррозии, т. е. делают поверхность пассивной. К ним относятся: фосфорная, ортофосфорная и другие кислоты, танин, суперфосфат, сода, препарат «мажеф» и т. д. Пассиваторы не только защищают металл от коррозии, но и исключают необходимость повторной очистки его поверхности перед окраской и значительно повышают сцепление (адгезию) лакокрасочного покрытия с поверхностью. Ряд пассиваторов входит основной частью в лакокрасочные материалы: фосфорная кислота – в фосфатирующие грунты (ВЛ-02, ВЛ-08 и др.); танин, ортофосфорная кислота – в новый грунт типа КРТ.

Пассиваторы широко применяются для предохранения очищенной поверхности от коррозии до нанесения на нее лакокрасочных материалов. Для этих целей могут использоваться 10% раствор препарата «мажеф» (ГОСТ 6193–52), 15–30% раствор фосфорной кислоты, водная вытяжка суперфосфата и др. Для приготовления водной вытяжки в корабельных условиях суперфосфат растворяют в воде в соотношении 1 : 2 с последующим кипячением в течение 3–4 ч. Такой раствор не только пассивирует поверхность металла, но и обезжиривает ее, что исключает применение для этих целей наиболее опасного уайт-спирита или других органических растворителей.

Ингибиторы коррозии – вещества, способные замедлить или совсем прекратить коррозию (латинское слово «inhibire» означает тормозить). Иногда их называют отрицательными катализаторами. Механизм действия ингибиторов состоит в том, что их частицы, будучи во взвешенном состоянии в агрессивной среде и свободно перемещаясь в ней, образуют во взаимодействии с поверхностью металла защитные пленки (физическая, химическая адсорбция, коллоидные пленки, уплотнение окисных пленок и др.), которые и защищают металл от действия агрессивной среды (кислот, щелочей, воды и т. п.). Ингибиторы коррозии бывают для кислотной, нейтральной и других сред.

Ингибиторы кислотной среды – формалин, препараты «уникод», БА-б, «катапин» и др. При введении «катапика» с добавкой йодистого калия в кислоты (соляная, серная, фосфорная) скорость растворения в них металла (емкость) уменьшается до 7000 раз. Формалином ингибируют соляную кислоту, используемую для очистки металла от ржавчины и окалины (табл. 9.24).

Ингибиторы нейтральной (водной) среды – нитрит натрия, хромат циклогексил аммония, бензоат натрия и другие присадки. Эти ингибиторы используются при производстве красок (водоэмульсионных типа ВА), а также ингибированных консервирующих смазок (К-17, К-19)- Ингибитор, состоящий из смеси 1,5% бензоата натрия и 0,1% нитрита натрия (по отношению к рабочей среде), хорошо защищает металл от коррозии в водной среде замкнутых систем типа автомобильных радиаторов при температуре от -25 до +100° С.

Масляные грунты – антикоррозионные пигменты (сурики свинцовый и железный), затертые на натуральной олифе (табл. 9.7). Пигмент – свинцовый сурик, химически реагируя с олифой, способствует созданию прочной монолитной пленки (полимер пространственной структуры) с высокой водостойкостью и адгезией. Свинцово-суричный грунт обладает наилучшими антикоррозионными свойствами и поэтому широко используется для окраски поверхностей с высокой степенью влажности (табл. 9.8).

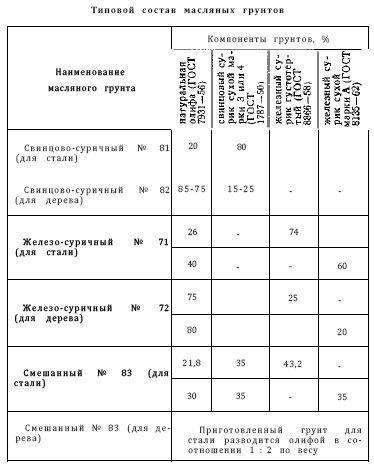

Т а б л и ц а 9.7
