Т а б л и ц а 5.5

Гаками называются кованые крюки из мягкой стали. Они применяются для закладывания за стропы поднимаемого груза, для крепления стоячего такелажа и т. д.

О б ы к н о в е н н ы й г а к (рис. 5.4) бывает простой (плоскость обуха перпендикулярна к плоскости спинки) и повернутый (обух, спинка и носок расположены в одной плоскости).

Рис. 5.4. Обыкновенный гак:

а – простой; б – повернутый; 1 – обух; 2 – спинка; 3 – носок; 4 – проушина

Гаки изготовляются 22 номеров: от № 0,1 до № 75. Номер означает грузоподъемность гака в тоннах.

С к л а д н о й г а к – х р а п ц ы (рис. 5.5) – используется для того, чтобы снасть не могла самопроизвольно выложиться. Храпцы состоят из двух простых гаков, надетых проушинами на коуш. Одна сторона гаков плоская. Этой стороной они плотно прилегают один к другому, образуя замкнутое кольцо. Для надежности при использовании храпцы закаболиваются ворсой.

Рис. 5.5. Храпцы

Г л а г о л ь – г а к (рис. 5.6) применяется там, где нужно быстро выложить гак под нагрузкой, на цепных стопорах, шлюпочных найтовых, жвака-галсах, на концах стоячего такелажа и винтовых талрепах.

Рис. 5.6. Глаголь-гак:

1 – увеличенное звено; 2 – стопорное звено; 3 – откидной гак

П е н т е р – г а к (рис. 5.7) применяется для постановки и уборки тяжелых деталей тралов. Он представляет собой простой гак, на спинке которого имеется обушок для крепления оттяжки. Оттяжка позволяет выложить гак из обуха отводителя трала или буя, вынесенного за борт или корму тралбалкой или краном, под нагрузкой.

Рис. 5.7. Пентер-гак

В е р т л ю ж н ы й г а к (рис. 5.8) применяется на канифас-блоках, нижних блоках шлюпочных талей и в качестве грузовых гаков. Вертлюжный гак может вращаться в отверстии серьги, что предотвращает перекручивание лопарей талей и подъемных шкентелей.

Рис. 5.8. Вертлюжный гак

Д в о й н о й в е р т л ю ж н ы й г а к (рис. 5.9) от вертлюжного отличается тем, что, вращаясь вокруг оси шейки, может качаться на оси серьги. Применяется в блоках больших грузовых кранов.

Рис. 5.9. Двойной вертлюжный гак

Г р у з о в о й г а к – ш к е н т е л ь – г а к (рис. 5.10) – применяется на шкентелях грузовых стрел. Носок гака загнут внутрь, что исключает его задевание за выступающие части борта.

Рис. 5.10. Грузовой гак (шкентель-гак)

Д в у р о г и й г а к применяется на стрелах и кранах.

Уход за гаками. Каждый гак испытывается на нагрузку, превышающую на 25% его грузоподъемность, не менее 10 мин. Грузоподъемность гака в тоннах выбивается на его спинке.

Гаки с трещинами, разогнутыми или сработанными обухами и спинками к эксплуатации не допускаются и подлежат замене. Трущиеся части вертлюжных гаков смазываются пушечным салом. Старая смазка подлежит периодической замене. Заржавевшие вертлюжные гаки расхаживаются, промываются керосином, очищаются от ржавчины, а затем смазываются.

Для соединения отрезков цепей и тросов применяются скобы различной конструкции: такелажные, соединительные, якорные, фертоинговые, грузоподъемные и др.

Т а к е л а ж н ы е с к о б ы (рис. 5.11) применяются для соединения такелажных цепей и тросов, крепления стоячего такелажа к корпусу корабля, соединения буксирных тросов, поднятия тяжестей и при различных такелажных работах. Они бывают прямые и изогнутые (круглые), с нарезным штырем (типы А, В и Д) и с прошплинтованным штырем.

Рис. 5.11. Такелажные скобы:

1 – спинка; 2 – лапка; 3 – болт

Скобы изготовляются 27 номеров. Их допускаемая нагрузка выбивается в виде номера на спинке (табл. 5.6).

Т а б л и ц а 5.6

Ф е р т о и н г о в а я с к о б а (рис. 5.12) вводится в якорные цепи при постановке на два якоря способом «фертоинг» для предотвращения закручивания якорных цепей при стоянке на двух якорях.

Рис. 5.12. Фертоинговая скоба:

1 – соединительная скоба; 2 – концевые звенья; 3 – фасонные планки; 4 – вертлюг

Каждая скоба испытывается на пробную нагрузку, равную двойной допускаемой, в течение 5 мин. Величина допускаемой нагрузки на скобу выбивается в нижней части лапки скобы.

СА – 4,5 ГОСТ 2476–65 – условное обозначение: скоба для стальных тросов с нарезным штырем и допустимой нагрузкой 4,5 тс.

Т а л р е п ы служат для обтягивания слабины стоячего такелажа, штуртросов, лееров, крепления по-походному различных предметов на палубе и т. д. Различают два вида талрепов: винтовые и тросовые. Последние в ВМФ применяются сравнительно редко и здесь не рассматриваются.

В и н т о в ы е т а л р е п ы (рис. 5.13) состоят из двух стержней с нарезкой и вилки талрепа. Один из стержней имеет резьбу правого шага, другой – левого. Имеются разновидности винтовых талрепов: закрытые (с муфтой) и открытые (с вилкой), простые и вертлюжные.

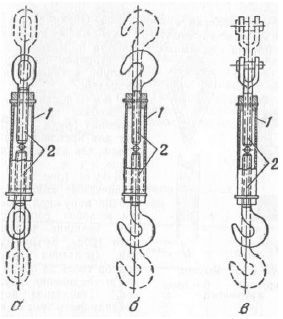

Рис. 5.13. Винтовые талрепы:

а – талреп с двумя ушками; б – талреп с двумя гаками; в – талреп с гаком и скобой; 1- вилка талрепа; 2 – винты с нарезкой

Для легкости вращения винтовые талрепы следует периодически смазывать, предварительно удаляя старую смазку. При длительной стоянке кораблей (ремонт, консервация) винтовые талрепы необходимо покрыть толстым слоем густой смазки, обернуть парусиной и закрасить. Для предотвращения раскручивания талрепов в отверстие обоймы вставляют чеку.

Винтовые талрепы по существующим стандартам изготовляются на нагрузки: вертлюжные – до 12,5 г, простые – до 21 г. Они испытываются на заводе на нагрузку, превышающую рабочую в полтора раза; талрепы, используемые в грузовых устройствах,- на нагрузку, превышающую рабочую в два раза. На талрепах ставят клеймо с указанием величины рабочей нагрузки.

О б у х (рис. 5.14) – стальной болт, у которого вместо головки в верхней части сделано кольцо или специальная поковка с проушиной. Обухи служат для крепления снастей стоячего такелажа к корпусу корабля, блоков подъемных устройств и переносных цепных стопоров якорной цепи к палубе, а также для других целей.
