Т а б л и ц а 4.1

Т а б л и ц а 4.2

Измерение стальных тросов, разрывная и рабочая крепость, расчет тросов. Т о л щ и н а стального троса измеряется по диаметру в миллиметрах (мм). При четном числе прядей толщина троса замеряется штангенциркулем (рис. 4.9), при нечетном – лентой. В последнем случае результат измерения нужно разделить на 3,14.

Рис. 4.9. Измерение диаметра троса штангенциркулем:

а – правильно; б – неправильно

Стальные тросы по требованию заказчика могут изготовляться л ю б о й д л и н ы, но не менее 200 м. Наиболее распространены тросы длиной 250, 500, 750 м.

О т н о с и т е л ь н о е у д л и н е н и е стальных тросов (отношение абсолютного приращения длины троса при растяжении к первоначальной его длине) составляет не более 3%. Это их недостаток, так как при резких рывках тросы рвутся.

Вес стального троса W в кг выбирается из ГОСТ или рассчитывается:

где К – коэффициент;

l – длина троса, м;

d – диаметр троса, см.

Для однопрядных спиральных тросов K = 0,52, для трехпрядных без органического сердечника K=0,40, для тросов с одним органическим сердечником K = 0,37, для тросов с несколькими органическими сердечниками.

Р а з р ы в н а я к р е п о с т ь (прочность, разрывное усилие) – минимальная нагрузка, при которой трос разрывается. Величина разрывной крепости R в кгс конкретного троса выбирается из ГОСТ или рассчитывается:

где К – коэффициент;

d – диаметр троса, мм.

Для однопрядных спиральных тросов K=70, для тросов с одним органическим сердечником K=40, для тросов с несколькими органическими сердечниками K=34.

П р и м е ч а н и е . При измерении троса по окружности коэффициент К соответственно принимается равным 7,0; 4,0; 3,4.

П о д б о р т р о с а для определенных условий работы производится по р а б о ч е й к р е п о с т и (допустимому натяжению, которое выдерживает трос в процессе работы в течение продолжительного времени без нарушения целости отдельных проволок или всего троса).

Величина рабочей крепости троса Р в кгс:

где R – разрывная крепость троса, кгс;

п – коэффициент запаса прочности (безопасности).

Для тросов, используемых в стоячем такелаже, n=4, для бегучего такелажа и подъема грузов п = 6, для подъема грузов при больших скоростях подъема n = 6 / 1 0, для подъема людей n=14.

Пример. Подобрать стальной гибкий трос для подъема груза 2000 кг. Трос основан в одношкивном подвижном блоке (груз W удерживается на двух тросах).

Р е ш е н и е . По формулам (4.3) и (4.4) натяжение (рабочая крепость троса):

При 8-кратном запасе прочности разрывная крепость троса

а диаметр троса с 7 органическими сердечниками

Диаметр троса можно определить также по ГОСТ. Для этого в таблице Г О С Т 3084–55 (табл. 4.7) подбираем разрывную крепость троса, подыскивая в графе «Разрывное усилие троса в целом» число, ближайшее большее к 8000 кгс. Для троса с пределом прочности проволоки при растяжении 140 кгс/мм2 такая разрывная крепость равна 8240 кгс и соответствует тросу диаметром d =15,5 мм.

В табл. 4.3–4.9 помещены данные, установленные государственными общесоюзными стандартами для стальных тросов, наиболее широко применяемых на кораблях и вспомогательных судах ВМФ.

Правила приемки стальных тросов. Тросы поставляются на деревянных или металлических барабанах или в бухтах, перевязанных в 4–6 местах (для тросов диаметром до 30 мм при максимальном весе 700 кг). Тросы, служащие для подъема и спуска людей, поставляются только на барабанах.

Каждый трос снабжен биркой, прикрепленной к барабану или бухте, и актом-сертификатом. На бирке указывается: завод, заводской номер троса, условное обозначение, длина, вес, дата изготовления и ГОСТ троса. В сертификате, кроме того, указывается: тип троса и его условное обозначение, направление и вид свивки, группа оцинковки, расчетный предел прочности проволоки и суммарное разрывное сопротивление всех проволок в тросе, разрывная крепость троса в целом.

Т а б л и ц а 4.3. П р и м е ч а н и я: 1. Тросы, разрывная крепость которых указана справа от жирной линии (табл. 4.3–4.9), изготовляются из светлой проволоки.

2. Г О С Т 2688–55 предусматривает изготовление тросов с расчетным пределом прочности тросов отдельных диаметров и выше 180 кгс/мм², а именно: 190, 200, 210, 220, 230, 240 кгс/мм².

Т а б л и ц а 4.4. П р и м е ч а н и е. ГОСТ 3062–55 предусматривает изготовление тросов с расчетным пределом прочности тросов отдельных диаметров 120 кгс/мм² и выше 180 кгс/мм², а именно: 190, 200, 210, 220. 230. 240. 250. 260 кгс/мм².

Т а б л и ц а 4.5. П р и м е ч а н и е. ГОСТ 3066–66 предусматривает изготовление тросов с расчетным пределом прочности тросов отдельных диаметров 120 кгс/мм² и выше 180 кгс/мм², а именно; 190, 200, 210, 220, 230, 240, 250, 260 кгс/мм².

Т а б л и ц а 4.6. П р и м е ч а н и е. ГОСТ 3083–66 предусматривает изготовление тросов с расчетным пределом прочности отдельных диаметров 120 кгс/мм² и выше 180 кгс/мм², а именно: 190, 200, 210, 220 кгс/мм².

Т а б л и ц а 4.7. П р и м е ч а н и е. ГОСТ 3084–55 предусматривает изготовление тросов с расчетным пределом прочности тросов отдельных диаметров 120 кгс/мм² и выше 180 кгс/мм2, а именно: 190, 200, 210, 220 кгс/мм2.

Т а б л и ц а 4.8. П р и м е ч а н и е. ГОСТ 7668–55 предусматривает изготовление тросов с расчетным пределом прочности тросов отдельных диаметров 120 кгс/мм² и выше 180 кгс/мм², а именно 190 кгс/мм².

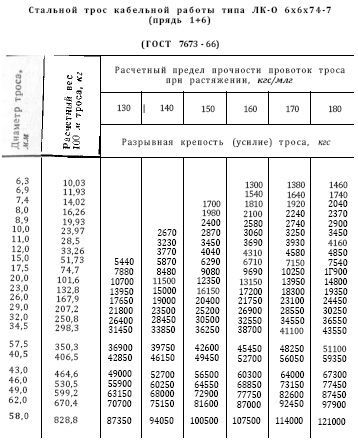

Т а б л и ц а 4.9. П р и м е ч а н и е. ГОСТ 7673–66 предусматривает изготовление тросов с прочностью тросов отдельных диаметров 120 кгс/мм² и выше 180 кгс/мм², а именно: 190, 200, 210, 220 230 240, 250, 260 кгс/мм².

При приемке троса на корабль следует произвести тщательный наружный осмотр и обмер его, а также проверить конструкцию. Осмотр троса заключается в проверке его свивки, которая должна быть равномерной по всей длине. Трос не должен иметь оборванных, перекрещивающихся, заломанных и натянутых слабее других проволок. На поверхности проволок троса не должно быть вмятин, срезов и ржавчины; трос должен быть круглым по всей длине. Оцинковка проволок должна быть прочной, без трещин. Пряди троса не должны иметь ослаблений, заломов, выпячиваний и запада- ния. Органические сердечники не должны выделять смазывающее вещество и выпячиваться изнутри троса.
