Параллельно с ТА-1 был создан второй вариант Т-1002 или ТА-2. Эта машина, представляла дальнейшее развитие ТА-1, но в отличие от него имела колесно-гусеничный ход. Силовая установка, а также артиллерийское вооружение и его размещение осталось прежним. А количество пулеметов увеличилось до пяти – еще два Максима в шаровых установках смонтировали в бортах корпуса.
В ходовой части ТА-2 использовались три пары обрезиненных опорных катков большого диаметра, а между первым и вторым имелась тележка с двумя малыми опорными катками. При движении на колесах, тележка поднималась, передняя пара катков была управляемой, а две задних пары были ведущими. Из-за крайне плотной компоновки моторно-трансмиссионного отделения для управления танком ТА-2 использовали сервоприводы. Экипаж ТА-2 состоял из пяти человек, расчетная масса машины – 27 т, максимальная скорость по шоссе на гусеницах составляла 50 км/ч, а на колесах – 80 км/ч.

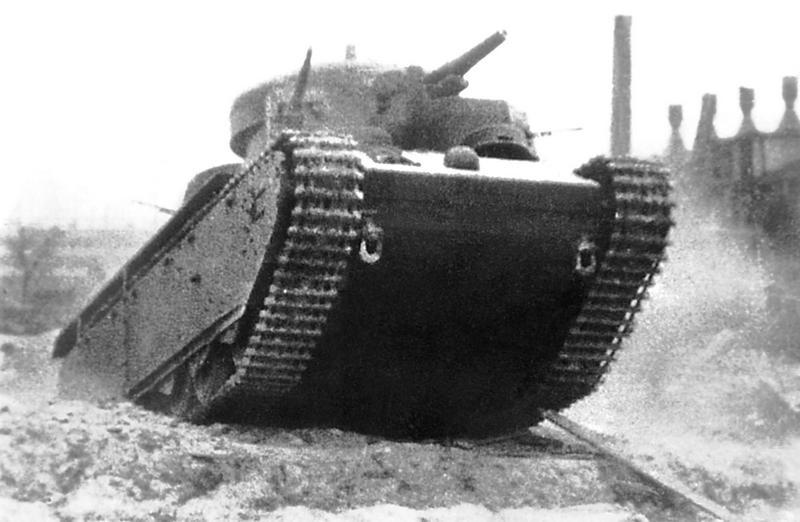

Танк Т-35-1 преодолевает вертикальную стенку высотой 1 метр. 1932 год.
Одновременно с проектированием ТА-1 и ТА-2, конструкторы разработали вариант тяжелого колесно-гусеничного танка Т-1003 или ТА-3. Расчетная масса машины составляла 32,5 т, броневая защита 15–35 мм. Вооружение ТА-3 включало себя 76 и 37-мм пушки и пять пулеметов ДТ. В отличие от ТА-1 и ТА-2 этот танк имел только одну башню – в ней размещались два орудия (причем они имели независимое друг от друга наведение), а также два пулемета ДТ (в кормовой части башни). Кроме того, по одному ДТ установили в бортах и лобовом листе корпуса. Экипаж танка состоял из шести человек.
Ходовая часть ТА-3, как и на предыдущих вариантах, прикрывалась броневым фальшбортом. При движении на колесах управляемыми являлась два передних опорных катка большого диаметра. При этом для обеспечения им возможности поворота, прикрывающие их бронелисты фальшборта выполнялись откидными на петлях. Кроме того, по две пары опорных катков с каждого борта при переходе на колесный ход вывешивались. Конструкция тележек ходовой части во многом была заимствована у проекта ТА-2.
В качестве силовой установки предполагалось использование 500-сильного авиационного двигателя М-17, конструкция трансмиссии и системы пневмосервоуправления заимствовалась у ТА-2. Но в отличие от последнего, коробка перемены передач размещалась не продольно, а поперек корпуса. Предполагалось, что на гусеницах ТА-3 сможет разгоняться до 45 км/ч, а на гусеницах – до 70 км/ч.
В качестве приборов наблюдения на ТА-3 использовались стробоскопы. Танк оснащался радиостанцией с довольно высокой антенной, которая перевозилась в разобранном виде. Для защиты от отравляющих веществ, в случае их использования противником, внутри танка при помощи специальных компрессоров создавалось избыточное давление, а также применялись воздушные фильтры.
Проекты танков ТА-1, ТА-2 и ТА-3 рассматривались в Управлении механизации и моторизации РККА осенью 1931 года. Однако особого восторга у военных они не вызвали – к этому времени уже были результаты испытаний опытного образца ТГ. Поэтому по решению представители УММ РККА рекомендовали использовать конструкторские решения танков ТА при проектировании новых танков, а вопрос об изготовлении опытных образцов даже не поднимался.

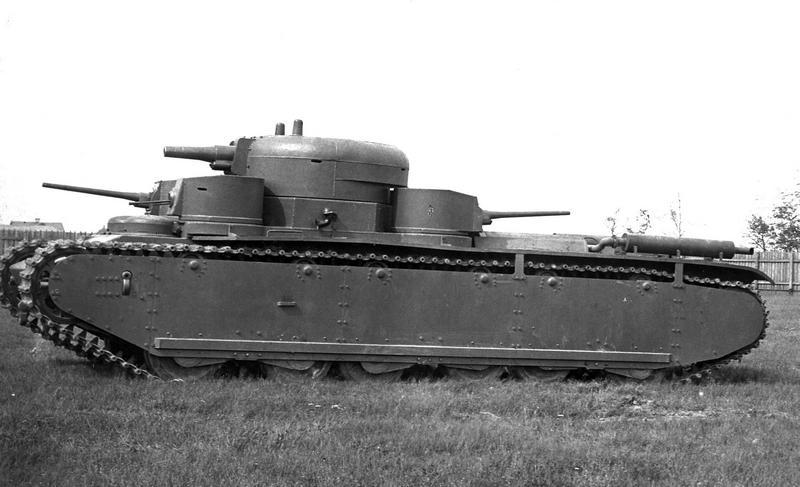

Танк Т-35-1, вид слева. 1932 год. На этом фото хорошо видна форма бортового экрана защиты подвески, собранного из пяти броневых листов (АСКМ).
Дело в том, что к этому времени ситуация с разработкой тяжелого танка прорыва изменилась в лучшую сторону. После отъезда группы Гроте КБ АВО-5 реорганизовали. В его состав дополнительно включили отечественных конструкторов М. Зигеля, Б. Андрыхевича, А. Гаккеля, Я. Обухова и других. Возглавил новое КБ Николай Барыков, в свое время работавший у Э. Гроте заместителем. Новое конструкторское бюро получило от УММ РККА задание «к 1 августа 1932 года разработать и построить новый 35-тонный танк прорыва типа ТГ». Работы по проектированию новой машины, которая должна была иметь массу 35 тонн, ходовую часть и «силовой агрегат» по типу ТГ, вооружение и компоновку – по типу проекта Т-32, разработанного Н. Барыковым и М. Зигелем, начались в ноябре 1931 года. Вскоре танку присвоили индекс – Т-35.
Уже 28 февраля 1932 года заместитель начальника УММ РККА Г. Бокис докладывал М. Тухачевскому: «Работы по Т-35 (бывший ТГ) идут ударными темпами и срыва сроков окончания работ не намечается». При проектировании Т-35 учитывался полуторалетний опыт работы над ТГ, а также результаты испытаний немецких танков «Гросстрактор» на полигоне под Казанью и материалы комиссии по закупке бронетанковой техники в Великобритании. 6 апреля 1932 года нарком обороны СССР К. Ворошилов докладывал:
«Находящийся в производстве на заводе имени Ворошилова опытный образец Т-35 весом в 35 т. Этот танк запроектирован с учетом опыта по ТГ. Опытный образец будет готов в июле 1932 г.»
Сборку первого прототипа, получившего обозначение Т-35-1, закончили 20 августа 1932 года. 1 сентября танк был показан представителям УММ РККА во главе с Г. Бокисом, на которых произвел сильное впечатление. Часто пишут, что Т-35 был изготовлен по типу английского танка А1Е1 «Индепендент». Однако как уже говорилось выше, это не соответствует действительности. Возможно, была использована только схема размещения башен, хотя не исключен вариант, при котором к аналогичной схеме советские конструкторы могли придти самостоятельно. Кроме того, Т-35 отличался от английской машины более мощным вооружением, имел иную конструкцию ходовой части и трансмиссию.
Корпус и башни T-35-й изготавливались из броневых листов толщиной 10, 20 и 30 мм, собранных при помощи сварки и частично клепки. Ходовая часть прикрывалась фальшбортом толщиной 10 мм.
Танк Т-35-2 на параде 7 ноября 1933 года в Москве. Колпаки водителя и стрелка в открытом положении, на левом борту видна укладка брезента (ЦМВС).
В главной башне Т-35-1 был установлен первый образец только что созданной 76-мм танковой пушки повышенной мощности ПС-3 и пулемет ДТ в шаровой установке. В четырех малых башнях одинаковой конструкции располагались (по диагонали) две 37-мм пушки ПС-2 и два ДТ. Еще один пулемет ДТ установили в лобовом листе корпуса. Боекомплект включал 92 выстрела калибра 76-мм, 240 калибра 37-мм и 11025 патронов к пулеметам.
Ходовая часть машины (применительно к одному борту) состояла из шести опорных катков среднего диаметра, сгруппированных попарно в три тележки, шести поддерживающих роликов, направляющего и ведущего колес. Тележки опорных катков были сконструированы по типу подвески танка «Гросстрактор» фирмы «Крупп», который проходил испытания в танковой школе КАМА под Казанью в 1930 году. Сразу следует сказать, что заимствовался лишь тип подвески (тележки со сдвоенными катками на спиральных пружинах), а не велось ее слепое копирование. Советские конструкторы создали свой агрегат, значительно улучшив условия работы подвески и повысив ее надежность.
Моторно-трансмиссионную группу Т-35-1 изготовили с учетом опыта работы над танком ТГ. Она состояла из двигателя М-6 мощностью 300 л.с., главного фрикциона, коробки передач с шестернями шевронного зацепления и бортовых фрикционов. Для управления ими использовалась пневматическая система, что делало процесс вождения машины массой 38 т чрезвычайно легким. Правда, в ходе испытаний осенью 1932 года выявился ряд существенных недостатков: постоянно отказывала система пневмоуправления, перегревался двигатель, подтекала топливная система, не работало 76-мм орудие ПС-3. Танк ремонтировался, дорабатывался, потом вновь «учился ходить».
