Ракеты Х-66 и Х-23

Х-66 опытной партии в заводском цеху

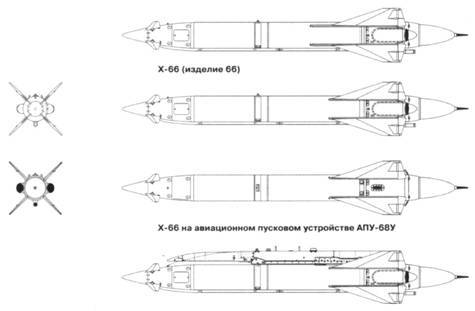

Разработка перспективной ракеты Х-23, управляемой летчиком с помощью радиокоманд, в ОКБ-134 затянулась, в основном, из-за проблем с системой наведения. Весной 1966 года ОКБ «Звезда», возглавлявшееся Ю.Н. Королевым, выступило с предложением «промежуточного варианта» - создания ракеты «воздух - поверхность» для фронтовой авиации на основе отработанных принципов наведения и с использованием уже выпускаемых агрегатов серийных ракет, включая двигательную установку, аппаратуру наведения и корпусные узлы, производимые своим предприятием. Двигатель заимствовали у ракеты Р-8, снабдив его двухсопловым блоком, выводившим газы по бокам корпуса (по типу ракеты РС-2УС и других, где в хвостовом отсеке размещалась приемная аппаратура и антенна системы наведения).

За основу был принят отработанный ранее принцип наведения по лучу самолетной РАС. Визуально обнаружив наземную цель, пилот подсвечивал ее направленным («закрепленным») радиолучом и выполнял пуск ракеты. Параметром управления являлась величина углового отклонения летящей ракеты от направления равносигнальной зоны по оси луча «самолет - цель». В полете датчики-потенциометры автоматически удерживали ее по оси фокусированного радиолуча, и задача летчика сводилась к совмещению цели, прицельного перекрестия и хорошо видимого трассера ракеты на одной прямой, отчего этот принцип наведения получил название «метода трех точек». Сама система наведения по фокусированному лучу самолетного радиолокационного прицела РП-21 была взята с ракеты РС-2УС, как и узел подвески (к слову, американцы при создании «Буллпап» также использовали принцип «конструктора», скомпоновав ракету на базе штатной авиабомбы калибром 113 кг, послужившей готовой БЧ). Масса аппаратуры наведения составляла 13 кг.

Воздушный баллон, питавший рулевые машинки рулей и элеронов, находился в задней части корпуса. Для удобства хранения и эксплуатации он еще на заводе-изготовителе закачивался сжатым до 400 атм осушенным воздухом, и ракета поставлялась в части уже в снаряженном виде. Запаса воздуха хватало на 20 с питания рулевых приводов. Так же решен был и вопрос электропитания систем Х-66; она была снабжена ам-пульной батареей, в которой электролит поступал на электроды лишь с началом работы в момент пуска. Для обеспечения возможности поражения различных целей (бронетехники, укрытий, сооружений, живой силы противника) боевая часть весом 103 кг, содержащая 51 кг ВВ, имела комбинированную конструкцию: кумулятивную головку и основной фугасный заряд, заключенный в осколочную рубашку. БЧ оснащалась контактным взрывателем.

При пуске ракеты двигатель сначала разгонял ее до 440 м/с, а затем переходил на маршевый режим. Это обеспечивалось соответствующей геометрией шашки РДТТ, в которой по мере выработки топлива уменьшалась площадь горения. Гироскопы системы управления вначале стабилизировали ракету лишь по крену движениями элеронов, выставляя ее в Х-об-разное полетное положение, наиболее эффективное для работы рулей. Затем система управления переходила в режим наведения, парируя рулями отклонения от оси радиолуча по сигналам измерительных потенциометров.

Учебно-действующая Х-66 на АПУ-68УМ истребителя МиГ-21МФ ВВС Польши

Первые пуски ракет Х-66 (изделие 66) с МиГ-21 были выполнены уже в сентябре 1966 года. Последовала доработка и устранение конструктивных дефектов, в частности, системы управления для лучшей стабилизации по крену и отказывавших взрывателей. Тем не менее, создание первой отечественной ракеты этого класса прошло довольно гладко, и в 1968 году Х-66 поступила на вооружение фронтовой авиации, где под нее дорабатывались истребители МиГ-21ПФМ (соответствующий приказ МАП «о расширении тактико-технических характеристик самолета» вышел 12 марта 1966 года). На показе Х-66 членам правительства летчик В.Г. Плюшкин эффектно продемонстрировал качества нового оружия - с первого захода попал ракетой в кабину радиолокатора - мишени.

Применяться Х-66 могла только с пикирования. Траектория ее полета была почти прямой - ракета «соскальзывала» на цель по направленному лучу РАС. Возможен был пуск двух ракет залпом. С направляющих они сходили с интервалом 0,4 - 0,6 с во избежание столкновения и влияния спутной струи и газов двигателя.

Х-66 обладала невысокой точностью и могла применяться только при хорошей видимости цели. Пуск ее и наведение ограничивали режимы полета носителя, усложняли пилотирование и сковывали маневр (резкие эволюции самолета могли привести к уходу ракеты из довольно узкого радиолуча и потере управления ею). При стрельбе по малоразмерным объектам с больших дистанций центральная метка прицела и сам факел трассера перекрывали цель, мешая наведению. К тому же использоваться она могла лишь с МиГ-21, оснащенных РП-21М «Сапфир», который был сопряжен с аппаратурой наведения Х-66 (Су-7 и первые Су-17 фронтовой авиации РАС не имели вовсе, оставаясь без высокоточного вооружения). Требовалась унифицированная для разных типов ударных самолетов система наведения АУР, компактная и пригодная для использования как во встроенном, так и в подвесном варианте (первый позволял всегда иметь ее «под рукой», второй - дооснащать другие типы самолетов и экономить вес и компоновочные объемы, причем по требованиям ВВС, предпочтение отдавалось первому варианту).

Х-23М в железобетонном укрытии

Основные недостатки Х-66 были обусловлены принятым принципом наведения. Существовал и был достаточно хорошо отработан еще один способ - радиокомандный. Задел по разработке ракеты Х-23 с такой системой наведения был передан в ОКБ «Звезда», где проектирование возглавил Г.И. Хохлов («Вымпел» сосредоточился на создании АУР класса «воздух - воздух»). К 1967 году смежники изготовили для Х-23 макетный образец командной пропорциональной системы наведения «Дельта». Новую ракету проектировали на основе конструкции Х-66, сохранив схему, систему управления и компоновку узлов. Основным отличием Х-23 стала установка в хвостовом отсеке аппаратуры приема и дешифровки кодированных управляющих радиосигналов. На борт ракеты они передавались с помощью аппаратуры «Дельта» на самолете-носителе, для повышения помехозащищенности формирующей сфокусированный радиолуч. Твердотопливный двигатель ПРД-228 с боковыми соплами перевели на новое, более энергоемкое топливо. К концу 1967 года опытное производство собрало десять ракет Х-23 (изделие 68). Их заводские испытания шли с конца 1967 по конец 1969 года.

В ходе наведения летчик, следя за трассером ракеты, корректировал ее отклонение от цели движениями вверх-вниз и влево-вправо специально подвижной кнопки - кнюпеля на ручке управления. При испытаниях выявилась ненадежность наведения - причиной оказалось влияние трассера, смонтированного рядом с приемной антенной бортовой системы наведения «Дельта-Р1М». Рупорная антенна и ее волноводы нагревались и вибрировали. Устраняя недостатки, трассер заменили и вынесли под корпус ракеты на кронштейн. Государственные испытания Х-23 проводились с самолетов МиГ-23 и МиГ-23Б, завершившись осенью 1973 года. В следующем году Х-23, получившая название «Гром», была принята на вооружение. На самолетах фронтовой авиации она использовалась с применением встроенной командной системы «Дельта-Н» и «Дельта-НМ» (на Су-17, МиГ-23С, МиГ-27, МиГ-23УБ и Су-24), а также подвесной контейнерной «Дельта-НГ» (на Су-17М2, МиГ-23М, МЛ, и МиГ-27К/М). Ракеты также проходили испытания на вертолетах морской авиации Ми-14, Ка-25 и Ка-252. Подвеска Х-23 осуществлялась на авиационные пусковые устройства АПУ-68У (УМ). Для отработки управления ракетой был создан тренажер наземной подготовки ТНР-23, как правило, обеспечивавший выработку навыков после 5 - 6 часов тренировок.
