Советские авиационные ракеты "Воздух-воздух" - Страница 6

Первоначально ракеты именовались К-8М-2, на вооружение они были приняты Постановлением № 365-131 от 30 апреля 1965 года в комплексе перехвата Су-15-98 под наименованием Р-98 (комплекс на базе Як-28П, не полностью удовлетворявший военных, так и не дождался официального принятия на вооружение, хотя и поступил в эксплуатацию). Всеракурсное и маловысотное наведение обеспечивали новые радиолокационные головки ПАРГ-14ВВ, позволившие довести нижнюю границу атаки до 0,5 - 0,7 км. Энергообеспечение по-прежнему осуществлялось воздушными баллонами и аккумуляторной батареей, управление по курсу и тангажу - рулями от пневмоприводов, стабилизация по крену - элеронами. Для подвески ракет служило пусковое устройство ПУ-1-8. РГСН этих ракет была сопряжена с установленной на перехватчиках РАС РП-15 «Орел-Д» и РП-15М «Орел-Д58М» с улучшенной помехозащищенностью. Комплекс мог взаимодействовать с системой «Воздух-1М» и обеспечивал перехват целей, летящих со скоростями от 500 до 3000 км/ч на высотах от 50 до 23000 м с превышением 3 - 5 км, в передней полусфере на дальностях от 3 до 18 км и в задней - от 2 до 14 км - днем и ночью при любой погоде, что вызвало появление излюбленного журналистами названия «всепогодный истребитель-перехватчик».

Справедливость такого определения Су-15 полностью подтвердил - именно ракетами Р-98 в сложных метеоусловиях и ночью были сбиты южнокорейские «Боинги» в 1978 и 1983 гг. Первый из них ракета поразила в облаках над Кольским полуостровом и поврежденный самолет смог произвести вынужденную посадку (причем в горячке атаки пилот Су-15, видевший «Боинг-707» только на экране РАС, выпустил и оставшуюся ракету по «отделившейся второй цели» - отломившейся консоли крыла нарушителя). По второму - «Боингу-747» - обе ракеты, тепловая и «радий-ная», были выпущены с расстояния 11 км ночью, поразили фюзеляж и один из двигателей, и самолет с 289 пассажирами рухнул в воду у побережья Сахалина.

Су-11 с ракетой Р-98М

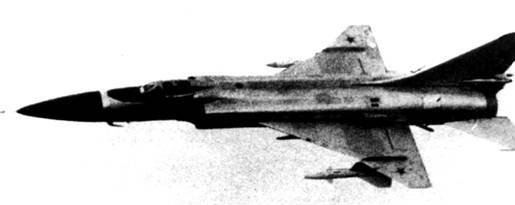

Су-15 с ракетами Р-98М

«Всепогодный истребитель-перехватчик» Су-15ТМ с ракетами Р-98М

В ходе совершенствования комплекса вооружения Су-15 он был оснащен новой РАС «Тайфун-М» (РП-26) и ракетами К-98М с увеличенной дальностью и защищенностью от помех. Диапазон перехвата по высоте полета целей расширился до 24 ООО м, по скорости - до 2500 км/ч, вдвое возросла дальность пуска Р-98МР. Комплекс Су-15-98М приняли на вооружение постановлением № 72-26 от 21 января 1975 года. На Су-15 ракеты подвешивались на ПУ-1-8, на Су-15ТМ - на унифицированных ПУ-2-8, позволявших использовать также НАР и бомбы.

Тяжелая УР Р-40 (изделие 46) в исполнениях с пассивной тепловой и полуактивной РГСН, созданная для МиГ-25П, (комплекс МиГ-25-40, принятый на вооружение 12 февраля 1971 года), выглядела еще более впечатляюще. Корпус ее был выполнен из стали, а крыло из титана - аэродинамический нагрев на больших сверхзвуковых скоростях перехвата вынудил конструкторов отказаться от применения обычных конструкционных материалов. Помимо этого, корпус защищался слоем наружной теплоизоляции, а обтекатели ГСН выполнялись из жаростойкого ситалла на основе кремния и оптокерамики.

Самолетная РАС РП-СА «Смерч-А» (РП-25) обеспечивала обнаружение целей с больших расстояний, всеракурсный захват РГСН типа ПАРГ-12 мог быть осуществлен с дальностей до 30 км. Как и у остальных ракет второго поколения, самонаведение начиналось захватом цели ГСН на подвеске под носителем. За рубежом, после недолгих опытов, ракеты с ТГСН стали оружием ближнего боя (хотя его рубеж с совершенствованием оборудования и достиг 10 - 15 км), для атак с больших расстояний предназначались только ракеты с РГСН. Для поддержания нормальной температуры на подвеске аппаратура охлаждалась жидким фреоном из баллона, размещенного в АПУ. При разработке Р-40 предполагался комбинированный способ наведения - командный вывод на рубеж захвата с последующим самонаведением, но от него отказались из-за высокой чувствительности к помехам. Для контроля за полетом Р-40 и фотографирования, позволяющего оценить ход атаки, служил трассер в хвосте.

Высокие требования привели к появлению на борту ракеты сложного оборудования: автопилота, антенн и блоков управления, трех мощных ПАД для питания рулевых приводов и электрогенераторов аппаратуры. Необходимость сохранения балансировки в довольно длительном полете обусловила центральное расположение двигателя и привела к необходимости вывода сопел двигателя по бокам корпуса, подобно ранним «ракетным снарядам» (выработка топлива в продолжительном полете при этом мало сказывалась на центровке ракеты). Сам двигатель П1Д-134 имел твердотопливную шашку массой 118 кг. Мощный двигатель и развитое крыло обеспечивали Р-40 возможность поражения высотных и скоростных целей, летящих с большим превышением. Плотная компоновка Р-40 заставила разместить боевую часть весом 38 кг в хвостовом отсеке за двигателем. Для повышения надежности подрыв БЧ производился комбинированным радиооптическим взрывателем (КРОВ) «Аист-М». Большая дальность, сложность и насыщенность системами обусловили значительный вес ракеты - 470 кг.

Предсерийный перехватчик МиГ-25П с ракетами Р-40

Р-40ТД на авиасалоне в Ле-Бурже

МиГ-25П с ракетами Р-40Р

Р-40Т и Р-40Р под крылом одного из первых МиГ-25П

Как и другие перехватчики того периода, МиГ-25П нес ракеты с ТГСН и РГСН, которые могли запускаться залпом или поочередно. Для подвески, коммутации с «бортом» носителя и пуска служило авиационное пусковое устройство АПУ-84-46 (84 - заводское наименование самолета, 46 - ракет).

Возникавшие при встрече с противником ситуации были разнообразны, и двух ракет, которые несли истребители начала 60-х годов, было явно недостаточно. После их пуска истребитель превращался в «голубя мира» и необходимость усиления бортового вооружения наметилась довольно быстро. В ходе модернизации самолета в конце 70-х годов в комплексе с новой РАС «Сапфир-25» были доработаны и ракеты, оснащенные принципиально новой радиолокационной ГСН того же типа, что и у ракет Р-24, и получившие наименование Р-40РД. В новом исполнении Р-40РД были способны селектировать низколетящие цели на фоне земли. Помимо этого, доработанные перехватчики получили возможность нести ракеты ближнего боя Р-60. В варианте Р-40ТД ракета вошла и в комплекс перехвата МиГ-31 (уже как ракета средней дальности).

Р-40ТД под перехватчиком МиГ-3 1

Р-40ТД в составе вооружения перехватчика МиГ-31
