Макет Р-ЗС на МиГ-21Ф-13

Р-ЗС на опытном истребителе Е-6Т

Для надежного функционирования систем ракеты следовало соблюдать установленную схему ее применения, ставшую впоследствии типовой. При вылете на задание включалось электропитание ракеты от самолетной сети для обогрева ее источников питания, раскрутки гироскопов ГСН и работы электроники. Когда обнаруженная цель оказывалась в поле зрения ГСН ракеты по дальности и азимуту, происходил ее захват и сигнализация летчику о возможности пуска, световая (лампочкой) и звуковая (зуммером в наушниках). Если же расстояние до цели становилось опасно малым, высвечивался сигнал «отворот». Нажатием на боевую кнопку воспламенялся пороховой аккумулятор давления для питания рулевых приводов и турбины электрегенератора, расфиксировались рули и начинал работать двигатель. Происходила расстыковка электроцепей ракеты и самолета, причем для сокращения времени схода ракеты с направляющей, рассоединялись не разъемы, а специальными резаками перерубались кабели, радикально и мгновенно освобождая ракету. После отхода на безопасное расстояние взводился взрыватель. Пилот после пуска был свободен в маневрировании и мог продолжать воздушный бой или проследить за результатами атаки. Ракеты можно было применять и по «тепловым» наземным целям - самолетам, машинам и кораблям с работающими двигателями, при этом неконтактный взрыватель отключался в расчете на прямое попадание. При промахе через 21 - 28 с ракета уничтожалась срабатыванием самоликвидатора. Была также отработана документация на упрощенный вариант по технологии военного времени К-13ВВ и высотную К-13В.

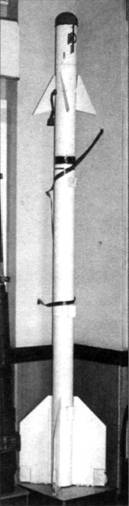

Ракета Р-ЗС

Р-ЗС прошла боевое крещение в боях во Вьетнаме, а затем и на Ближнем Востоке. Она оказалась неплохим оружием, неприхотливым и надежным. Однако тепловая ГСН Р-ЗС была чувствительна к погодным условиям (дождь и облачность поглощали ИК-излучение), атака была возможна только из задней полусферы, а для уклонения от нее противник использовал уход в сторону солнца - мощного естественного источника тепла (ночью такой ложной целью могла стать и «холодная» луна). На результативности пусков сказывались и ограниченные маневренные возможности ракеты при полете к цели, невозможность ее схода с направляющей при больших перегрузках в бою и недостаточно мощная боевая часть. Область возможных атак сокращалась также минимальной разрешенной дальностью (она определялась неспособностью ТГСН отслеживать быстро перемещающуюся по азимуту цель и собственной безопасностью при подрыве БЧ).

За 1966, первый год использования ракет Р-ЗС во Вьетнаме, ими были поражены 16 из 57 американских самолетов, сбитых истребительной авиацией. Их эффективность составила 35% при 46 пусках. Навыки и более тщательное соблюдение тактических рекомендаций позволили в следующем году повысить результативность ракетных атак: в 53 боях МиГ-21 сбили 50 самолетов. Подавляющее большинство пусков Р-ЗС осуществлялось сзади с малых дальностей (1200 - 2500 м), лишь 5% атак выполнялось с дистанций более 2500 м.

Ракеты Р-ЗС на польском МиГ-21 ПФМ

Ракеты Р-ЗС на МиГ-23М

Недостатки выучки и тактики сказывались и на применении ракет в ближневосточных боях: резкие маневры импульсивных арабских летчиков, не соблюдавших предписанные режимы пуска, приводили к безрезультатным пускам и напрасному расходу ракет. Так, в групповом бою 3 ноября 1968 года ценой победы над двумя израильскими «Миражами» было 13 израсходованных египтянами R-3C. В индо-пакистанском конфликте в декабре 1971 года из 10 побед, одержанных индийскими МиГ-21, 8 были достигнуты с использованием пушек и только 2 - пусками Р-ЗС. Успехи, таким образом, были относительными и ограничивались возможностями оружия, к этому времени уже далеко не нового. Вместе с тем, прошедшее десятилетие было отмечено не только прогрессом ракетной техники, но и эволюцией взглядов на ее использование.

Очевидная перспективность управляемого ракетного оружия привела в конце 50-х годов к полному пересмотру взглядов на роль истребительной авиации и тактику воздушного боя, особенно в авиации ПВО. Скорость самолетов стремительно росла, а бортовое радиоэлектронное оборудование становилось все более сложным, сближая истребитель с пилотируемой ракетой. Атмосфера эйфории послевоенного скачка в ракетной технике и электронике привела к тенденции создания полностью автоматизированных авиационных комплексов вооружения. Воздушный бой при этом сводился к наведению перехватчика на цель с наземного поста управления, обнаружению противника мощной бортовой РАС и поражению его УР с предельных дистанций. Траектория полета и последовательность операций перехвата описывались математически, программировались и заводились в «электронный мозг» истребителя.

Такой воздушный бой требовал и соответствующего ракетного вооружения, ряд образцов которого был создан в «самолетных» КБ, прямо к тому обязывавшихся. Для дальних перехватчиков КБ А.И. Микояна Е-152 предназначались УР К-9 с полуактивной РГСН, создававшиеся «самолетчиками» совместно с КБ-1, отвечавшим за системы наведения и управления. Свой вариант К-9 для перехватчика Т-37 разрабатывало КБ П.О. Сухого. Микояновская разработка, создававшаяся в комплексе автоматизированной системы перехвата «Ураган-5», в начале 1961 года была выведена на испытания, однако, несмотря на ряд оригинальных решений, судьба ее была недолгой и от ракеты вскоре отказались в пользу новых систем и перехватчиков.

Опытная УР К-9

Условия применения такой ракеты - большие скорости пуска и сближения с противником, неманевренный характер атаки и подсветка цели мощной РАС истребителя вызвали и ряд конструктивных особенностей. Мощный двух-режимный двигатель со стартовой тягой 5500 кгс вначале разгонял ракету до 1400 м/с, а затем переходил на крейсерский режим с тягой 2500-3000 кгс. По унаследованной от самолетов схеме переднее оперение называлось крылом (хотя и было поворотным), а задние - стабилизатором, оснащенным элеронами и роллеронами. Их комбинация объяснялась тем, что при дифференциальном отклонении управляемых крыльев роллероны становились неэффективными, и стабилизация осуществлялась элеронами. Вес К-9 составлял 245 кг, из которых 103 кг приходилось на двигатель, 15 кг весила РГСН и 27 кг - боевая часть с неконтактным радиовзрывателем, обладавшая радиусом поражения 20 - 30 м. РГСН К-9 была всеракурсной и позволяла атаковать самолет противника с любого направления, хотя ее несовершенство и ограничивало дальность пуска 9 км. Наведение ракеты на цель происходило по методу параллельного сближения, что требовало при подсветке цели непрерывного согласования частот, излученного носителем и отраженного от цели сигналов, и для приема излучения самолетной РАС на оперении были установлены штыри антенны канала синхронизации. Это громоздкое решение на последующих ракетах было заменено более изящным - размещением антенн в виде пластин на корпусе. Надежность К-9 была невысока - вероятность поражения цели одной ракетой составляла всего 0,55. Та же судьба постигла и «суховский» вариант К-9.
