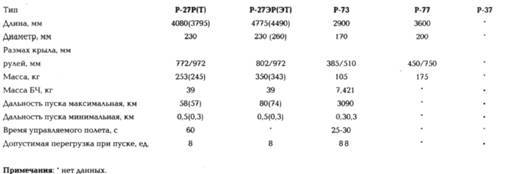

Ракета прошла в ГосМКБ «Вымпел» цикл создания в 1982 - 1989 гг. Одним из основных требований к ней была компактность, позволяющая размещать ракеты на внутренней подвеске перспективных боевых самолетов с целью повышения аэродинамических качеств и снижения заметности. Крыло Р-77 было редуцировано до узких пластин тонкого профиля, а рули могут складываться и имеют решетчатую конструкцию, имеющую малое сопротивление и стабильный шарнирный момент во всем диапазоне скоростей, высот и углов атаки с бес-срывным обтеканием. Складывающиеся рули позволили сделать ракету компактной, «укладывая» ее в квадрат со стороной 300 мм (что даже меньше, чем у Р-60). Силовые приводы - электрические. Твердотопливный двигатель Р-77 позволяет ей развивать скорость до М = 4.

Р-77 имеет комбинированное наведение: инерциальное с радиокоррекцией с переходом на активное радиолокационное по сигналу бортового вычислителя, определяющего дистанцию захвата цели собственной ГСН типа 9Б1348Э. На случай срыва захвата продолжается формирование «математической модели» цели с помощью самолета-носителя, позволяя осуществить траекторный захват цели или перенацелить ракету на другую цель. В условиях помех ГСН может осуществить пассивное самонаведение на их источник, совмещенный с целью и поразить обороняющегося по его же сигналам.

БЧ ракеты стержневого типа, снаряженная микрокумулятивными элементами, поражающими цель не только за счет механических повреждений, но и подрывом. Взрыватель лазерный, его настройка адаптируется к размеру цели для поражения наибольшим числом элементов БЧ. Для подвески служат пусковые АПУ-170 и катапультные АКУ-170, обеспечивающие запуск из внутренних отсеков носителя. Р-77 обеспечивает выполнение атаки в разных режимах: в инерциальном с переходом на активное самонаведение, по специальным траекториям при воздействии помех или без использования командно-инерциального этапа, если бой идет на минимальных дальностях - в этом случае сразу включается активная головка. Лазерный взрыватель дополнен контактным на случай прямого попадания или падения на землю для самоликвидации. Разрабатывались также варианты с комбинированным ракетно-прямоточным двигателем, позволяющим увеличить дальность, для поражения самолетов ДРЛО на дистанциях до 150 км, и в комплектации с ТГСН. На вооружение Р-77 принята в феврале 1994 года.

Р-77 в составе вооружения перехватчика МиГ-31 М

Подобную схему наведения (инерциальное + активное радиолокационное) используют и Р-37 (первоначально именовалась Р-ЗЗС), предназначенные для дальних перехватчиков

МиГ-31М, оснащенных РЛС «Заслон-М» с дальностью обнаружения до 400 км и возможностью наведения одновременно до шести ракет. Комплекс позволяет поражать цели, летящие на высотах до 40 км со скоростью до М = 6 на дальностях до 300 км.

Основными направлениями дальнейшего развития УР «воздух - воздух» являются повышение автономности ракет, автоматизации их применения, снятие ограничений при пуске, рост надежности, простоты и безопасности в эксплуатации. Новые решения в конструкции УР приближают их к идеальному оружию, способному самостоятельно обнаружить цель, опознать ее, произвести пуск в наиболее выгодный момент и гарантированно поразить противника.

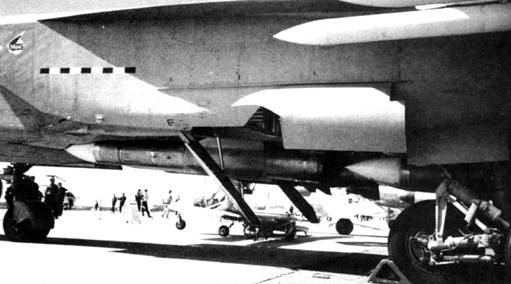

Р-37 на подфюзеляжной подвеске истребителя МиГ-31 М

Опытный истребитель МиГ-23 с ракетами Р-23Р

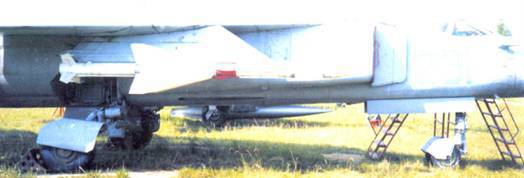

Р-23Р и Р-60 на подвеске истребителя МиГ-23М

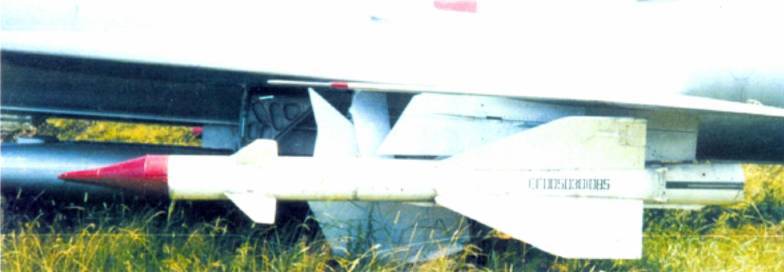

Учебный вариант Р-27Р, предназначенный для «тактических» ракетных атак

Южноафриканский истребитель «Мираж» F. 1, доработанный под вооружение ракетами Р-73

Учебная Р-40ТД под крылом перехватчика МиГ-31

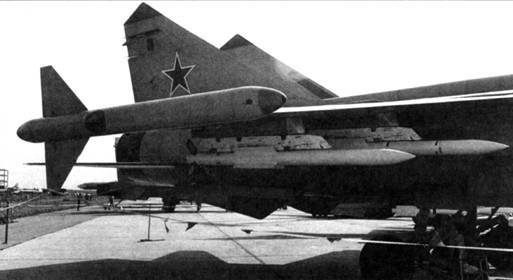

Р-37 и Р-77 на подвеске истребителя МиГ-31

Послевоенное развитие авиационной техники, сопровождавшееся стремительным возрастанием скорости боевых самолетов, преодолением звукового барьера и освоением больших высот полета, существенно изменило требования к авиационному вооружению. Неудовлетворительность прежних средств поражения была ощутимой прежде всего для истребителей, вступивших в реактивную эпоху с вооружением из авиационных пушек.

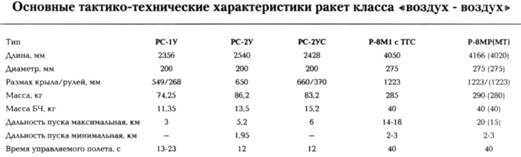

Надежный перехват воздушных целей могло обеспечить только создание качественно нового оружия, способного поразить цель на большом расстояния с высокой точность» и надежностью. Таким оружием стали принятые на вооружение в пятидесятых годах управляемые ракеты. Появление их стало возможным в результате бурного развития в первое послевоенное десятилетие электроники и радиолокации, создания новых материалов и технологии, теории управления и. конечно, самой ракетной техники.

До настоящего времени создано четыре поколения авиационных ранет класса «воздух-воздух», продолжается дальнейшая модернизация уже существующих образцов, разрабатываются новые управляемые ракеты этого класса.

Основными направлениями дальнейшего развития УР воздух - воздух являются повышение автономности ракет, автоматизации их применения, снятие ограничений при пуске, рост надежности, простоты и безопасности в эксплуатации. Новые решения в конструкции УР приближают их к идеальному оружию, способному самостоятельна обнаружить цепь, опознать ее, произвести пуск в наиболее выгодный момент и гарантированно поразить противника.
