Ракеты с подстроенными по частотам определенного радиолокатора ГСН несут маркировку «своего» самолета

Р-27ЭР на выставке в Жуковском

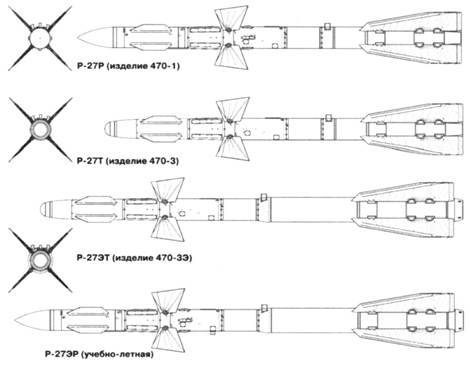

Пуск ракеты, обладающей мощной двигательной установкой, может привести к повреждению самолета-носителя или помпажу его двигателя. Это потребовало создания и для Р-27 (помимо обычного пускового устройства АПУ-470) авиационной катапультной установки АКУ-470, «выстреливающей» ракету на безопасное расстояние при пуске.

В целом простая конструкция Р-27, повышающая надежность, сочетается с высоким совершенством всех ее систем. Уровень оборудования ракеты характеризуется уже тем, что в процессе целеуказания ее ГСН получает цифровые команды от бортового комплекса истребителя, оперирующего 32-значными числами. Успех современного скоротечного боя решают доли секунды, и даже малейшая задержка наведения и пуска может сорвать атаку. Поэтому в ракетах нового поколения может применяться целеуказание от бортовых радиолокационных, теплопеленгационных и оптико-электронных прицелов истребителя от нашлемной системы летчика (направление на цель он обозначает поворотом головы), или самостоятельный поиск и захват цели ГСН ракеты. После получения целеуказания Р-27Р готова к пуску через 1 - 1,5 с. В двухэтапной схеме наведения Р-27Р (ЭР) при пуске на большую дальность инерциальный режим полета ракеты, ориентированный на «математическую» цель, сопровождается коррекцией ее положения по радиолинии с РЛС носителя, позволяя парировать маневры и уклонение противника.

Комбинированное наведение появилось «не от хорошей жизни» - имеющаяся элементная база аппаратуры не позволяла достичь гарантированного превосходства по дальности над ракетами вероятного противника, РГСН Р-27 устойчиво захватывала цель только с 25 км, но двухэтапный полет обеспечил максимальную дальность пуска в 2 - 2,5 раза больше, выполнив заданные требования.

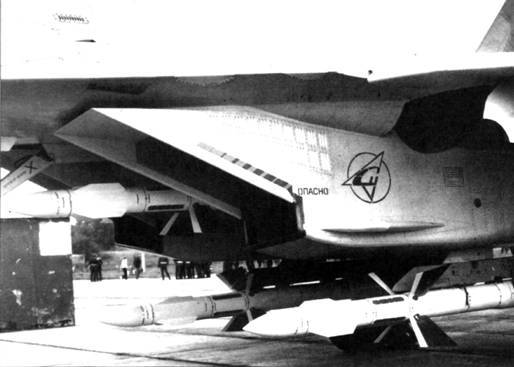

Истребитель Су-27 может нести до шести ракет типа Р-27

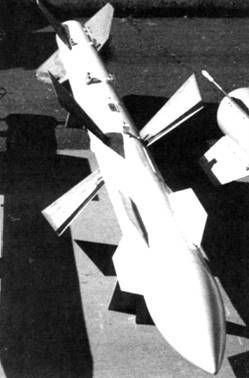

Р-27Р в выставочной экспозиции

Возможен и пуск ракеты в сторону самолета противника с последующим автономным захватом в полете. Для учебных целей служат оснащенные регистратором Р-27УТ с ТГСН и РГСН и Р-27УД, предназначенная для тренировок техсостава. В экспортном исполнении ракеты именуются Р-27Р1, Р-27Т1, Р-27ЭР1 и Р-27ЭТ1.

Дальний вариант Р-27ЭМ, отличающийся двигателем и энергетикой для обеспечения вдвое более продолжительного полета, оснащен РГСН с той же двухэтапной системой наведения - инерциальной с радиокоррекцией с переходом на активное радиолокационное самонаведение на конечном участке полета. Его дальность составляет 170 км. Вариант Р-27ЭА несет активную моноимпульсную доплеровскую РГСН типа 9Б1103, позволяющую реализовать три схемы применения: двухэтапную с активным самонаведением на конечном участке, полностью автономную после начального целеуказания и программированную с вводом данных бортовому автопилоту. Активная РГСН имеет вдвое меньшие габариты, чем обычная для Р-27Р, и меньшую массу аппаратной части (14,5 кг против 21,5). Применение активного самонаведения позволяет реализовать в бою принцип «пустил-забыл», высвобождая летчика для атаки следующих целей.

Конструкция ракеты Р-73 отвечает особенностям ближнего боя современных истребителей. Чтобы избавить летчика от потерь времени на выбор оружия малой или средней дальности в быстро меняющейся боевой обстановке, разрешенная дистанция пуска Р-73 увеличена до 30 км, что привело к появлению термина «ракета промежуточной дальности». В таком варианте РМД1 с ТГСН «Маяк» ракета имеет углы целеуказания + 45°, у РМД2 диапазон увеличен до +60°, а дальность пуска - до 40 км. ГСН позволяет отслеживать цель, перемещающуюся с угловой скоростью до 600/сек, а также отстраиваться от естественных и искусственных помех с помощью цифровой обработки сигнала.

Достижение сверхманевренности обеспечивает установка газодинамических интерцепторов, управляющих реактивной струей двигателя и дестабилизаторов, выполняющих на Р-73 еще одну функцию: они расположены перед рулями и уменьшают местные углы атаки, предохраняя рулевые поверхности от срывов потока и падения эффективности при резких маневрах. Газодинамическое управление обеспечивает высокую маневренность сразу после пуска, когда скорость еще не высока и эффективность обычных рулей недостаточна. Отклонение струи позволяет ракете, едва сошедшей с АПУ, менять направление полета на 90° и более. Р-73 практически не накладывает ограничений на условия пуска и маневры носителя.

Высокая управляемость и сверхманевренность Р-73 позволяет ей атаковать цели, летящие на высотах от 5 м с перегрузками до 12 не только на догонных, но и на встречно-пересекающихся курсах, атакуя их по оптимальным «ломаным» траекториям практически без радиусов виражей с собственными перегрузками до 40. Двигатель тягой 7700Н сообщает ракете высокую энерговооруженность, благодаря чему она может запускаться и в заднюю полусферу для обороны носителя. Такая методика «обратного старта» прошла испытания, доказав свою эффективность, и в разработках перспективных советских истребителей предусматривалась установка дополнительной РЛС для поиска и целеуказания в задней полусфере. Автопилот Р-73, выполненный на основе микроэлектроники и оснащенный датчиками углов атаки и скольжения по принципу действия и объему выполняемых операций сопоставим с самолетной САУ.

Р-73 под крылом истребителя МиГ-29К

От случайного срабатывания и повреждений узлы Р-73 на подвеске защищены предохранительными чеками, струбцинами и заглушками

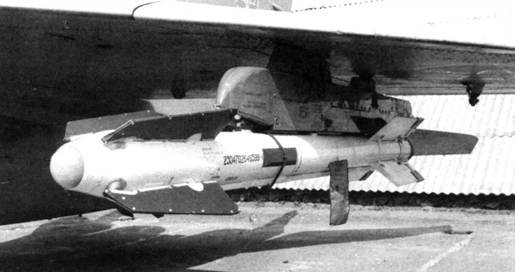

Р-73 на пусковом устройстве АПУ-73-1Д истребителя МиГ-29

Демонстрационный образец Р-73

Работа газодинамических интерцепторов и рулевых поверхностей потребовала установки ПАД увеличенной производительности. Он расположен в центральной части ракеты и газ под давлением разводится к силовым приводам по наружным трубопроводам, прикрытым гаргротом. В разных исполнениях Р-73 оснащается лазерным или радиовзрывателем. Поражающими элементами БЧ массой 7,4 кг служат массивные урановые стержни. Учебный вариант ракеты с регистратором записей носит название УЗР-73, экспортное исполнение ракеты - Р-73Э. Для подвески ракет служит пусковое устройство АПУ-73-1 Д. На вооружение Р-73 приняли в июне 1984 года.

Был разработан также вариант Р-73М, оснащенный ГСН с многоплощадочным двухдиапа-зонным фотоприемником повышенной помехозащищенности со вдвое большей чувствительностью и дальностью захвата. Зона целеуказания Р-73М расширена до +90°, а для повышения поражающего действия автопилот при подлете к цели направляет ее с факела двигателя на центральную часть самолета.
