✓ не подвергайте физической деформации;

✓ оборудование монтируется в горизонтальном положении, и не допускается вибрация в месте установки;

✓ устанавливайте прибор в месте с хорошей вентиляцией, а также не допускайте засорения вентиляционного отверстия;

✓ допускается использовать только в пределах номинальных входных и выходных напряжений сигнала и питания.

На примере качественной и популярной цветной видеокамеры модели JSC–XV 540IR с форкусным расстоянием объектива 5-50 мм, облаченного во влагоустойчивый корпус IP65 (рис. 1.3), рассмотрим практику монтажных работ и их особенности.

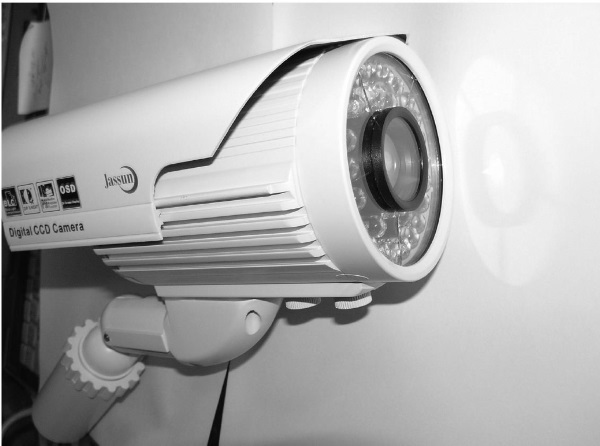

Рис. 1.3. Внешний вид популярной видеокамеры для стационарной установки модели JSC–XV 540IR

Камера JSC–XV 540IR рассчитана на быструю установку, самостоятельное обслуживание, имеет самобытный дизайн, привлекательную цену в своем ценовом сегменте. Камера в уличном исполнении со встроенной ИК подсветкой дальностью до 40 м, применяется для круглосуточной системы видеонаблюдения и предназначена для работы при недостаточном или полном отсутствии внешнего освещения в ночное время.

Камера имеет степень защиты IP65 (пыле-, влагонепроницаемая, защищена от сильных водяных струй во всех направлениях) и возможность обогрева, что позволяет производить установку на улице без применения дополнительных гермокожухов. Предназначена для работы в диапазоне температур от -40 до +60 °C.

Отличительные особенности видеокамеры JSC–XV 540IR

Наличие эффективного, впитывающего влагу компонента внутри камеры.

При переходе из холодного в теплое состояние, например после холодной ночи, в устройстве образуется влага, так называемый эффект росы. Этот компонент (опция) является хорошим абсорбирующим веществом и не дает влаге попадать на электронные платы, предотвращая короткое замыкание или коррозию платы, ведущую к выходу камеры из строя.

Печатная плата с радиоэлементами (внутри корпуса камеры) защищена от воздействия осадков специальным влагостойким лаком. Это решение предотвращает преждевременный выход сложного электронного устройства из строя.

Применяемые электронные компоненты не изменяют свои характеристики при переменах температур (в пределах температур, указанных в спецификациях).

Фокусное расстояние объектива 5-50 мм позволяет получать четкую картинку с очень хорошей детализацией (видны пуговицы на одежде) на расстоянии до 20 м.

Изоляция кабельного ввода и кабеля изнутри

Если при установке камеры кабель обрезается кусачками и соединение защищается только изолентой, это не обеспечивает необходимую влагозащиту. Во избежание попадания влаги через провода в камеру все модели этой серии камер имеют дополнительную изоляцию.

Используется уличный кабель, позволяющий производить установку камеры в морозы до 240 °C без повреждения оболочки, которое приводит к проникновению влаги в кабель и камеру, повреждению жил кабеля и, как следствие к изменению характеристик кабеля.

Особенностью видеокамеры JSC–XV 540IR является электрическая и термоизоляция платы от металлического корпуса для защиты от наведенных электрических импульсов (помех) и промерзания платы, которое приводит к изменению характеристик компонентов и, как следствие, к помехам.

Из отличителных особенностей я добавил бы двойное стекло перед объективом.

Назначение данной функции заключается в предотвращении самозасветки изображения вследствие попадания грязи на защитное стекло камеры.

Камеры этого класса разработаны специально для эксплуатации в относительно суровых условиях русской зимы. Для эффективного обогрева камеры достаточно просто разместить «грелку» и термостат, грамотно расположить их относительно друг друга, платы камеры и фронтального стекла.

Из недостатков, обнаруженных при длительном практическом использовании, отмечу то, что двойное стекло трескается (см. рис. 1.4) как раз из-за разницы температур (в сильный мороз) снаружи и внутри корпуса видеокамеры. Хотя, такой дефект существенно не влияет на качество передаваемого изображения.

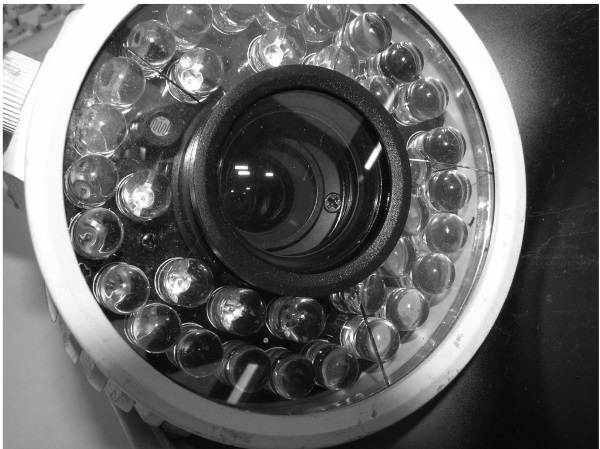

Рис. 1.4. Вид на треснувшее стекло перед объективом

На качество картинки влияют (кроме фокусного расстояния объектива) особенности ПЗС-матрицы и качество сборки видеокамеры. На рис. 1.5 и рис. 1.6 представлены две видеокартинки одной и той же местности, полученные с двух разных (по техническим характеристикам) видеокамер.

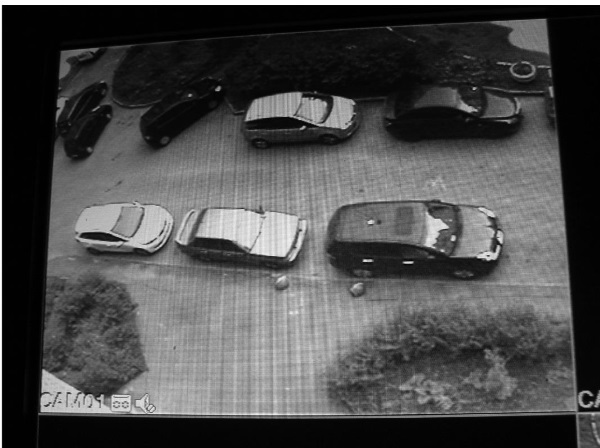

Рис. 1.5. Видеокартинка, полученная с видеокамеры JSC–XV 540IR

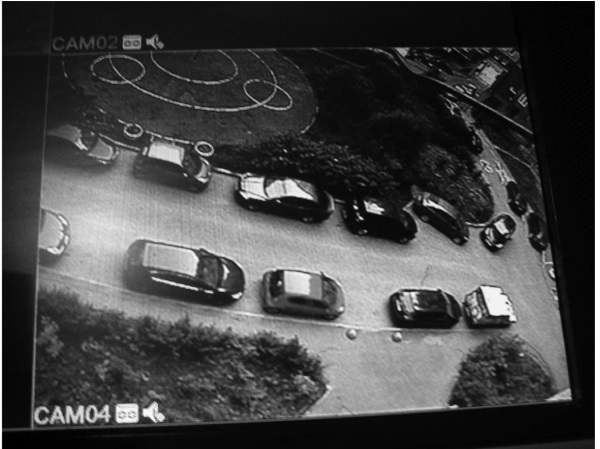

Рис. 1.6. Видеокартинка, полученная с видеокамеры StreetCAM 500IR

Из-за качества конкретной модели может отличаться и цветовое насыщение видеокартинки. Так практикой установлено, что при падении освещенности до определенного уровня разные уличные видеокамеры ведут себя неодинаково.
