О ВАЖНОСТИ ИК ПОДСВЕТКИ

Люди, которые устанавливают видеокамеры, склонны забывать, что в коридоре не всегда бывает достаточно света, чтобы видеокамера восприняла то, что воспринимает глаз человека. Допустим, в подъезде не горит лампа освещения, ночь, раздается звонок, владелец помещения включает монитор и… ничего не видит.

Все это происходит потому, что у разных камер определенный порог светочувствительности, который определяется числом lux.

Хорошие камеры чувствительны в ИК-диапазоне, и излучение ИК-подсветок позволяет увидеть того, кто находится в «зоне видимости», даже в полной темноте и (или) в темное время суток.

Если сама видеокамера с ИК подсветкой (рис. 1.1) не обеспечивает приемлемой «картинки», то можно установить дополнительную подсветку. Внешний вид ее представлен на рис. 1.2.

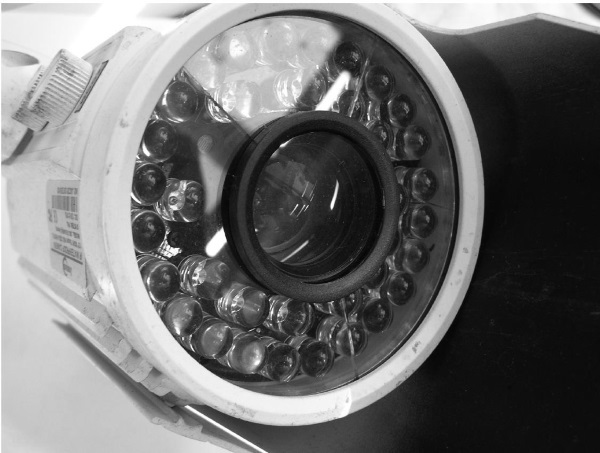

Рис. 1.1. Вид на видеокамеру для стационарной установки VC-SN548CDNLV2

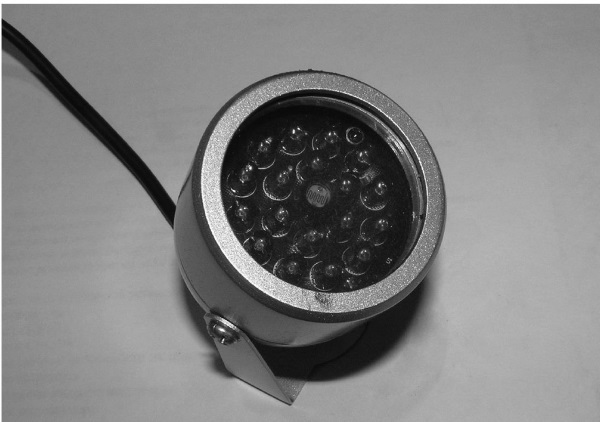

Рис. 1.2. Вид на прожектор дополнительной ИК подсветки модели SAL-10

Такой блок снабжен встроенным фотореле, включается автоматически при наступлении сумерек (затемнении) и потребляет ток в пределах 300 мА. Установить дополнительный прожектор можно как на недвижимом объекте, направив его в зону «видимости» основной видеокамеры, так и на автомашине – для лучшего качества записи файла в видеорегистраторе в темное время суток.

Они буквально без корпуса и предназначены для монтажа во внутренних помещениях объекта. Тем не менее качество сборки и их надежность при соблюдении условий эксплуатации, заявленных производителем, – на высоте.

Есть специальные корпуса для наиболее распространенных бескорпусных (или модульных) камер, к примеру SK-1004. Их используют:

✓ в вызывных панелях видеодомофонов, к примеру в панелях серии AVC обычно ставят камеры SK-1004CP;

✓ бескорпусные камеры с точечным объективом типа pin-hole используют для скрытой установки в корпусе действующих часов, корпусе ИК-датчика и в ряде других сопоставимых случаев. Да, можно использовать в этом случае и корпусные камеры, но незачем, поскольку предполагается, что их все равно не будет видно. Как правило, камера без корпуса стоит дешевле и имеет меньшие габариты, чем камера в корпусе. Бескорпусные камеры также замуровывают в холодные железобетонные и кирпичные стены, дополнительно обернув изоляционным материалом. Если питание на такую камеру подается постоянно, то они «согревают» и себя (что важно в холода), и часть стены в месте установки;

✓ на базе бескорпусных камер создано большинство бескорпусных видеоглазков, к примеру камеры со стандартными объективами типа SK-1004С. Непосредственно установка и монтаж в таком случае обходится дешевле. К примеру модуль SK-1004C с насадкой ОН-170У, имитирующей снаружи обычный глазок и расширяющей угол обзора вплоть до 170°, стоит чуть меньше 1000 рублей в розницу.

Дверной видеоглазок – современное электронное устройство, предназначенное для дистанционного наблюдения на экране удаленного видеомонитора. Видеоглазок с наружной стороны двери почти ничем не отличается от обычного дверного глазка, поэтому он не привлекает к себе особого внимания, и распознать его может только опытный специалист или антисоциальный элемент; ни в тех, ни в других (когда спрос рождает предложение) сегодня нет недостатка.

Основное достоинство видеоглазка заключается в том, что хозяину нет надобности самому подходить к двери затем, чтобы узнать, кто за ней находится. Иллюстрация его эффективной работы даны в заключении главы 2 настоящей книги, где описывается практическое устройство видеоусилителя.

Видеоглазок – это сложный радиоэлектронный прибор, состоящий из миниатюрной видеокамеры с ПЗС-матрицей и специального объектива, адаптированного для прикрепления к двери. К примеру, в моделях SK-1004C + ОН-170У, KPC-500B + ОН-170У это видно наиболее наглядно: отдельно камера и отдельно насадка. А в моделях для быстрой установки насадка и камера составляет единую конструкцию.

Если серьезно подойти к вопросу о том, можно ли подключить видеокамеру или видеоглазок к обычному телевизору, какова максимальная длина провода от телевизора до видеокамеры, то надо рассматривать его предметно.

Видеокамера подключается к телевизору напрямую через низкочастотный вход (разъемы типа «тюльпан» или SCART). Понадобится источник питания, для камеры.

Переключение между режимами телевизор/видеокамера осуществляется аналогично переключению телевизор/видеомагнитофон (TV/AV).

Максимальное допустимое расстояние между телевизором и видеокамерой зависит от типа используемого провода. Практика показывает, что при использовании мультикабеля провод можно уверенно тянуть до 100–150 м.

При бо́льших расстояниях необходимо использовать видеоусилитель. Мультикабель имеет в себе 3–6 жил проводов (в том числе для питания устройства).

Электронная схема для автоматического включения видеодомофона или телевизора (удаленного дисплея) представлена в разделе 2.6 главы 2 настоящей книги.

Что надо знать перед монтажом видеооборудования

Во избежание повреждения матрицы не направляйте объектив видеокамеры на очень яркие объекты и солнце.

В целях безопасности перед настройкой камеры, установкой или заменой любых частей отключайте устройство от сети 220 В.

Перед использованием камеры проверьте, чтобы все электрические кабели и шнуры установлены правильно (в соответствии с данной инструкцией).

Во избежание коротких замыканий не оставляйте посторонние предметы внутри камеры.

Во избежание попадания влаги внутрь корпуса перед установкой камеры убедитесь в его герметичности путем осмотра корпуса, соединений и кабельных вводов.

Также убедитесь в отсутствии видимых повреждений и признаков того, что камера была разобрана, и не собрана должным образом.

Монтаж могут выполнять только квалифицированные специалисты. Не пытайтесь самостоятельно устранить неисправности камеры.

Если видеокамера требует чистки, протрите ее, а также защитные стекла и стекло кожуха мягкой тканью, специально предназначенной для их чистки.

Поскольку речь идет не о самодельных, а о промышленных высокоинтегрированных и относительно дорогих (в том числе в случае ремонта) устройствах, перед использованием видеооборудования (видеокамер, устройств записи, воспроизведения и хранения информации, источников питания к ним и сопутствующих устройств) прочтите о всех мерах предосторожности в инструкциях по эксплуатации.

Меры предосторожности:

✓ не ставьте тяжелые предметы или другое оборудование на видеокамеры и регистраторы;

✓ не допускайте попадание внутрь устройств посторонних предметов и жидкости;

✓ необходимо периодически вытирать пыль (тонкой кистью) на печатной плате, разъеме, корпусе вентилятора, корпусе. Перед чисткой выключите питание и выньте вилку разъема питания (штекер) из розетки;

✓ не пытайтесь в случае поломки самостоятельно ремонтировать оборудование, обратитесь к опытному специалисту или в сервисный центр;

✓ храните и используйте означенные устройства при температуре окружающей среды в диапазоне 0…+40 °C;

✓ избегайте попадания прямых солнечных лучей и не устанавливайте устройство вблизи источников тепла;

✓ не устанавливайте данное устройство во влажных помещениях;

✓ не подвергайте устройство дымовой, пыльной среде;
