SG-540 построен на основе газоотводного двигателя, запирание — поворотом затвора на два боевых упора. Возвратная пружина расположена вокруг штока газового поршня и сжимается между специальным воротником на штоке и передней стенкой ствольной коробки. Газовый шток своим хвостовиком вставляется в затворную раму и фиксируется при помощи вставляемой сбоку в затворную раму рукоятки взведения затвора. Ствольная коробка штампованная из стали, состоит из двух половин — верхней и нижней, соединяемых двумя поперечными штифтами. Ствол ввернут в верхнюю часть ствольной коробки, при неполной разборке из ствольной коробки извлекается задний штифт, при этом коробка «переламывается» в передней части. После извлечения рукоятки заряжания затворная рама с затвором вынимаются из ствольной коробки назад, а газовый поршень со штоком и возвратной пружиной извлекаются отдельно. Ударно-спусковой механизм — курковый, с переводчиком режимов огня, выполняющим также роль предохранителя. Газоотводная камера имеет трехпозиционный газовый регулятор — 2 положения для стрельбы в обычных и тяжелых условиях и третье — для стрельбы винтовочными гранатами (газоотводный канал закрыт). Ствол оснащен комбинированным компенсатором-пламегасителем, служащим также направляющей для пуска винтовочных гранат. Прицельные приспособления включают в себя мушку на газоотводной камере и целик барабанной конструкции с набором диоптрических отверстий для разных дальностей стрельбы. Цевье выполнено из пластика, под ним расположена легкая складная двуногая сошка. Приклад может быть пластиковый постоянный либо трубчатый складной вбок, из металла. SG-540 может комплектоваться штык-ножом и креплением для оптического прицела.

Карабин SG-543 отличается от базовой модели только укороченным стволом и измененным пламегасителем, не позволяющим использовать винтовочные гранаты. Вариант SG-542 под патрон 7.62 мм НАТО имеет увеличенные прямоугольные магазины на 20 патронов. Кроме того, нужно отметить что современные автоматы SG-540–1 и SG-543–1 Чилийского производства комплектуются прозрачными пластиковыми магазинами на 30 патронов, по типу магазинов от SG-550, вместо оригинальных металлических магазинов на 20 или 30 патронов.

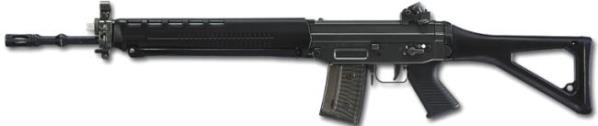

Штурмовая винтовка (автомат) SG-550 была разработана в 1979–1980 годах швейцарской компанией SIG в для участия в конкурсе на новый автомат для швейцарской армии (на замену автомату  SIG Stgw.57 калибра 7.5×55). Автомат SIG SG-550 создавался на основе предшествовавших ему моделей SIG SG-540 и SG-541, причем основные модификации касались облегчения оружия. В 1983 году SIG SG-550 был официально принят на вооружение швейцарской армии под обозначением Stgw.90, но производство, из-за проблем с финансированием, началось только в 1986 году. Позже на основе SG-550 были разработаны карабин SG-551 и укороченный автомат SG-552, а также их гражданские версии, не имеющие возможности вести огонь очередями. В целом, автоматы семейства SIG SG-550 являются одними из лучших в своем классе, отличаясь высокой надежностью, точностью стрельбы и удобством в обращении.

Автомат SIG SG-550 построен на основе газоотводного двигателя, запирание — поворотом затвора на два боевых упора. Возвратная пружина расположена вокруг штока газового поршня над стволом и сжимается между специальным воротником на штоке и передней стенкой ствольной коробки. Газовый шток своим хвостовиком вставляется в затворную раму и фиксируется при помощи вставляемой сбоку в затворную раму рукоятки взведения затвора. Ствольная коробка штампованная из стали, состоит из двух половин — верхней и нижней, соединяемых двумя поперечными штифтами. Ствол ввернут в верхнюю часть ствольной коробки. При неполной разборке из ствольной коробки извлекается задний штифт, при этом коробка «переламывается» в передней части. После извлечения рукоятки заряжания затворная рама с затвором вынимаются из ствольной коробки назад, а газовый поршень со штоком и возвратной пружиной извлекаются отдельно после удаления цевья. Ударно-спусковой механизм — курковый, с переводчиком режимов огня, выполняющим также роль предохранителя. При необходимости в УСМ может устанавливаться отдельный независимый модуль, обеспечивающий стрельбу с отсечкой по 3 выстрела. Газоотводная камера имеет трехпозиционный газовый регулятор — 2 положения для стрельбы в обычных и тяжелых условиях и третье — для стрельбы винтовочными гранатами (газоотводный канал закрыт). Ствол оснащен комбинированным компенсатором-пламегасителем, служащим также направляющей для пуска винтовочных гранат. Прицельные приспособления включают в себя мушку на газоотводной камере и целик барабанной конструкции с набором диоптрических отверстий для разных дальностей стрельбы. Цевье выполнено из пластика, под ним расположена съемная легкая складная двуногая сошка. Приклад пластиковый, скелетный, складной вбок. SG-550 может комплектоваться штык-ножом и креплением для оптического прицела. В швейцарской армии автоматы Stgw.90 иногда комплектуются 4Х прицелом, экспортные варианты всех модификаций могут комплектоваться коммерческими оптическими или коллиматорными («красная точка») прицелами. Автоматы современных выпусков могут комплектоваться направляющей типа Picatinny rail на верхней поверхности ствольной коробки, вместе или вместо открытых прицельных приспособлений. Варианты SG-551 SWAT и SG-552 зачастую комплектуются прицелами ACOG, а также имеют специальные крепления на цевье для аксессуаров типа фонаря или лазерного целеуказателя.

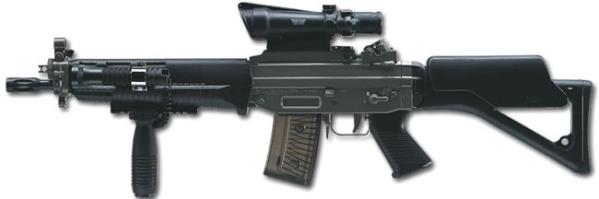

Карабин SG-551 отличается от базовой модели только укороченным стволом и измененным пламегасителем, не позволяющим использовать винтовочные гранаты, а также отсутствием сошки и невозможностью установки штыка.

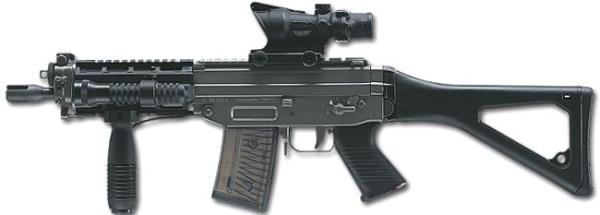

Укороченный автомат SG-552 имеет еще более короткие ствол и цевье. Из-за короткого ствола и, как следствие, короткого штока газового поршня, возвратная пружина у SG-552 расположена в ствольной коробке, позади затворной рамы, и действует непосредственно на затворную раму, а не на шток газового поршня.
