Рис. 2.26

При взрыве заряда с облицовкой, угол раствора которой значителен, формируется поражающий элемент называемый ударным ядром (справа от облицовки). Правда, на ядро он мало похож, и автор полагает, что более точен английский термин Explosively Formed Projectile – «снаряд, формируемый взрывом». Ударное ядро может пробить броню толщиной до 0,8 диаметра заряда, но обеспечивает значительный заброневой эффект (справа: ядро прорвалось сквозь броню)

Рис. 2.27

Если облицовка кумулятивной выемки – полусферическая, то образуются поражающий элемент с промежуточными, по сравнению с элементами, формируемыми из остроконических и тупоконических облицовок, характеристиками – как по бронепробитию, так и по заброневому действию. Заряды с полусферическими облицовками применяются в основном для инженерных боеприпасов. Слева – серия рисунков, поясняющих процесс образования ударного ядра, справа – каверна в броне после попадания ударного ядра

Компьютеров в воюющей Германии не было, но кумуляция и другие полезные явления исследовались тщательно, с немецкой педантичностью. В германских оружейных фирмах существовала эффективная система поощрения сотрудников, генерировавших новые идеи: зарплата их достигала 11000 райхсмарок ($4500 по тогдашнему курсу)[26] – выше, чем у дирекции. Конечно, суетились вокруг неутомимые бойцы невидимого фронта, случались и аресты (бдительностью-то «дела» не испортишь!) но о том, что стимулом был не страх, а поощрение, свидетельствует ряд новаторских решений, многие из которых не потеряли актуальности и сейчас. Вот только предприняты были эти усилия поздновато – первые результаты их подоспели «за пять минут до двенадцати»…

Рис. 2.28

Связка самолетов «Мистель». В носовой части Ju-88A4 – длинная штанга с ударным взрывателем, обеспечивающая подрыв заряда на фокусном расстоянии от цели. Формирование ударного ядра заканчивается на этом расстоянии, но далее, в отличие от кумулятивной струи, сформированный взрывом снаряд остается компактным и сохраняет поражающие свойства на значительных (до сотен метров) дистанциях. Сфотографирована модель, поскольку черно-белые фотографии «Мистель» военных лет – плохого качества

Зато и через несколько десятилетий после войны научные программы многих стран базировались на заделе, созданном немецкими учеными. Так, в плане исследований на 1947 г., представленном на утверждение президенту США, до 80 % разделов содержали аннотации германских результатов.

Рис. 2.29

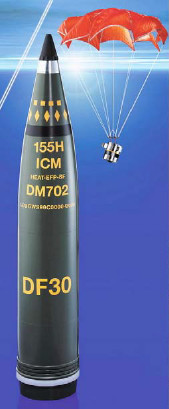

Слева: разработанный в 90-х годах 155-мм германский артиллерийский снаряд и его кассетный элемент. Купол парашюта ассиметричен, за счет чего боевой элемент вращается, сканируя местность под собой по спирали. Он не имеет органов управления и не наводится на цель, но когда та оказывается в его «прицеле» – стреляет (почему и назван самоприцеливающимся). Справа: рисунок-кинограмма поражения танка в решетку воздухозаборника двигателя ударным ядром. Основные цели кассетных артиллерийских снарядов – колонны бронетехники, двигающиеся к фронту

В Германии действовали десятки научных учреждений и полигонов. Примером может служить Luftfahrtforschungsanstalt, который располагал несколькими видами аэродинамических труб, в том числе – со сверхзвуковыми режимами течения. Даже в самые последние недели войны продолжалось строительство еще одной, самой крупной. На моделях (рис. 2.31) изыскивались оптимальные формы снарядов для ствольных и реактивных систем.

Рис. 2.30

Слева – результат компьютерного моделирования процесса пробития брони ударным ядром. Откольные элементы – острые стальные пластинки – весьма опасны для тех, кто находится за подвергшимся ударному воздействию стальным листом (справа)

К концу войны артиллерия осталась наиболее действенным огневым средством, которое германская армия противопоставляла наступательным замыслам противника. Замена или существенная модернизация наиболее массовых артиллерийских систем требовала, помимо материальных затрат, значительного времени на переучивание расчетов и перестройку системы снабжения. Проигрывавшая войну Германия не располагала ни временем, ни достаточными ресурсами, поэтому основные усилия в области повышения эффективности были связаны с разработкой новых боеприпасов – они небольшими партиями поступали во фронтовые части сразу после ограниченного числа отстрелов. Но определение их эффективности было затруднено: противник наступал.

Рис. 2.31

Модели артиллерийских снарядов и неуправляемых ракет, предназначенные для исследований в аэродинамической трубе

Особо следует упомянуть о реактивной артиллерии, поскольку эту тему до сих пор окружает сонм мифов. Германские войска располагали еще до начала войны вполне отработанными образцами реактивных минометов «Небельверфер 35, 38 и 41» (цифры обозначают год принятия на вооружение) а также химическими, зажигательными и осколочно-фугасными боеприпасами к ним. В дальнейшем вместо 100 и 150 миллиметровых «Небельверферов» первых серий появились 210 (42 г.), 280, 300 (43 г.) и 320 миллиметровые. Для них были разработаны пяти– и шестиствольные пусковые установки, однако реактивные гранаты могли запускаться также из укупорочных ящиков. «Небельверферы» применялись при штурме Севастополя, под Сталинградом, а также при подавлении Варшавского восстания.

В вермахте хорошо знали не только о преимуществах реактивных снарядов, но и о недостатках, в первую очередь – о значительном рассеянии при стрельбе[27] (взгляните на правую часть рис. 2.32: факелы взлетевших «эрэсов» указывают, что разброс курсовых углов их траекторий значителен). Немецкие специалисты не усматривали никаких мистических тайн в советских реактивных снарядах – они попали к ним в руки уже ранней осенью 1941 г. К концу же войны запас трофеев был столь велик, что советскими установками и их изготовленными в Чехословакии[28] копиями стали оснащать бронетранспортеры вермахта.

Рис. 2.32
