Рис. 2.19

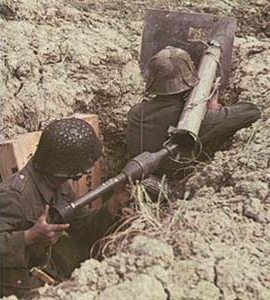

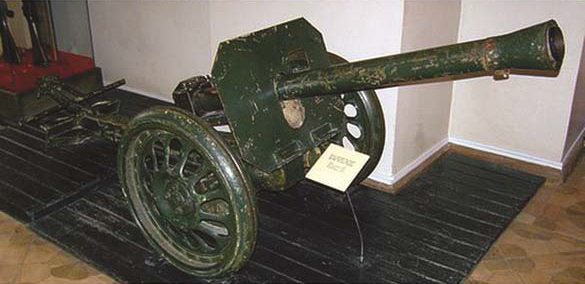

Слева – подготовка к выстрелу из одноразового реактивного гранатомета «Панцерфауст». Справа – боевое применение гранатомета «Панцершрек» (солдаты часто называли его «Offenrohr» – «открытый ствол»), В руках заряжающего – 88 мм реактивная граната. Такие использовались не только в этом гранатомете, но и в других образцах противотанкового вооружения, например, в легком орудии «Пуппхен» (нижний снимок)

Но HHL-3 был «оружием отчаяния» а вот концепция германских гранатометов нашла после войны применение во многих странах, служит она разработчикам оружия и в настоящее время. Влияние ее заметно и в наиболее распространенном в мире советском гранатомете РПГ (рис. 2.21).

Рис. 2.20

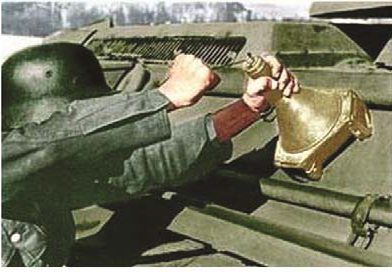

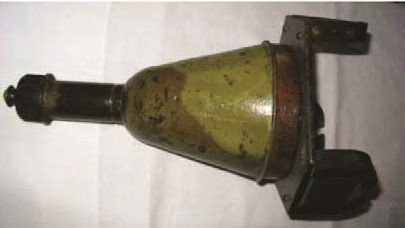

«Фронтовой город Франкфурт будет держаться!» – заклинает германский военно-патриотический плакат, а заодно и демонстрирует, кто должен «держаться». На правом верхнем снимке показано как. Правда, снимок, несомненно, инсценировка: слишком уж чиста танковая броня и, к тому же, боеприпасы ни одной армии мира не бывают окрашены «бронзовой» краской. Ножки заряда HHL-3 фиксировали его на расстоянии от танковой брони, равном фокусному, и в них же имелись магниты, за счет которых боеприпас притягивался к броне

Более сложными (но и обещавшими быть более эффективными) были ракеты «Роткеппхен» (рис. 2.22), управляемые по проводам, разматывавшимся с катушки в полете. О них – родоначальниках нового класса противотанковых средств – правильно упомянуть именно в связи с кумулятивными зарядами, потому что ракетные двигатели уже широко применялись, управление по проводам было новым, но не единственно возможным решением, а вот без малогабаритных и способных преодолеть толстую броню кумулятивных зарядов это оружие просто не появилось бы. Опытную партию «Роткеппхен» передали вермахту в апреле 1945 г., документов о результатах их боевого применения не сохранилось, но вот потом много раз громко заявляли о себе в ближневосточных конфликтах их прямые французские «родственницы» SS-10 и SS-11.

Рис. 2.21

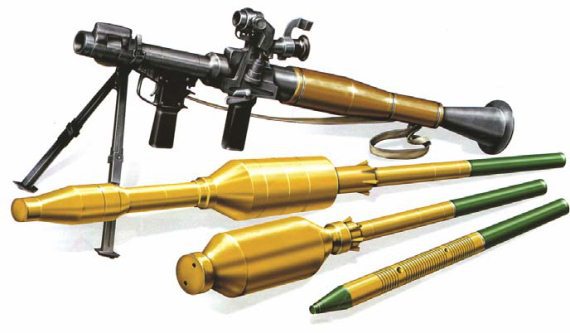

Советский гранатомет РПГ-7В и выстрелы к нему: на переднем плане – осколочный ОГ-7В, за ним – термобарический ТБГ-7В и кумулятивный, тандемный (рассчитанный на преодоление динамической защиты) – ПГ-7ВР

…Как ни старались воюющие стороны, надежно защитить танки от пусть даже иногда не смертельных, но далеко не безопасных «уколов» кумулятивных струй не удавалось. Конечно, до экранов додумались и сами танкисты: наваривали на борта подобранные где попало стальные листы, прикрепляли к уязвимым местам запасные траки гусениц, катки, всякий хлам. Но весь танк в хлам не оденешь: машина должна видеть, а дополнительная «одежда» не должна мешать ей двигаться, потому что подвижность на поле боя – тоже защита и еще неизвестно, менее ли надежная, чем броня. До наших дней кардинальным, качественным скачком поиск защиты танков не увенчался, хотя новые идеи появляются…

Рис. 2.22

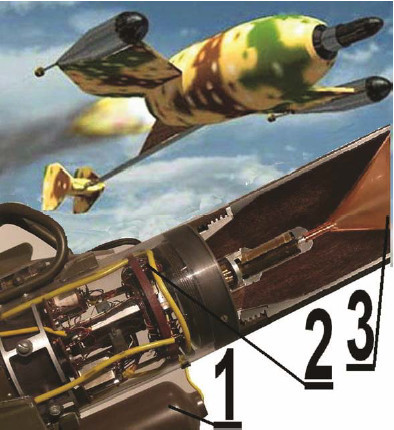

Вверху – управляемая по проводам германская противотанковая ракета «Роткеппхен». Внизу – устройство ее послевоенной «родственницы», разработанной фирмой «Бельков». В полете провода, по которым поступают сигналы управления, разматываются с малоинерционной катушки 1. Довольно примитивная электронная схема 2 состоит из нескольких механических реле. Поражает цель кумулятивный заряд 3

Разбивать кумулятивную струю на части, лишая ее способности к бронепробитию, можно не только с помощью наполненной листовым ВВ «коробчатой» динамической защиты, но и – пропуская мощный токовый импульс (рис. 2.23). Усложнение машины, оснащение ее высоковольтным оборудованием, угрожающим при неумелом обращении экипажу? И на это идут, чтобы продлить не слишком долгую жизнь танка на поле боя.

Рис. 2.23

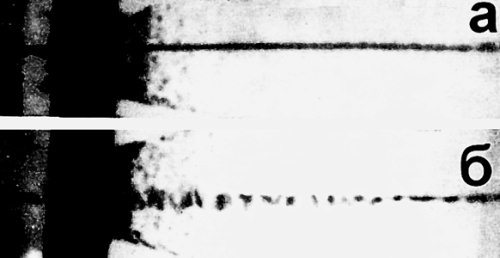

Чтобы помешать кумулятивной струе промыть броню, перед основной бронезащитой устанавливают два электрически изолированных друг от друга экрана (второй из них на снимке – чуть толще), подключенных к источнику тока, в качестве которого может использоваться высоковольтный конденсатор большой емкости или значительно менее габаритный взрывомагнитный генератор (с устройствами этого класса читатель познакомится в главе 4). Проходя через экран, КС замыкает цепь. И если в отсутствие тока струя легко преодолевает экраны, сохраняя способность к бронепробитию (рентгенограмма «а»), то протекание очень большого (в сотни килоампер) тока оказывает существенное сжимающее действие на ее металл (о пондерромоторных силах – также в главе 4). При этом возникают так называемые «перетяжечные» нестабильности (там, где струя была чуть тоньше, она становится еще более тонкой) и КС распадается на отдельные элементы (рентгенограмма «б»), теряя способность к бронепробитию

…С восторгом встретили бы в свое время преподаватели, засиравшие студенческие мозги философией («наукой наук»), описание идеи, олицетворяющей «единство и борьбу противоположностей»: кумулятивный эффект работает против своих «товарищей по совместной борьбе» (с броней). Правда, не узкие струи, а широкие кумулятивные «сабли» терзают подлетевший к броне лом, не давая ему проткнуть машину (рис. 2.24). А уж, тем более, могут сабли перебить тонкую КС, но, правда, отсечь они в состоянии лишь небольшую ее часть.

Рис. 2.24

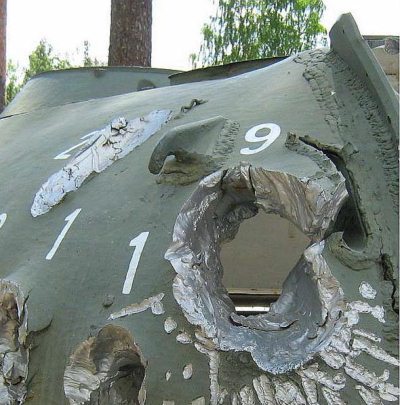

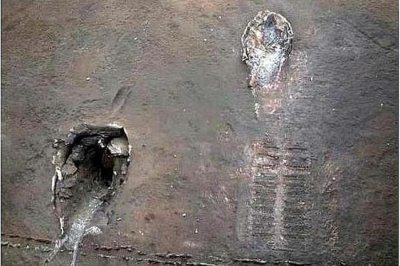

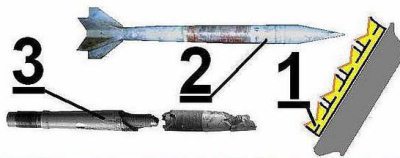

Попадание ОБПС на дистанции стрельбы в сотню метров пробивает в танковой броне отверстие, по площади намного превышающие поперечное сечение лома (слева – башня танка Т-54 после такого попадания). Правда, дуэли танков происходят обычно на дистанциях в пятнадцать – двадцать раз больших, но и тогда попадание лома, как правило, фатально, хотя и выглядит менее зрелищно (отверстие в бронеплите справа). Правее этого отверстия – следы пресеченной попытки бронепробития: небольшая вмятина от сердечника и след, напоминающий стиральную доску. Это сделала динамическая защита 1 с кумулятивными зарядами, но – удлиненными, формирующими при срабатывании не тонкие струи, а летящие «сабли». Удар лома 2 вызывает детонацию взрывчатого вещества в блоке защиты и ее «сабли» режут сердечник, от которого остается только «обглоданный», неспособный к «закусыванию» остаток 3

…Хотелось бы, чтобы эта книга читалась легко, а этого невозможно добиться, не упрощая изложение (например – опуская особенности удлиненных кумулятивных зарядов, приводя уже привычную схему). Но, с другой стороны, автору приходилось участвовать в работе комиссий, разбиравших примитивные предложения «изобретателей», прочно уверовавших, что «не боги горшки обжигают». Изложить идею можно и нужно просто, но на пути ее реализации приходится не раз убедиться в справедливости слов, которые Гёте вложил в уста одного из своих героев: «Raffiniert ist der Herr Gott, aber bosshaft ist er nicht…»[25]
