Шипение снарядов - Страница 15

Рис. 2.14

Слева – подкалиберные снаряды израильской фирмы IML Малый угол встречи и высококачественная сталь не помешали лому 105-мм ОБПС APFSDS-Т «закусить» и пробить ствол пушки сирийского танка Т-62 (советского производства)

Рис. 2.15

Слева – стальной цилиндр, сжатый давлением взрыва, а затем «растащенный» волной разрежения («разгрузкой»). Справа – попадание ОБПС с сердечником из обедненного урана в американский танк М 24. Неизвестно, пробита ли танковая броня, но видно, как, разлетаясь, энергично горят элементы сердечника

Выемка эта, действительно, определяет многое. Внутри нее сжимается детонацией мощной взрывчатки медная облицовка, и «выдавливался» из этой облицовки поражающий броню элемент. Если облицовка – конус с острым углом при образующей (рис. 2.16), то в длинную и тонкую кумулятивную струю (КС) переходит до 30 % массы облицовки и приобретают самые быстрые части струи скорость до 10 км/с[24] – значительно больше той, с которой «схлопывает» облицовку детонация. Ничего эта струя не прожигает и даже сама состоит не из расплавленного металла, а сравнительно «холодного», но такого, в котором развившееся при схлопывании давление нарушило прочностные связи и потому – ведущего себя, как жидкость. Достигнув брони, КС и в ней создает такое давление, что течет броня, а струя «промывает» узкое отверстие, расходуя при этом себя.

Рис. 2.16

Моделирование сжатия медной воронки (врезка слева вверху) детонацией, фронт которой обозначен «радугой». Из воронки вначале выдавливается самый высокоскоростной элемент.

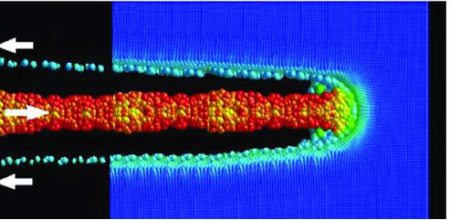

Далее: воронка сжата, кумулятивная струя сформировалась, внедрилась в броню. Внизу: металл струи расходится по стенкам каверны, вылетая из нее в направлении, обратном движению струи. Бронепробитие продолжается, пока кумулятивная струя не будет израсходована на всю длину

…Кумулятивные боеприпасы самых ходовых калибров промывают очень толстую броню: в наше время – до метра, однако необходимо, чтобы заряд сработал не некотором – фокусном – расстоянии от брони, и КС успела сформироваться. Потому-то кумулятивные боеприпасы имеют полые наконечники: для упреждающего подрыва, пока заряд не слишком близко подлетел к броне. Слишком дальний подрыв тоже приведет к потере способности КС промыть броню, потому что скорость головной части струи больше, чем хвостовой и струя со временем распадается в полете, а попадание отдельных элементов не приводит к формированию течения металла, реализующего кумулятивный эффект: на броне в этом случае остается неглубокая, неправильной формы воронка, которую танкисты называют «ведьмин засос» (рис. 2.17).

Рис. 2.17

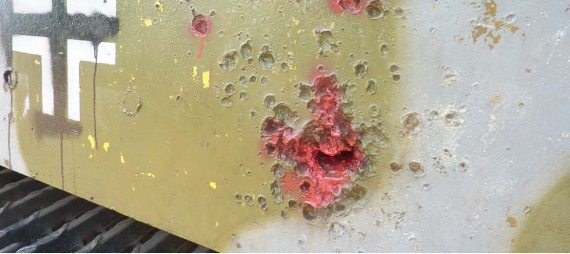

Верхний снимок: неизвестно, что вызвало преждевременный подрыв кумулятивного боеприпаса (возможно – ветка дерева), но на броне танка T-VI

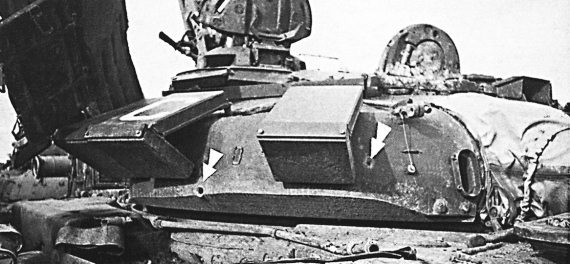

«Тигр» остался лишь «ведьмин засос». Ниже: Танк Т-72БМ, Грозный, январь 1995 г. Места поражения кумулятивными боеприпасами показаны стрелками; слева от каждой из стрелок видны «коробки» динамической защиты. Если бы коробки были установлены штатно, а не «через одну», то поражения кумулятивной струей, попавшей ближе к пушке, можно было избежать

Укорачивает КС и динамическая защита (ДЗ). Это – расположенные под острыми углами к вероятным направлениям обстрела металлические коробки. Промежутки между двойными стенками коробок заполнены чувствительным листовым ВВ. Головная часть кумулятивной струи, попав в элемент ДЗ, инициирует детонацию, которой стенкам коробки сообщается скорость в пару километров в секунду. Летящие пластины металла бьют по кумулятивной струе сбоку и разрушают ее остаточную часть, уменьшая длину, а от этой длины напрямую зависит глубина броне пробития…

…ДЗ была впервые предложена и отработана в СССР. Однако на заседании, решавшем вопрос о принятии ее на вооружение, раздался голос Главного маршала бронетанковых войск: «Обкладывать танк взрывчаткой? Не дам!» Такой голос военные называют командным. Гражданские употребляют другой термин, но именно на многих гражданских его эффект проявляется в наибольшей мере, доставляя носителю голоса неизъяснимое наслаждение. Мир впервые увидел ДЗ полтора десятилетия спустя, в Ливане, на израильских танках…

ДЗ действительно опасна, но не для танка, а для сопровождающих его в атаке пехотинцев. А вот решетки (рис. 2.18) или другие экраны, монтируемые перед основной бронезащитой с расчетом на то, что взрыватель сработает не на расстоянии, соответствующем фокусному – безопасны для пехоты, но менее эффективны.

Рис. 2.18

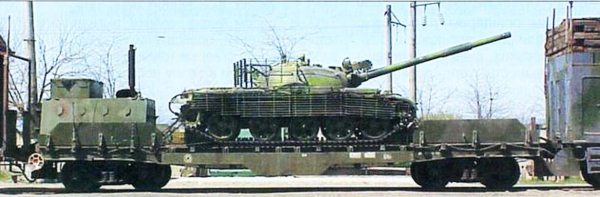

Верхний снимок: танк Т-62 с наваренными на бортах и башне противокумулятивными решетками. Бронепоезд «Терек», Чечня. Такая защита спасает не всегда: прикрыть всю поверхность ею нельзя. На нижнем снимке – на американский бронетранспортер «Брэдли» были установлены решетки (видны справа), но граната из РПГ-7 попала в незащищенный участок (Ирак)

Промыв броню, КС не ведет себя в танке столь буйно, как прорвавшийся бронебойный снаряд: если она не задевает членов экипажа, минует снарядную боеукладку и другие важные узлы, танк может еще и повоевать.

Компактные кумулятивные заряды быстро получили признание не только в артиллерии. Более того, в артиллерии с их применением как раз возникают проблемы: вращение снаряда – причина развития в КС неустойчивостей, которые снижают ее действие, а вот гранаты и реактивное оружие – идеальны для нее.

Весьма широко, особенно – на завершающем этапе войны, применялись германские противотанковые реактивные гранатометы «Панцерфауст» и «Панцершрек» (рис. 2.19). Стоило такое оружие недорого, например «Панцершрек» – всего 70 райхсмарок (для сравнения: карабин 98 к обходился вермахту в ту же сумму, а уже знакомый читателю парабеллум – в 18 райхсмарок).

На фотографии выстрелить из «Панцершрека» готовятся германские пехотинцы, но в конце войны под гусеницы танков противника гнали и фольксштурмовцев – юнцов, стариков и домохозяек, вооружив их простыми в обращении гранатометами. Но не только ими. Когда дела идут неважно, высокопоставленные предпочитают опытным солдатам романтиков, поскольку эта категория граждан знаменита тем, что не сознает опасности. Именно на романтиков было рассчитано оружие совсем уж ближнего боя – ручной кумулятивный заряд HHL-3 (рис. 2.20). Предполагалось, что, выбежав из подворотни, сопляк с повязкой «Фольксштурм» скоренько укрепит HHL-3 на броне танка, дернет за шнурок терочного запала, каким комплектовались немецкие ручные гранаты и, скорее всего, проживет после этого еще целых 4,5 секунды…
