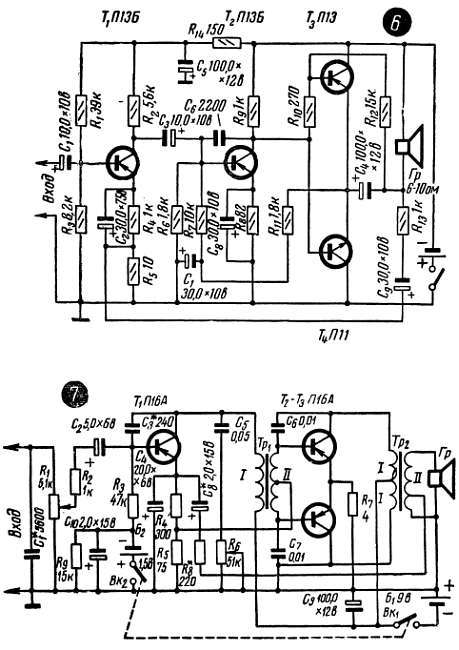

Рис. 104. Схемы усилителей низкой частоты.

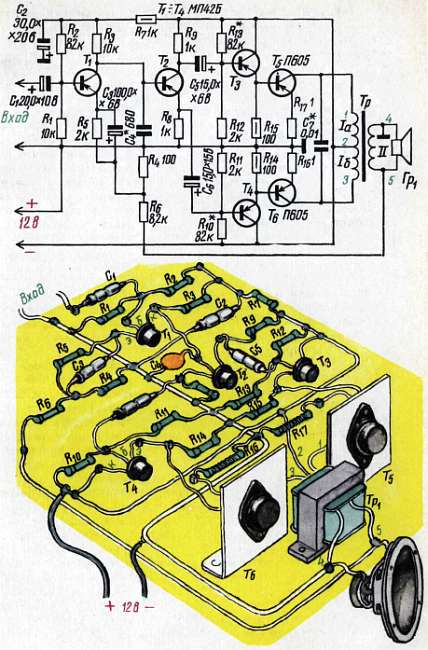

Рис. 110. Усилитель НЧ с выходной мощностью 2,5–3 вт.

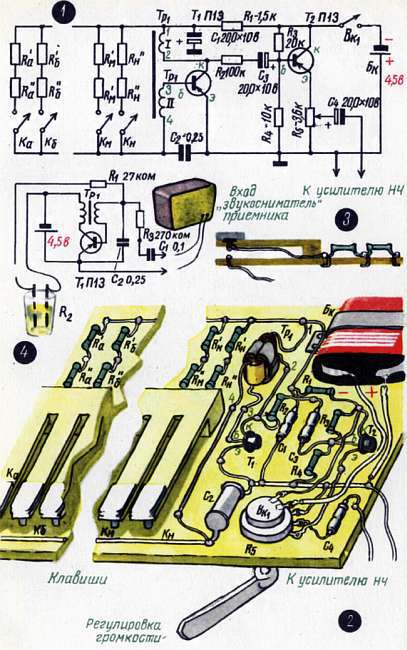

Рис. 111. Простейший электроорган.

Рис. 112. Электромузыкальный инструмент терменвокс.

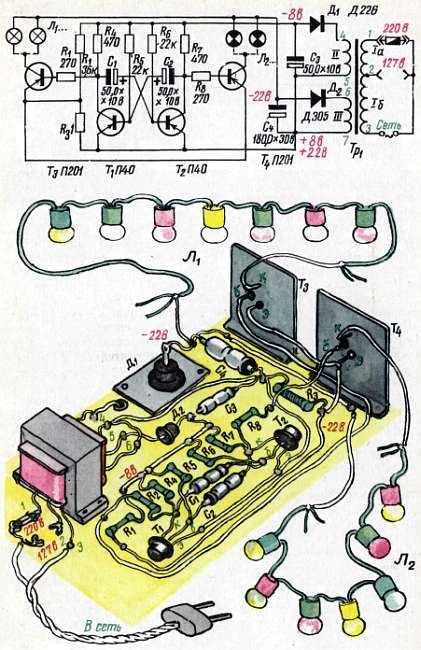

Рис. 113. Переключатель елочных гирлянд.

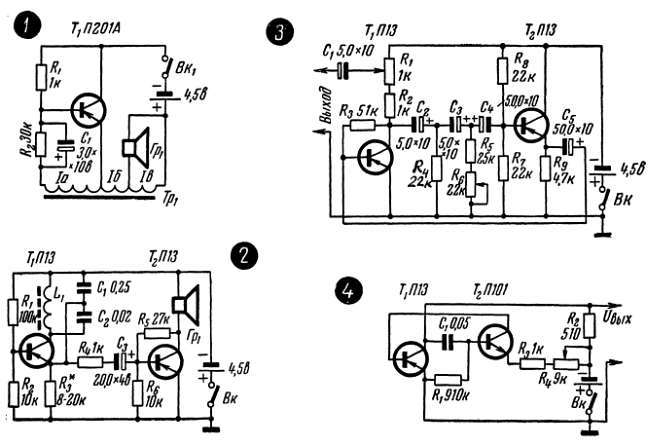

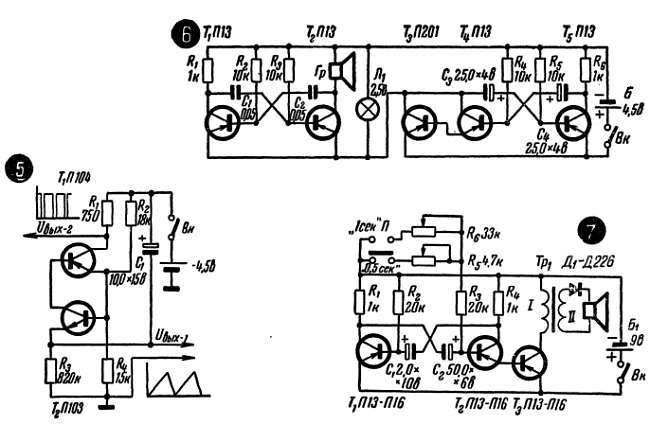

Рис. 118. Схемы транзисторных генераторов

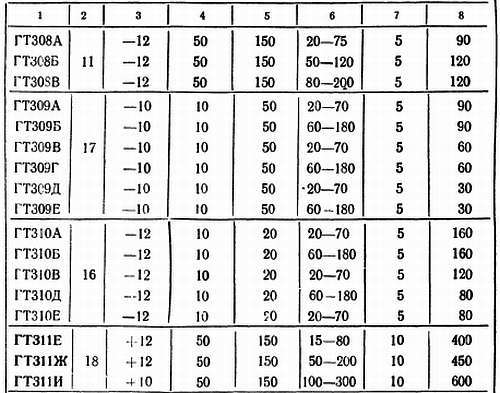

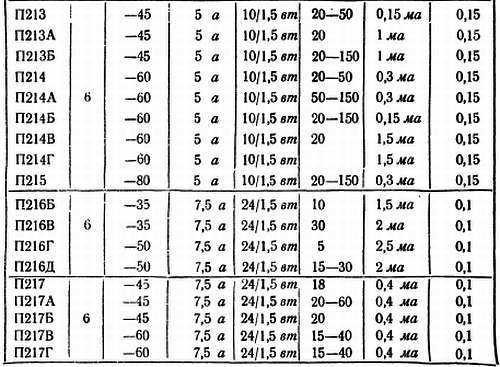

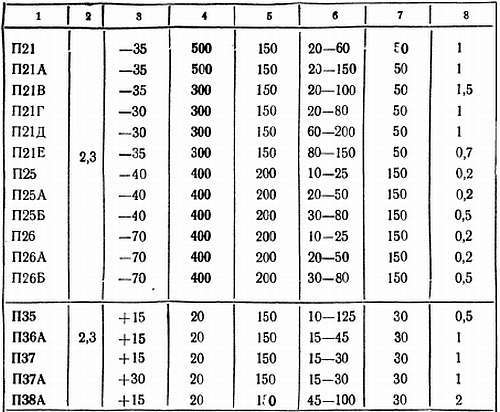

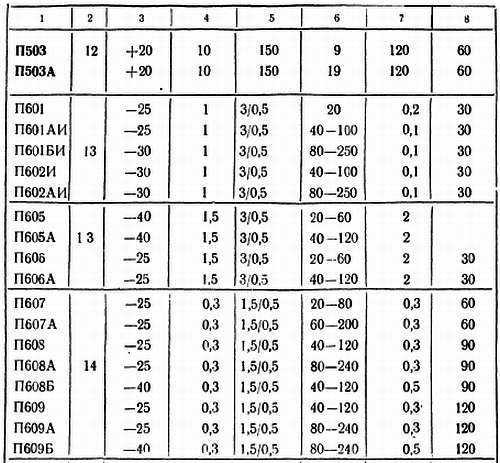

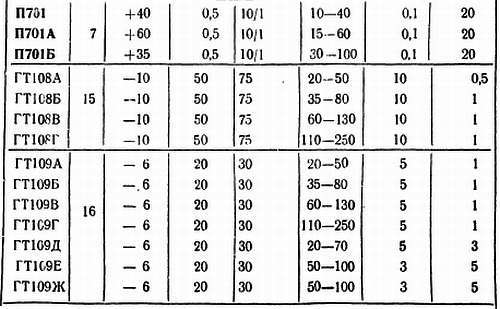

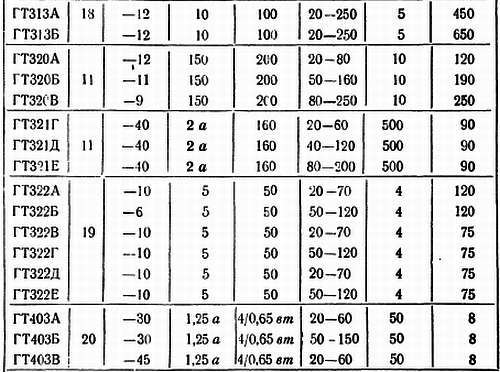

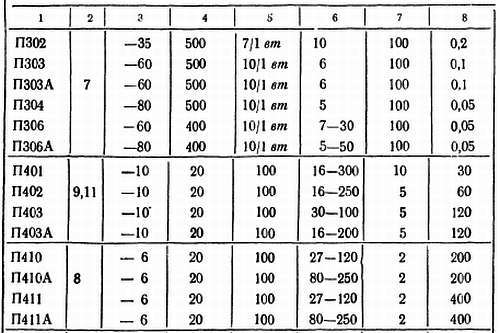

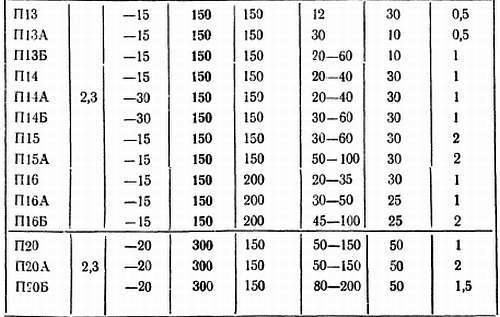

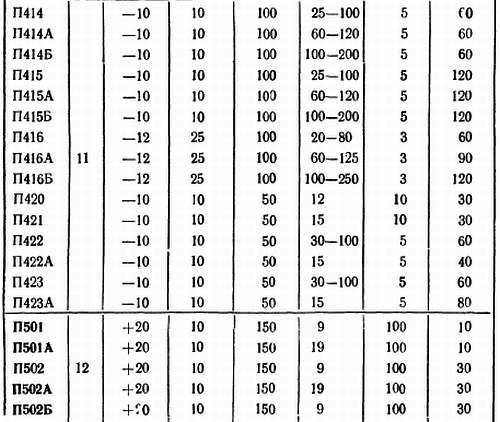

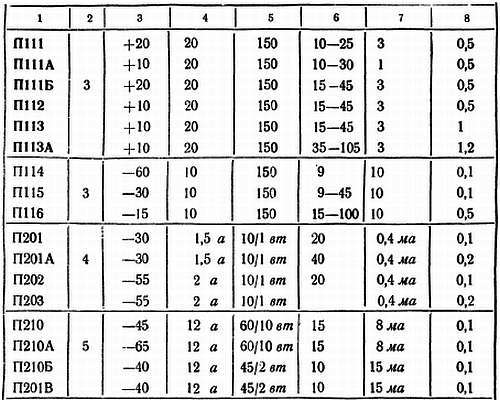

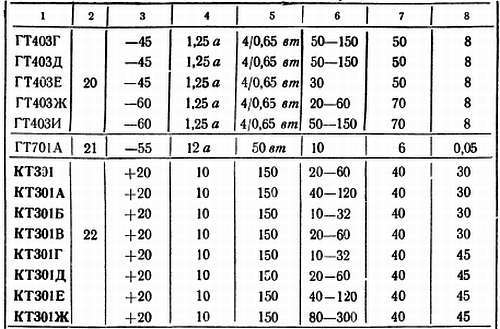

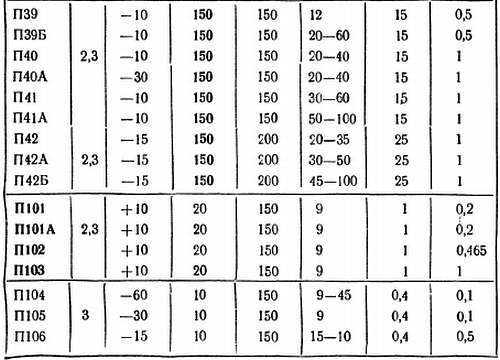

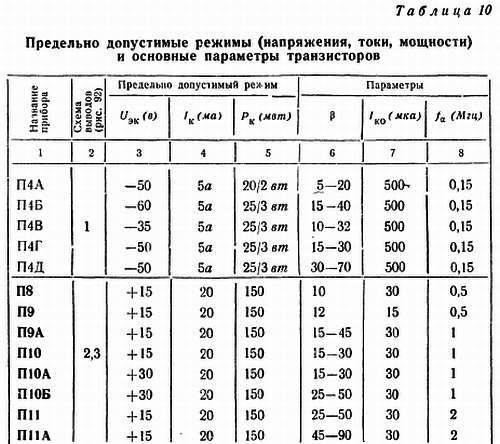

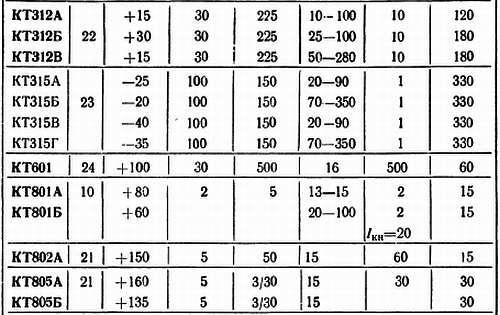

 _{Примечания:}

_{1. Жирным шрифтом выделены названия транзисторов обратной проводимости (n-p-n).}

_{2. Величина тока, указанная жирным шрифтом, — это максимально допустимый импульсный ток. Средний ток в несколько раз меньше.}

_{3. Величина предельно допустимой мощности, указанная над чертой, соответствует случаю использования транзистора с радиатором, под чертой — без радиатора.}

_{4. Большинство транзисторов, имеющих схему выводов 2 (по рис. 92), могут иметь несколько иное конструктивное оформление (название начинается с букв "МП" вместо "П"; см. стр. 257) и соответственно схему выводов 3.}

_{5. Во многих случаях в таблицах приводятся приближенные параметры, с достаточной, однако, точностью для радиолюбительской практики.}

* * *
