Рис. 1. Столярный станок.

В средней доске стола — вырез, в котором на винте движется коробка. Называется она продольной коробкой, или продольным винтом. С боку укреплен еще боковой винт. В передней доске стола вырезан ряд отверстий, в которые вставляются бруски дерева. Они называются балкашами. Между балкашами и винтами зажимаются куски дерева, которые надо обработать на станке.

Мы не останавливаемся подробно на описании настоящего столярного станка, так как считаем, что для небольшого кружка ребят его приобретать не нужно: стоит он недешево и кроме того очень громоздок, занимает много места.

Институт деткомдвижения разрабатывает тип универсального станка для пионерской комнаты, пригодного для всякой работы. Он пока еще не разработан, но скоро будет закончен.

Кроме того можно сделать самим ребятам небольшой верстак, вполне достаточный для работы. Сделать его очень нетрудно.

Верстак этот (рис. 2) представляет собой стол в 80–85 см длины и 40–45 см ширины.

Рис. 2. Верстак самодельный.

Для верхней доски возьмите 2–3 сосновых доски (в зависимости от их ширины) толщиной в 2 см. Отстрогайте их с одной стороны, а также и края, положите обстроганной стороной на пол и скрепите поперечными планками, прибив их гвоздями (рис. 3).

Рис. 3. Верхняя доска верстака.

Высота верстака зависит от роста того, кто будет работать. Так как работа за верстаком производится стоя, то надо сделать его такой высоты, чтобы, работая, не надо было очень сгибаться. Для взрослого человека среднего роста верстак должен быть выше обыкновенного стола приблизительно на 20 см, т. е. около метра.

Вымерь точно высоту верстака, отпили от доски в 1,2 см толщиной четыре куска шириной в 7,5 см и 4 куска в 6,3 см. Длина всех кусков должна равняться высоте верстака.

Выпилив доски, сколоти их гвоздями по две под прямым углом, как показано на рис. 4, чтобы одна сторона была из доски в 7,5 см ширины, а другая в 6,3 см.

Рис. 4. Ножка верстака.

Выпили по углам верхней доски уголки в длину 7,5 см и в ширину 1,2 см, как показано на рис. 3 пунктиром. Вставь в эти выпилы ножки и прибей их гвоздями или привинти шурупами так, чтобы концы ножек были вровень с поверхностью верхней доски верстака. Когда ножки прибиты, выпили 2 палки шириной в 10 см, толщиной в 2 см и длиной по ширине стола и прибей их изнутри к ножкам стола у его верхней доски (рис. 2, А). Потом такие же планки, но шириной в 7,5–8 см прибей внизу как по ширине (рис. 2, В), так и по длине (рис. 2, В). Наконец выпили две планки в 12 см ширины и прибей их снаружи по длине верстака вровень с верхней доской (рис. 2, Г).

Когда верстак готов, приспособь к нему боковые тиски или боковой винт. Купи готовый деревянный винт и гайку. Выпили из доски в 1 см толщины планку в 15 см ширины, и 37–38 см длины. Просверли в ней с одного конца круглое отверстие немного больше винта, а с Другого — квадратное, в которое вставь и вклей квадратный стержень (рис. 5).

Рис. 5. Подвижная часть бокового винта.

С левой стороны верстака в боковой его доске просверли круглое отверстие и прорежь квадратное, чтобы они точно соответствовали отверстиям в приготовленной уже планке. Над круглым отверстием изнутри прибей или привинти шурупами гайку винта Б, вставь винт раньше в подвижную часть тисков, затем ввинти его в гайку (рис. 6).

Рис. 6. Боковой винт.

Эти тиски служат для зажима обрабатываемого куска дерева.

Чтобы был на верстаке упор для доски или брусков при их обстругивании, можно достроить очень простое приспособление. Прибей хорошо обстроганную прямоугольную планку 5X30 см в краям верстака; другую планку надо взять в 10X30 см, обстрогать и распилить наискосок, отступая от каждого края на 2,5 см. Получится два скошенных куска, узкий конец которых равен 2,5 см, а широкий —7,5 см. Прибей один из них параллельно прибитой уже планке, как показано на рис. 7, причем широкий конец должен отстоять от прибитой планки на 2,5 см.

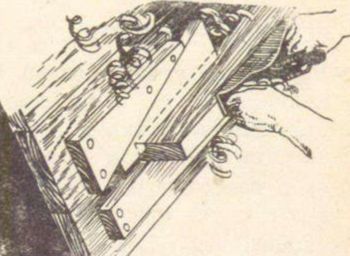

Рис. 7. Зажим.

Второй скошенный брусок вставляется между прибитыми кусками дерева узким концом вперед. Получается прекрасный зажим для обстрагиваемых досок, планок, брусков.

Описанный нами верстак можно приспособить также для хранения материалов и инструментов. Для этого на нижние планки надо набить продольные или поперечные доски (какие найдутся), чтобы получить дно ящика. Бока до половины ножек заделай с трех сторон кусками фанеры или досками, прибивая их изнутри к ножкам верстака. Переднюю стенку (кусок фанеры) можно подвесить на петлях, прибитых к ножкам верстака, чтобы ее можно было поднимать, когда достаешь инструменты или материалы.

Можно устроить под верстаком и выдвижные ящики, но это более сложно и требует уже опыта.

Очень хорошо использовать стену над верстаком и навесить на ней инструменты, а под верстаком держать только материалы. Это гораздо удобнее и рациональнее, так как, во-первых, инструменты все на виду, их не нужно отыскивать, во-вторых, они лучше сохраняются и дольше служат, потому что не трутся один о другой, как в общей свалке в ящике.

На стену прибей или привинти большую доску, а к ней крючки и держалки для инструментов.

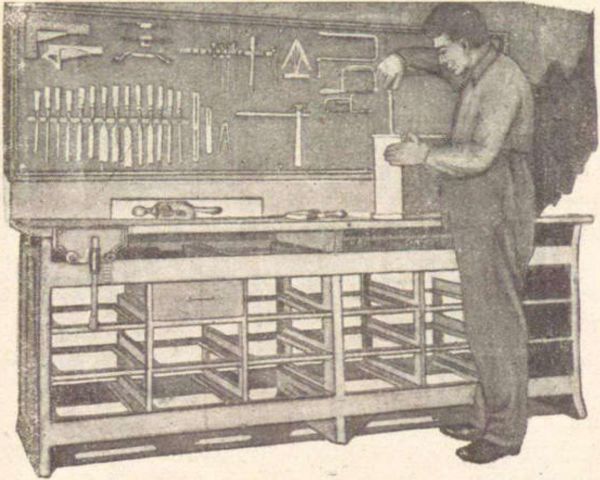

На рис. 8 показан верстак с 18 ящиками и с укрепленной над ним доской, на которой в порядке развешены инструменты.

Рис. 8. Доска для инструмента.

К доске прибиты гладкие небольшие планочки, на которых висят пилы, угольники и т. п., и планки с выемками, в которых вставлены буравчики, долота, стамески, молоток и пр. На рис. 9 показано, как сделаны планки с выемками.

Рис. 9. Способ подвешивания инструментов.

Можно устроить все это проще, если нет времени или желания возиться слишком долго с оборудованием рабочего уголка. В этом случае достаточно прибить несколько гвоздей для крупных инструментов, а для мелких — полоски кожи или резины, делая из них петли, в которые и всовываются инструменты. Нельзя делать петли металлические, так как при вкладывании и вынимании инструменты будут тупиться.

Если надо устроить рабочий уголок для работы дома, то место на стене для инструментов всегда можно найти, точно так же и ящик для материалов, который можно держать под кроватью, диваном или столом. Но трудно при существующих пока жилищных условиях выкроить место для верстака. Как его ни уменьшай, все же место ему нужно. За неимением места очень часто приходится отказываться от увлекательной работы.

В этом случае тоже можно найти выход. Устрой себе такой рабочий стол, который по окончании работы уйдет с дороги и не будет никому мешать. Сделай откидной стол. Для откидного рабочего стола необходимо найти хорошую массивную доску длиной 70–80 см, шириной 35–45 см.

Когда доска найдена, обстрогай ее со всех сторон. Затем возьми брусок А (рис. 10) толщиной и шириной 6–8 см и такой же длины, как доска стола, и прибей его или приверни винтами к стене.
