Верхняя и нижняя полки делаются с закругленными передними углами, причем в верхней полке делается выемка в 1 см глубиной для спинки. Такая же выемка делается и на боках.

Все части надо очень тщательно отшлифовать, затем собирать. Сборка на мелких тонких гвоздиках. Раньше прибивается спинка с боками, затем накладывается и прибивается верхняя полка. Для нижней полки к бокам приклеиваются два бруска, на которые устанавливается на клею же полочка. Сзади она еще прибивается гвоздями к спинке. Покрывается палочка эмалевой краской или лаком.

Спиральная этажерка (рис. 95–97).

Рис. 95–97. Спиральная этажерка.

Очень простая но исполнению, но оригинальная по конструкции и росписи этажерка дана на рис. 95.

Делается она очень просто: свинчивается шурупами или сбивается гвоздями из дощечек различной величины. Материал на нее идет в 1 см толщины. Длина и высота этажерки 61 см, глубина 20 см. Это хороший размер для настенной этажерки. Но ее можно уменьшить пропорционально и сделать настольную этажерку или, наоборот, несколько увеличить. Но самая удачная комбинация, это именно указанных размеров. На рис. 96 даны размеры всех частей.

Конечно, выпилив все части, надо их отделать (обстрогать и отшлифовать), затем собирать, начиная с самых мелких частей (рис. 97). Собирается раньше правая сторона, затем левая, после чего они сколачиваются.

Красится этажерка эмалевыми красками. Раньше делается фон, а затем наносится рисунок. Рисунок очень эффектный, но сделать его совсем легко. Это дуги по углам, которые вычерчиваются циркулем, а затем раскрашиваются. На верхней полке угловые дуги соединены широкой зигзагообразной полосой, которую тоже легко начертить. Если нет навыка, начерти раньше на бумаге, затем переведи на доску.

Настольная этажерка (рис. 98–99).

Рис. 98–99. Настольная этажерка.

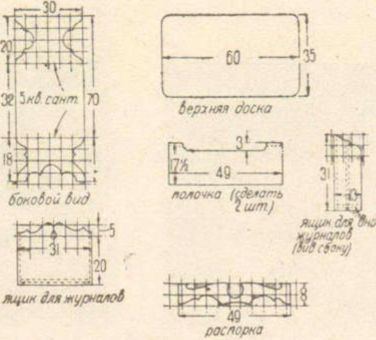

Эта настольная этажерка не только для книг, но также и для журналов или для деловых бумаг, так как у нее имеется два боковых ящика. Высота этажерки 70 см, длина 60 см, а ширина верхней полки 35 см. На этажерку идут доски в 2 см толщины; можно взять и немного тоньше. На чертежах (рис. 99) показаны все размеры.

Главная работа в вычерчивании фигурных частей, боковых стоек, распорки, стенок журнальницы (на эти стенки можно взять фанеру). Расчерчивание производится на бумаге по сетке, клетки которой равны 5 см. Когда все части хорошо вычерчены, они переводятся на доски и выпиливаются лобзиком, затем прочищаются шкуркой.

Собирается этажерка на гвоздях. Нижняя полка состоит из двух половинок, которые прибиваются к стойкам под углом, образуя хороший упор для книг. Готовая собранная этажерка еще раз шлифуется шкуркой, затем красятся.

Дачный стул из доски (рис. 100–101).

Рис. 100–101. Дачный стул.

Удобный стул со спинкой, который можно установить к любому дереву или забору, делается из доски в 150 см длины и 30 см ширины. Сделать его можно очень быстро. Из такой же доски выпили два куска по 40 см длины, один для сиденья, другой для подпорки. Выстругай и в подпорке выпили по бокам два полукружия. На длинной доске выпили полукруглую выемку наверху и другую, образующую ножки, внизу. Выстругай доску. Затем из такой же доски отпили три планки в 3,5 см ширины. Прибей гвоздями две планки к спинке и одну к сиденью, как показано на рисунках. Установи подпорку, примерив раньше к сиденью, чтобы подпорка подходила под планку сиденья. Края подпорки вверху и внизу надо скосить, поставь планку на место и прибей сиденье к подножке и к планке шинку.

Мы уже говорили во введении, что в скором времени выходит из печати работа бригады Института деткомдвижения о пионерском лагере. Кроме того в журнале «Вожатый» в № 17–18, 1933 г. помещена статья т. Хойхина.

Образцы лагерного оборудования даны также в книге «Подвижная техническая хрестоматия — мастер на все руки» изд. «Молодой гвардии».

К сожалению достать выпуски этой хрестоматии очень трудно. Они имеются даже не во всякой библиотеке. Поэтому мы даем некоторые образцы лагерного оборудования, взятые из «Подвижной хрестоматии».

Стол и скамья (рис. 102) делаются очень просто.

Рис. 102. Стол и скамья.

Для стола сбиваются поперечными перекладинами 2 или 3 доски любой длины. В землю вколачиваются толстые жерди, вырубленные в лесу, около лагерей, и на них набивается приготовленная столешница. На рисунке одна сторона столешницы прикреплена к дереву.

Скамья устраивается совсем просто: кладется доска на два ящика. Вместо ящиков могут служить обрубки деревьев.

Если нет ни того, ни другого, сделай ножки, как у стола.

Походная кровать (рис. 103).

Рис. 103. Походная кровать.

Для кровати берется кусок парусины, который подрубливается с боков широким рубцом. В эти рубцы всовываются две палки. Вместо козел можно взять два полена и сделать в них топором выемки для палок а. Или же найти четыре ветки с боковыми сучьями, обрубить их, чтобы получились рогульки, вбить в землю эти колышки-рогульки и на них положить палки кровати б.

Такая кровать очень удобна не только для лагеря, но и для туризма. Обернутая парусина занимает немного места, а палки можно достать везде.

Умывальник (рис. 104).

Рис. 104. Умывальник.

Умывальник представляет собой столик с отверстием для умывального таза. Доска умывальника сделана из длинных и коротких прутьев, прибитых к четырем поперечинам: две из них на концах, а две посредине. Доска прибивается к четырем кольям, вбитым в землю. На рисунке умывальник с одной стороны прикреплен к дереву.

С боков выдвинуто но одному пруту для полотенца.

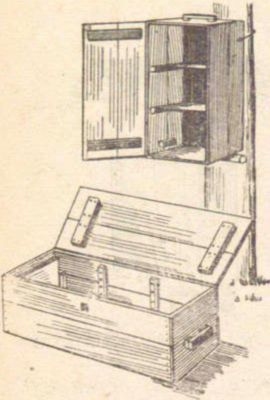

Туалетный шкафчик (рис. 105).

Рис. 105. Туалетный шкафчик.

Шкафчик этот сделан из ящика, в котором устроены полки. Для полок набей по бокам ящика планки и положи на них дощечки. Шкафчик без дверцы, затянут куском материи. В этом шкафчике могут храниться все туалетные принадлежности: мыло, щетки, зубной порошок и т. д. На рисунке шкафчик укреплен на дереве. Сверху поставлено зеркало. Если нет подходящего ящичка, шкафчик можно сбить из досок.

Сундук-шкаф (рис. 106).

Рис. 106. Сундук-шкаф.

Из досок в 2 см толщиной сколачивается ящик приблизительно 40X90 см. Крышка подвешивается на петлях; с другой стороны приделывается затвор — крючок или петля для висячего замка, если шкафчик надо запирать. Чтобы удобно было переносить, с боков прибиваются две ручки. Делается это очень просто: прибивается два маленьких брусочка, а на них набивается хорошо обструганный третий брусок.
