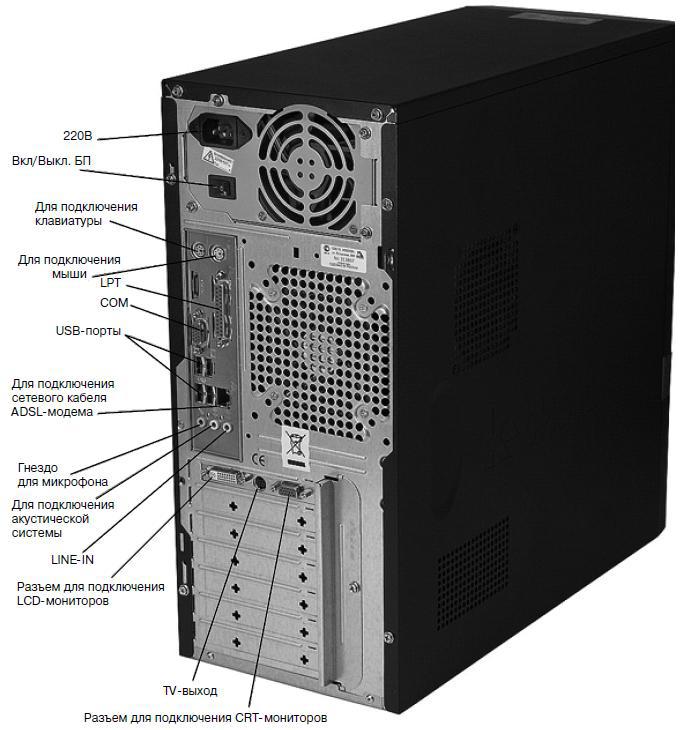

На рис. 1.4 приведено назначение всех разъемов типичного персонального компьютера. Внимательно изучите его, прежде чем приступить к подключению компьютера.

Разъемы для подключения клавиатуры и мыши (разъемы PS/2) аналогичны по размеру и форме, поэтому их легко перепутать.

Чтобы этого не происходило, все производители устройств ввода придерживаются цветовой маркировки:

• к фиолетовому разъему подключается клавиатура (штекер клавиатуры тоже будет фиолетового цвета);

• к зеленому – мышь (ее штекер тоже будет зеленого цвета, хотя не всегда).

Куда и что подключать, можно понять по небольшим изображениям возле разъемов: возле разъема клавиатуры нарисована клавиатура, а возле разъема мыши – мышь. Если вы ошибетесь с выбором разъемов, ничего ужасного не произойдет: просто клавиатура и мышь не будут работать. В этом случае нужно будет выключить компьютер и подключить клавиатуру и мышь правильно.

Внимание! Нельзя отключать и подключать клавиатуру и мышь при включенном компьютере!

Колонки – главный компонент акустической системы – подключаются к зеленому гнезду. Микрофон – к красному. Синее гнездо используется как линейный вход. С его помощью вы можете подключить к компьютеру различные аудиоустройства: CD-проигрыватель, магнитофон.

Все современные принтеры подключаются к USB-порту. На рис. 1.4 показано, что их всего четыре. Подробно шина USB будет рассмотрена в главе 10.

Обычные модемы (не ADSL) подключаются или к последо вательному (COM) порту, или к USB-порту. Различия в форме и размерах USB-и COM-кабеля не дадут вам ошибиться при подключении.

ADSL-модемы подключаются к гнезду сетевого адаптера, обычно оно находится рядом с USB-портами.

Процессор (CPU, Central Processing Unit) – основное устройство, которое управляет работой компьютера и обрабатывает всю информацию.

Родоначальник процессоров для персональных компьютеров – компания Intel. Сейчас все процессоры ПК, выпускаемые компаниями AMD, Cyrix, IDT и др., совместимы по системе команд с процессорами Intel.

История современных микропроцессоров начинается с 15 нояб ря 1971 года – именно тогда компания Intel выпустила свой первый микропроцессор Intel 4004. Но мы не будем настолько углубляться в историю, а сразу перейдем в «эру персональных компьютеров», которая началась в 1981 году, когда компания IBM выпустила первый персональный компьютер (IBM Personal Computer, IBM PC).

Первый IBM PC был оснащен 8-битным процессором Intel 8086. «8-битный процессор» означает, что такой процессор за один такт мог обработать всего 8 бит (1 байт). В 1984 году появился 16-битный (еще говорят – 16-разрядный) процессор Intel 80286. Компьютеры, оснащенные таким процессором, назывались «двоечками».

Первый 32-битный процессор Intel 80386 появился в 1985 году. Заметьте, до недавнего времени все процессоры, которыми оснащались персональные компьютеры, были 32-битными, разрядность оставалась, изменялась лишь технология и алгоритмы обработки информации (ну и конечно же, рабочая частота процессоров). Кроме разрядности, производительность процессора характеризует тактовая частота: это число основных операций компьютера, производимых в секунду. Частота измеряется в герцах. Можно сказать, что чем выше тактовая частота, тем быстрее работает процессор. Правда, так было раньше. Сейчас многое решает технология, например двуядерный процессор, работающий на частоте чуть более 2 ГГц, будет быстрее одноядерного процессора, который работает на частоте 2,5 ГГц. Частота процессоров 80286 не превышала 12 МГц, а частота процессоров 80386 была не более 32 МГц.

После этого появился процессор 80486 (1989 год, до 133 МГц), за ним последовал знаменитый процессор Pentium (до 200 МГц) – 1993 год (рис. 2.1). Усовершенствованные версии этого процессора появились в 1995-м: Pentium Pro и Pentium MMX (до 233 МГц). Первый предназначался для мощных (на то время) серверов и стоил довольно дорого. А второй был похож на обычный Pentium, но в него были добавлены инструкции для обработки мультимедиаданных. В 1997 году компьютер на базе процессора Pentium MMX 166 Mhz с 16 Мб ОЗУ, 1 Гб на жестком диске, приводом CD-ROM и 14′′ монитором стоил 800 долларов.

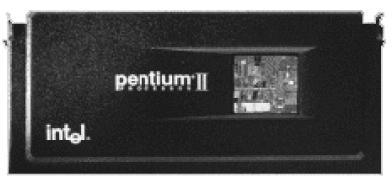

Также в 1997 году появился первый процессор Pentium II (до 450 МГц; рис. 2.2). В 1998 году данный процессор был несколько усовершенствован. Pen tium II был выполнен в виде картриджа, напоминающего картридж игровой приставки. До этого процессоры Intel устанавливались в разъем, называемый «гнездо» (Socket), а Pentium II устанавливался в разъем, который был назван Slot-1 (он напоминает слот расширения на материнской плате).

В 1998 году была выпущена облегченная версия Pentium II – процессор Intel Celeron (до 433 МГц для Slot-1). Первые версии Celeron не имели кэш-памяти (специальная быстродействующая память, использующаяся для быстрого доступа к информации, которую недавно использовал процессор) второго уровня, поэтому работали медленнее, чем Pentium II. Но чуть позже были выпущены процессоры Celeron, которые по своей производительности превосходили процессоры Pentium II.

В 1999 году был выпущен процессор Pentium III на базе ядра Katmai. Он также был выполнен в виде картриджа (слот для этого процессора назывался Slot II), тактовая частота достигала 600 МГц. Особенность данного процессора – инструкции SSE (Streaming SIMD Extensions) и расширенный набор команд MMX.

Также в 1999 году был выпущен процессор Pentium III на базе ядра Coppermine (рис. 2.3). Заявленная тактовая частота – до 1200 МГц. Первые процессоры на базе Coppermine работали довольно нестабильно в предельных режимах, что подмочило репутацию компании Intel. По зже Intel исправилась. В отличие от Pentium II и первого Pentium III, данный процессор выполнен не в виде картриджа, а в виде обычного процессора (гнездо называлось Socket 370). Еще в 1999 году появился процессор Intel Celeron Coppermine – усовершенствованная версия Intel Celeron; как и PIII Coopermine, новый Celeron устанавливался в гнездо Socket 370, а его частота не превышала 1100 МГц.

Рис. 2.3.Процессор pentium iii (для socket 370)

Если не учитывать совсем уж древние экспонаты, а принимать во внимание процессоры не ниже Pentium, то они устанавливались в следующие разъемы:

• Socket 7 – процессоры Pentium (c 1994 по 1997 год);

• Slot-1 – процессоры Pentium II (c 1998 по 2000 год);

• Slot-II – процессоры Pentium III (с 1999 по 2000 год);
