SB2C Helldiver - Страница 9

Размах крыла, м 15,16

Длина, м 11,2

Высота, м 4,50

Вес снаряженного самолета, кг 6202

Максимальный взлетный вес, кг 7620

Вес пустого, кг 4587

Максимальная скорость на высоте 3 780 м, км/ч 473

Скороподъемность, м/мин 533

Дальность полета, км 1930

Потолок, м 7620

Силовая установка 1 х Райт R-2600-20 «Циклон» мощностью 1900 л.с.

Вооружение

2 х 20-мм пушки, боезапас 800 выстрелов на ствол

2 х 7,62-мм пулемета, боезапас 2000 выстрелов на ствол

Компоновочная схема SB2C

приборная доска пилота

левая стойка основного шасси

установка спаренных пулеметов 12,7-мм

На снимке этого SB2C-3E хорошо видны перфорированные тормозные щитки. Отсутствие антенн азимутального наведения радара указывает на то, что это самолет модификации «Е». Машина несет новый камуфляж цвета Glossy Sea Blue. «Елочки» на элеронах – опознавательные знаки авиагруппы «Беннингтона», VВ-82, февраль 1945 года.

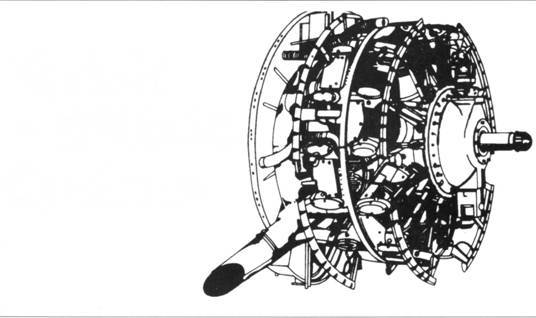

Wright R-2600-20 Cyclone

Морская пехота получила большую часть отвергнутых ВВС США А-25А, по опи использовались только па американской территории для решения небоевых задач. В 1944 году морпехи получили современные «Твари», которые они быстро развернули на Тихоокеанском ТВД. На снимке – пара SB2C-3 из У 1SВ-343 «Gregory's Gorillas» патрулируют около Мидуэя, конец 1944 года. На долю этой эскадрильи пришлась сомнительная честь потерять в боевых условиях последние американские «Хеллдайверы» – шесть ее «Тварей» разбились во время снежной бури в Тяньцзине, Китай, 8 декабря 1945 года.

Пропагандистский снимок «Красавица и чудовище» (Beauty and the Beast)! Привлекательная молодая особа позирует на фоне характерного для SB2C-4 четырехлопастного винта с массивным коком.

Кертисс построила 1112 SB2C-3 (BuNo 18599-19710) и кроме того ещё 413 SBW-3 (BuNo 21233-21645) и 150 SBF-3 (BuNo 31686-31835) были выпущены в Канаде CC amp;F и Фэрчайлд соответственно.

Самой массовой модификацией «Хеллдайвера» стала «четвёрка», успевшая поучаствовать в боевых действиях на Тихоокеанском ТВД. В конструкцию этой модели включили все доработки, произведенные на «тройке», в том числе и перфорированные воздушные тормоза. А внешними отличиями были: отсутствие небольших окошек позади места пилота, пусковые установки для НУРС под консолями крыла и массивный кок винта. SB2C-4E, предназначенный для поиска и борьбы с самолётами противника, оснащался радаром AN/APS-4. Кертисс выпустила 2045 SB2C-4 (BuNo 21646-21741, 64993-65286 и 82858-83127), а ещё 270 SB W-4E (BuNo 21646-21741 u 60036-60209) и 100 SBF-4E (BuNo 31836-31935) построили в Канаде. В послевоенное время, когда они уже служили в частях резерва, некоторые SB2C-4E получили новое обозначение NSB2C-4E.

Перфорированные закрылки, введенные в середине серийного производства «тройки», стали стандартом для SB2C-4. Небольшое окно позади места пилота было заделано. Также стандартным оснащением стали узлы подвески для неуправляемых ракет (на снимке не видны).

Панель приборов SB2C-4.

Левый борт кабины пилота, по которому размещались ручка управления двигателем, управление триммера.чи рулей направления и высоты, переключатель выбора оружия и бомбосбрасыватели.

SB2C-3

SB2C-4

SB2C-3

SB2C-4

Панель приборов и коллиматорный прицел, который использовался как при стрельбе из пушек, так и при бомбометании.

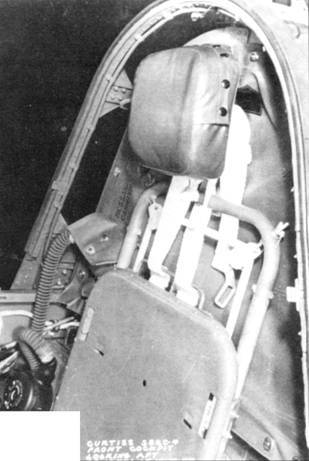

Сиденье пилота и заголовник.

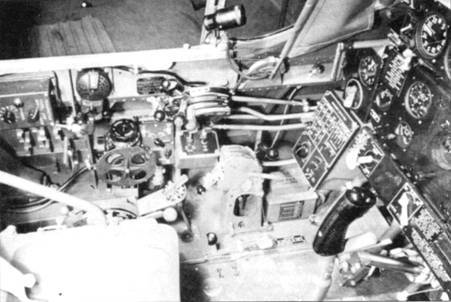

Правый борт кабины пилота. Видна рукоятки управления закрылками и тормозами и блок предохранителей. Большой рычаг перед ручкой управления самолетом приводил в действие механизм складывания крыла.

Правый борт задней кабины.

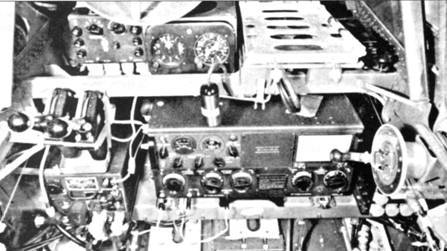

Интерьер кабины стрелка-радиста (пулеметы сняты). Вид по полету. К сожалению, в военное время, когда делался этот снимок, радар APS-4 считался совершенно секретным и его приемник был снят со своего обычного места (справа вверху).

Левый борт задней кабины.

Еще одна авария при посадке, еще один винт на списание, «Шангри-Ла», 1В-99, март 1945.

Лётные характеристики «Твари» часто подвергаются критике, не имеющей отношения к фактам. «Четвёрка» имела более высокую крейсерскую скорость и дальность полёта (без подвесных баков), чем «Эвенджер». Максимальная скорость также была чуть больше. Её крейсерская скорость была всего на 3 км/ч меньше, чем у истребителя «Хеллкет». Из современных «Хеллдайверу» палубных самолётов значительно превосходил его по скорости только «Корсар», способный нести такую же бомбовую нагрузку, но уступавший SB2C по дальности полёта. Можно вспомнить, что когда в 1946 году флот объединил свои эскадрильи бомбардировщиков и торпедоносцев в ударные, именно «Хеллдайверы» стали их стандартным вооружением. Короткий послевоенный срок службы SB2C объясняется созданием более современного «Скайрейдера», проектировавшегося без каких-либо ограничений на габариты в отличие от его предшественника. Из созданных в одно время с «Хеллдайвером» самолётов, дольше него оставался на службе ВМС только «Корсар».
