Война в воздухе №121

«Война в воздухе» №121, 2004 г. Периодическое научно-популярное издание для членов военно-исторических клубов. Редактор-составитель Иванов С. В. При участии ООО «АРС». Лицензия ЛB №35 от 29.08.97 © Иванов С. В., 2004 г. Издание не содержит пропаганды и рекламы. Отпечатано в типографии «Нота» г. Белорецк, ул. Советская. 14 Тираж: 300 экз.

Одной из первых эскадрилий ВМС США получивших «Хеллдайверы», была VB-15 с авианосца «Эссекс», который прибыл в район боевых действий 20 мая 1944 года. SB2C-1C возвращается на корабль над подсвеченным заходящим солнцем морем.

Кертисс SB2C «Хеллдайвер» был, в лучшем случае, обычным пикирующим бомбардировщиком. В худших своих проявлениях он заслужил ряд нелестных прозвищ, среди которых были: «Большая хвостатая тварь» (Big Tailed Beast), обычно сокращавшееся до просто «Тварь», «Сукин сын 2-го класса» (Son-of-a-Bitch 2nd Class) и другие, более грубые. Причины всеобщей ненависти к этой машине заключались вовсе не в неумении Кертисс и её главного конструктора Рея Блейлока проектировать самолёты. Источником всех бед были первоначальная спецификация (техническое задание) ВМС США, упрямая настойчивость флота по запуску «Твари» в серийное производство и, к несчастью, начавшаяся Вторая Мировая война.

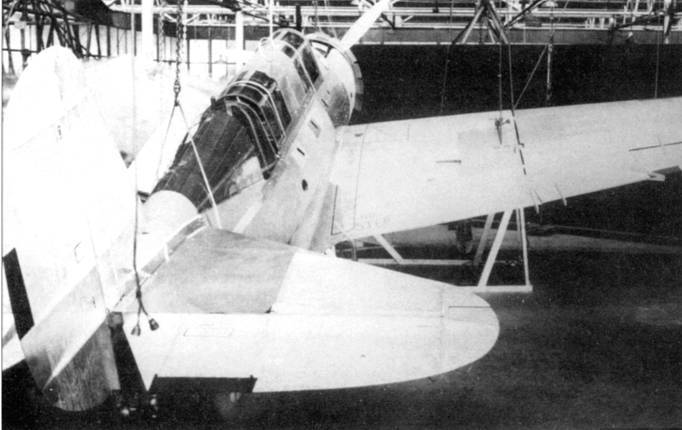

На макете XSB2C-1 уже заметны кургузый фюзеляж и развитое хвостовое оперение, столь характерные для «Хеллдайвера». Видна полностью закрытая хвостовая стрелковая установка, от использования которой вскоре отказались, 16 июня 1939 года.

Когда в 1938 году на вооружение был принят пикирующий бомбардировщик SBD «Донтлесс». Бюро Аэронавтики ВМС США сразу же задумалось о его приемнике. Несмотря на то, что «Донтлесс» был отличным самолётом, снискавшим себе репутацию, о которой «Тварь» могла бы только мечтать, Бюро считало, что нужен новый самолёт с большей скоростью, дальностью и полезной нагрузкой. Поэтому было выпущено техническое задание на разработку бомбардировщика-разведчика с новым мотором Райт R- 2600 «Циклон» номинальной мощностью 1500 л.с. Запас топлива на борту должен был значительно увеличен, бомбовая нагрузка общим весом 453 кг должна была располагаться на внутренней подвеске и при этом габариты машины не должны были превышать размеров стандартного самолетоподъёмника авианосца – 12,2 на 14,6 м – с зазором не менее 30 см, причём на ней должны были размещаться два самолёта.

На объявленный в августе 1938 года конкурс свои предложения представили шесть фирм, в числе которых была и Кертисс со своим «Проектом 84». Требование размещать два бомбардировщика на самолетоподъёмнике было главным источником проблем «Хеллдайвера». Обычно, при необходимости разместить на борту самолёта больше топлива и груза увеличивают его размеры во всех измерениях, но здесь на Блейлока давили строгие ограничения. Единственным решением было сделать фюзеляж очень широким по сравнению с его длиной с увеличенным хвостовым оперением, чтобы компенсировать недостаточную устойчивость присущую такой схеме. Именно это решение более всего повлияло на лётные качества «Твари».

Поскольку производственные мощности Кертисс-Райт были загружены выпуском истребителей «Хок» 75 А и Р-40, то когда 15 мая 1939 года ВМС одобрили проект и заказали один прототип с обозначением XSB2C-1, было принято решение, что для постройки новой машины в серии необходимо создать ещё один завод в Колумбусе, Огайо. В ожидании завершения постройки нового предприятия, детальное проектирование и разработка технологической оснастки велась в одном из павильонов на территории выставки штата Огайо. Единственное изменение, которое Бюро Аэронавтики внесло в «Проект 84», был отказ от турели с гидроприводом. Для подстраховки был выдан заказ на постройку прототипа фирме Брюстер, получившему обозначение XSB2A-1.

Первые «звоночки» были получены сразу же после начала полномасштабной разработки бомбардировщика. Испытания моделей XSD2C в аэродинамической трубе, проведенные в феврале 1940 года, выявили чрезвычайно высокую скорость сваливания машины. Крыло было в спешном порядке перепроектировано – его площадь увеличили с 35,76 до 39,2 м². Была также зафиксирована чрезмерно высокая скорость пикирования, но никаких мер по установке на прототипе тормозных щитков или расщепляющих закрылков тогда не предприняли. Изготовленные в Огайо агрегаты самолёта переправили в Буффало, штат Нью- Йорк, для окончательной сборки. Первый прототип XSB2C-1 выкатили из цеха 13 декабря 1940 года. Ещё за три недели до этого события, несмотря на отсутствие результатов лётных испытаний и сомнительных характеристик управляемости, был выдан заказ на постройку 370 серийных «Хеллдайверов».

XSD2C-1 имел классическую конструкцию. Фюзеляж типа полумонокок овального сечения имел шпангоуты из алюминиевого сплава, к которым клёпкой крепилась обшивка из алкледа (дюраль, плакированный чистым алюминием). Двухлонжеронное крыло состояло из четырёх секций – двух внутренних, крепившимися болтами к фюзеляжу, и двух внешних, складывавшихся вверх. Узел складывания располагался сразу за местом крепления основных стоек шасси, которые убирались по направлению к фюзеляжу. На задней кромке складных частей крыла располагались элероны с компенсацией. Между элеронами и фюзеляжем располагались двухсекционные закрылки с гидроприводом, исполнявшие роль тормозных щитков. Предкрылки, выпускавшиеся одновременно со стойками шасси, улучшали характеристики машины на малых скоростях. В корневых секциях крыла располагались топливные баки ёмкостью 397 л. а 416-литровый фюзеляжный бак был установлен непосредственно за местом пилота. Хвостовое оперение имело конструкцию из алюминиевых сплавов, поверхности управления были обтянуты полотном. Хвостовое колесо убиралось в фюзеляж.

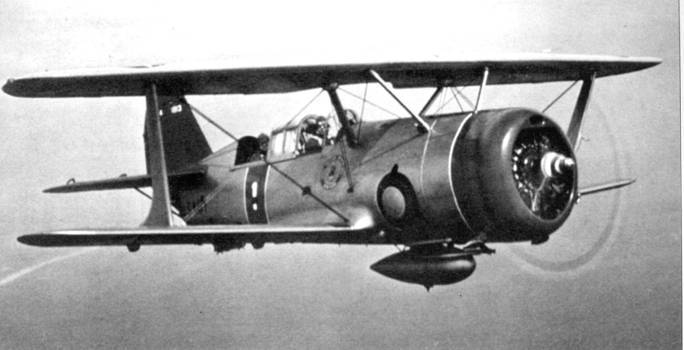

Предшественник «Твари» – SBC-4 «Хеллдайвер» в предвоенной окраске эскадрильи VF-6 с авианосца «Энтерпрайз», июнь 1940 года. Самолет покрашен целиком в цвет металла, хвостовая часть – True Blue, верхняя поверхность верхнего крыла – Chrome Yellow, а капот, шевроны на крыле и полосы на фюзеляже – Insignia Red. Данная машина принадлежала командиру авиагрупп м.

Так художник изобразил XSBC-1 16 августа 1940 года. Рисунок выглядит достоверно, так как к тому времени проектирование уже завершилось и начались работы по постройке прототипа.

В бомбоотсеке со створками с гидравлическим приводом могли разместиться одна 453 кг или две 226-кг бомбы. После незначительных доработок самолёт мог брать на борт 725-кг бомбу или торпеду. Мк.ХIII. Наступательное вооружение прототипа состояло из двух 12,7-мм пулемётов Браунинг в носовой части фюзеляжа, под мотором и двух таких же пулемётов в консолях крыла. Оборонительное вооружение состояло из двух 7,6-мм пулемётов Браунинг у стрелка-радиста в стрелковой установке, «позаимствованной» у SBD.

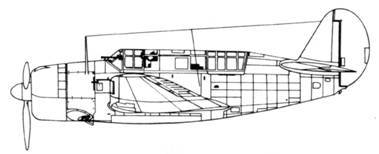

ХБВ2С-1(1-й вариант)

Х8В2С-1(2-й вариант)
