СБ-РК был рассчитан на бомбометание с пикирования, при этом, чтобы избежать чрезмерного увеличения скорости на этом режиме, под крылом на переднем лонжероне были установлены тормозные решетки. Однако на практике в боевых действиях летчики, летавшие на этом бомбардировщике, использовали обычное бомбометание с горизонтального полета. Причина была тривиальна — в авиационных школах не было обучения приемам бомбометания с пикирования, а в строевых авиационных частях к этой новинке отнеслись с опасением и старались действовать по старинке.
На государственных испытаниях в 1940 г СБ-РК показал хорошие результаты и был передан в серийное производство. Его максимальная скорость на высоте 4700 м составила 480 км/час, крейсерская — 320 км/час. На высоту 5000 м СБ-РК поднимался за 7,25 мин, его практический потолок был равен 10100 м.
Бомбардировщик "Б", 1940 г.
В 1940 г самолету была дано название Ар-2 (по имени главного конструктора А.А.Архангельского). От СБ-РК Ар-2 отличался главным образом носовой частью фюзеляжа, где вместо спаренных пулеметов ШКАС размещался один пулемет этого типа. На авиазаводе № 22 в Москве Ар-2 выпускался небольшой серией, было изготовлено около 250 экземпляров Ар-2, который вскоре был заменен в производстве более совершенным пикирующим бомбардировщиком Пе-2 конструкции В.М.Петлякова.
Последней работой ОКБ А.А.Архангельского был пикирующий бомбардировщик «Б» (СББ-1: скоростной ближний бомбардировщик — первый). Самолет был построен в начале 1940 и успешно прошел испытания. На нем стояли те же двигатели М-105Р. По схеме это было повторение самолета Ар-2, но с двухкилевым вертикальным оперением. Его особенностью было применение при обшивке консолей крыла балинитовой фанеры, приклепанной к дуралюминиевому каркасу. Из балинитовых листов были сделаны так же стенки лонжеронов крыла, что давало экономию дюралюминия и более гладкую обшивку. Самолет «Б» мог бы получить дальнейшее развитие, так как по своим летным данным он был близок к пикирующему бомбардировщику В.М.Петлякова Пе-2, но он несколько опоздал — его испытания закончились только в 1941. К тому времени на авиазаводе № 22 началось внедрение в производство нового пикирующего бомбардировщика Пе-2, а ОКБ А.А. Архангельского было отправлено в эвакуацию. Поэтому самолетом «Б» больше заниматься не стали.
1-первый прототип с двигателями «Райт Циклон»
2-второй прототип с двигателями «Испано Сюиза»
3-серийный СБ с двигателями М-100 А
4-серийный СБ с двигателями М-103 и новыми капотами
5-тренировочный УСБ
6-экспериментальный бомбардировщик ММН

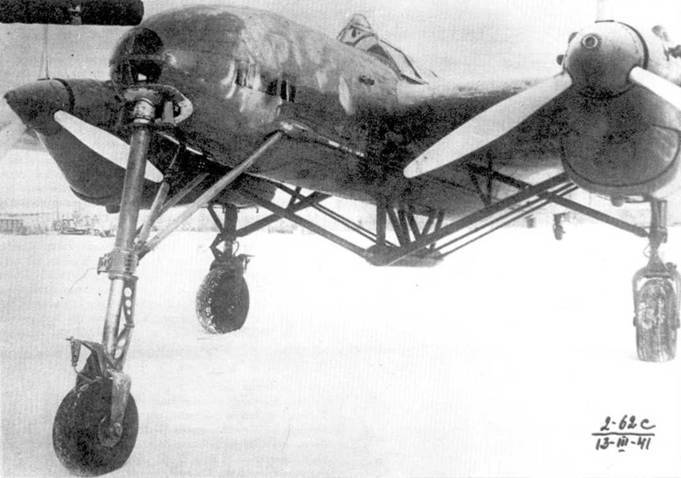

«Птеродактиль» — СБ на экспериментальном трехколесном шасси с носовым колесом.
«Птеродактиль» — СБ с экспериментальным шасси с носовой стойкой. Видна специальная рама, к какой крепились стойки главного шасси. Их можно было перемещать вперед-назад с целью найти наиболее оптимальное положение.
Проблемы СБ-2 на заключительном этапе
Военными специалистами была поставлена задача перед конструкторами достичь в 1940 г максимальной скорости не менее 500 км/час. Работа по ее решению велась в нескольких направлениях. Прежде всего продолжалось совершенствование моторной установки серийных самолетов СБ-2, на которые последовательно устанавливались все более мощные модификации серийного двигателя М-100А(860лс), М-103(960лс) и М-105 (1050 лс). Новые двигатели оснащались и более совершенными воздушными винтами: двухшаговые винты ВИШ-2 заменялись винтами с автоматической установкой шага ВИШ-22. Применение последних повышало эффективность силовой установки на различных режимах полета и позволяло увеличить максимальную скорость полета. Однако вместе с увеличением мощности и тяги силовой установки возрастал и вес самолетов СБ-2. Нормальный полетный вес последних серийных самолетов с двигателями М-105 достигла 6700 кг, а в перегрузочном варианте полетный вес превысил 8000 кг. Хотя за счет возросшей мощности моторов М-105 удалось довести максимальную скорость у земли до 400 км/ час, их скорость на расчетной высоте не только увеличилась, но даже несколько снизилась и стала равной 445 км/час.
Другой причиной невозможности дальнейшего увеличения скорости было несоответствие геометрических параметров крыла самолета СБ, спроектированного для достижения скорости до 450 км/ час, требованиям к крыльям самолетов, предназначенных для полетов на скорости 500–550 км/час. Крыло самолета СБ устарело и обладало большим профильным сопротивлением, этого можно было избежать сокращением площади крыла при сохранении его старого аэродинамического профиля. Такое увеличение нагрузки на площадь крыла неизбежно влекло ухудшение взлетно-посадочных свойств СБ. К 1940 стало ясно, что самолет СБ исчерпал себя, пройдя всю возможную для него эволюцию. Пришло время уступать место новым бомбардировщикам Пе-2 и Ту-2.
Пассажирский «родственник» СБ-2 самолет АНТ-35 перед вылетом us Москвы в Париж 4 ноябри 1936 г.
АНТ-35 на Парижском авиасалоне, ноябрь 1936 г.
ДИ-8 (АНТ-46) многоместный пушечный истребитель был модификацией СБ-2, работу над которым А.А.Архангельскому не удалось завершить. Ни снимке — первый вариант с безоткатными пушками АРК-4 в отъемных частях крыла.
С внедрением СБ в серийное производство советская авиационная промышленность постоянно наращивала темпы выпуска и в 1937–1938 мощность серийного производства на советских авиационных заводах достигла 13 самолетов СБ в сутки. За время серийного производства с 1936 по 1940 г было выпущено 6656 самолетов СБ различных модификаций.
Другие модификации СБ-2
В 1940–1941 гг в ЦАГИ были проведены испытания трехколесного шасси с носовым колесом. Такой тип шасси тогда только входил в практику самолетостроения, поэтому был необходимо было провести всесторонний анализ шасси такого типа. Эта работа была выполнена под руководством инженера И.П.Толстых. В качестве «летающей лаборатории» был использован самолет СБ 2М-103. На самолете были смонтированы неубирающиеся основные и носовая стойки. Носовое колесо было ориентирующимся и снабжено демпфером «шимми». Подфюзеляжная ферма обеспечивала перестановку основных стоек шасси для выбора оптимального выноса колес от центра тяжести самолета.
