СБ гордость советской авиации Часть 1 - Страница 11

Скоростной бомбардировщик управлялся экипажем из трех человек и представлял собой свободнонесущий двухмоторный моноплан. Главным несущим элементом планера АНТ-40 был центроплан с гондолами и интегрированной с ним частью фюзеляжа. К центроплану крепились консоли крыла, а также носовая и хвостовая части фюзеляжа.

Крыло состояло из центроплана с мотогондолами и консолей. Крыло имело двухлонжеронную конструкцию. Каждый лонжерон состоял из верхней и нижней части, составленной из хромансиловых труб, соединенных между собой. Ближе к законцовке лонжерон переходил в балку. Гладкая несущая обшивка соединялась с нервюрами и стрингерами. Механизация крыла состояла из элеронов и закрылков. Элероны были компенсированы по массе и аэродинамически. Закрылки типа Шренка могли отклоняться на 15°. Элероны шли вдоль всей консоли крыла и подвешивались на двух петлях. Правый элерон оснащался триммером.

Детали внутренней конструкции СБ-2.

Детали главного шасси СБ-2.

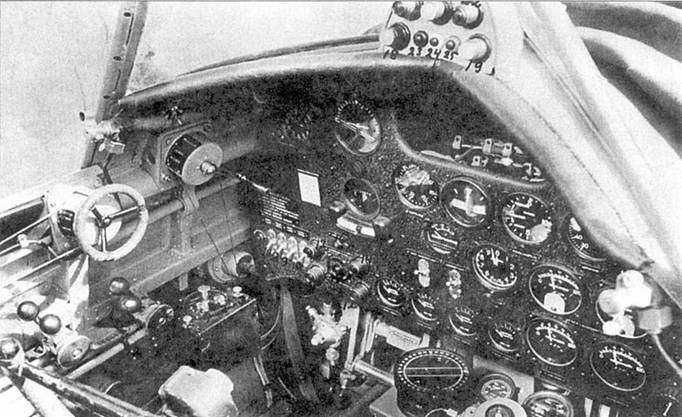

Передняя часть кабины пилота, вероятно СБ-2М-100 выпуска 1938-39 г.г. На левом борту видны ручки газа.

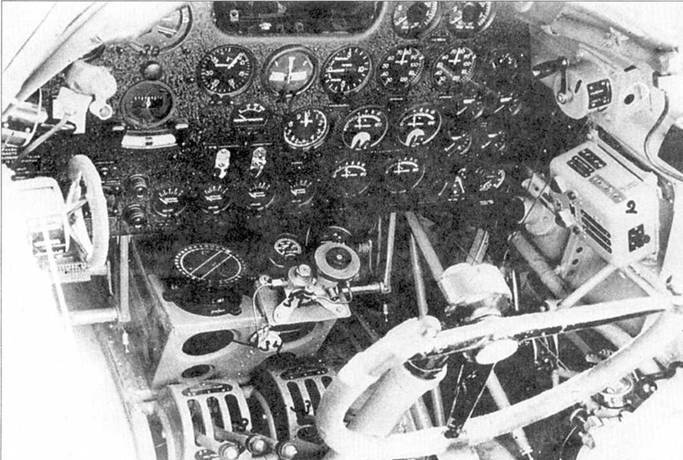

Приборная доска, вероятно СБ-2М-100 выпуска 1938-39 г.г. Обратите внимание на ручку управления со штурвалом.

Фюзеляж имел овальное сечение и состоял из трех частей: носовой, центральной и хвостовой. В носовой части находилась кабина штурмана-стрелка (одновременно бомбардира) и кабина пилота. В центральной части находился бомбовый отсек, а в хвостовой — кабина стрелка-радиста. Носовой обтекатель имел трубчатый каркас и остекление из гнутого целлулоида. Носовая часть крепилась к центральной в четырех точках. Центральная часть фюзеляжа соединялась с лонжеронами и стрингерами центроплана, образуя с ними единое целое. Хвостовая часть крепилась к центральной также, как и носовая.

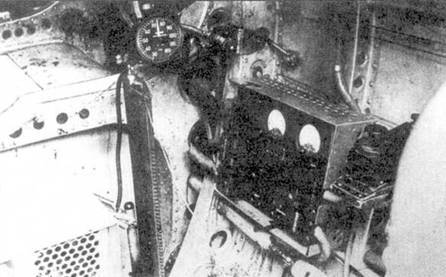

Правый оорт кабины пилота. Справа виден фрагмент кресла пилота.

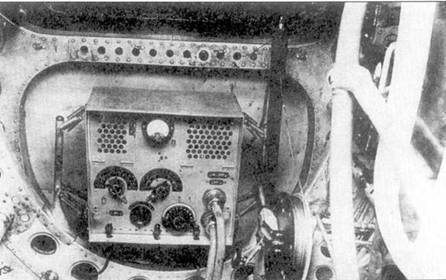

Кабина стрелка-радиста.

Центральная часть образовывала жесткую конструкцию с лонжеронами и стрингерами центроплана. Хвостовая часть крепилась к центральной в четырех точках и завершалась хвостовым оперением. Бомбоотсек находился в центральной части фюзеляжа. Самолет был среднепланом, лонжероны проходили через бомбоотсек, что обуславливало расположение бомб внутри отсека. Две бомбы массой 500 или 250 кг подвешивались в бомбоотсеке только горизонтально под лонжеронами крыла. Меньшие бомбы (100 кг и меньше) подвешивались вертикально в передней части отсека между лонжеронами и горизонтально в задней части отсека за задним лонжероном. Сбросом бомб управлял штурман, в кабине которого имелась кнопка элекроспуска. В кабине пилота находилась дублирующая аварийная кнопка. Бомбы общей массой 500–600 кг находились в районе центра тяжести самолета, поэтому сброс даже всех бомб залпом не оказывал заметного влияния на центровку самолета в воздухе.

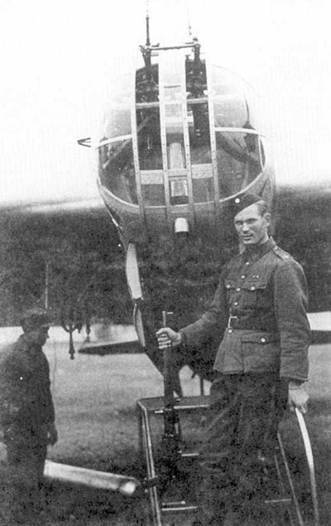

Передняя кабина СБ-2 советской сборки. Хорошо видны клепанные швы. Люк в крыше кабины штурмана открыт, при этом поднималось небольшое лобовое стекло. Этот самолет состоял на вооружении финских ВВС.

Передняя и задняя огневые точки на советских СБ-2. Хорошо видны направляющие и рамы.

Тур-9, турель с одним ШКАС (1000 патронов)

Люковая установка с пулеметом ШКАС (500 патронов)

Задняя огневая точка с 7,62-мм пулеметом ШКАС. Самолет был захвачен финнами и использовался в одной из финских авиачастей.

Детали СБ, экспонирующегося в музее в Монино.

Бомбоотсек СБ-2. На переднем плане видны вертикально подвешенные на замках Дер-34 100-кг бомбы. Дальше видны замки Дер-21, предназначенные для бомб массой более 100 кг. Эти замки установлены на лонжероне центроплана.

Для обороны на самолете имелись три огневые точки. Спереди в лобовом обтекателе стоял спаренный пулемет ШКАС с боекомплектом 1920 патронов. В кабине стрелка-радиста имелись две огневые точки: верхняя и нижняя. В каждой находился одинарный ШКАС. В верхней огневой точке боекомплект 1000 выстрелов, в нижней — 500. Характерной особенностью самолета СБ-2 было то, что в походном состоянии оба пулемета убирались внутрь. В случае боевой тревоги стрелок-радист сдвигал крышку фонаря своей кабины и выдвигал пулемет в боевое положение. Закончив стрельбу, стрелок-радист разворачивал пулемет стволом к хвосту и закрывал крышку фонаря. Пулемет стоял на кольцевой установке, его наведение осуществлялось за счет физической силы стрелка. Аналогичное устройство имела и нижняя огневая точка.

Горизонтальное хвостовое оперение состояло из стабилизатора и рулей высоты. Оперение крепилось к лонжеронам фюзеляжа в четырех точках. Угол атаки стабилизатора можно было менять на земле. Руль высоты состоял из двух сегментов, крепился к стабилизатору в пяти точках и оснащался триммером. Киль состоял из стабилизатора и руля направления, подвешенный на трех петлях. Каркас руля направления состоял из профилированного лонжерона. Руль оснащался триммером.

Главное шасси убиралось в полете. Стойка шасси заканчивалась вилкой, к которой крепилось колесо. Стойка крепилась к переднему лонжерону центроплана. Стойка имела встроенный гидропневматический амортизатор. Колеса оснащались пневматическими тормозами. Главное шасси в полете частично убиралось в задний отсек мотогондолы. Стойка имела два боковых раскоса из хромо-молибденовой стали. За стойкой находился гидроусилитель, отвечавший за уборку и выпуск шасси, а также механизм аварийного выпуска шасси. Хвостовое колесо не убиралось и было оснащено гидропневматическим амортизатором. Выпуск и уборку шасси, а также работу закрылков обеспечивала электрогидравлическая система. При ее отказе шасси можно было выпустить с помощью аварийного механического привода, работающего от маховика, установленного в кабине стрелка-радиста. Такая аварийная система выпуска шасси впервые появилась в СССР именно на планере АНТ-40.
