СБ (АНТ-40) — всемирно известный самолет Андрея Николаевичи Туполева, массовый скоростной бомбардировщик фронтовой авиации советских ВВС. строившийся серийно на протяжении ряда лет в нескольких модификациях. Этот самолет участвовал в военных конфликтах в предвоенный период в Испании. Китае. Монголии, на Дальнем Востоке и в Финляндии. Он принял на себя первый удар 22 июня 1941 г… применялся во время Великой Отечественной войны как боевой самолет до 1943 г и позднее служил в гражданском воздушном флоте.

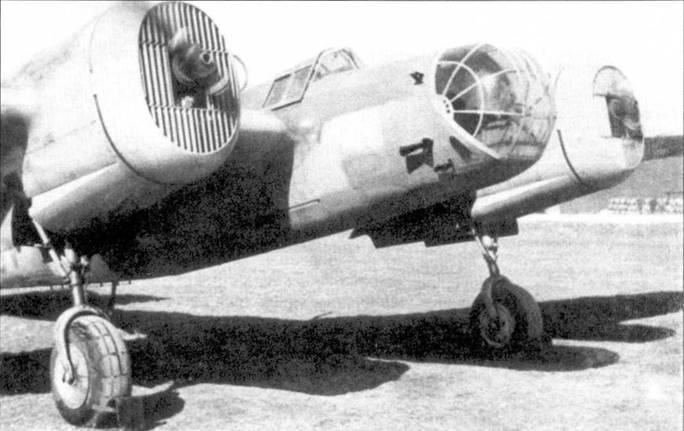

СБ-2 М-103 укатывают в лес после посадки.

Работа над новым бомбардировщиком началась под руководством А.Н.Туполева в конце 1933 г. Главным конструктором был назначен А.А.Архангельский, возглавивший в январе 1934 конструкторскую бригаду № 5 отдела экспериментального самолетостроения ЦАГИ. Новый бомбардировщик внутри конструкторского бюро получил обозначение АНТ-40. Это был трехместный двухмоторный среднеплан с убирающимися шасси.

Основной задачей проектирования было достижение максимальной скорости в горизонтальном полете, хотя код СБ расшифровывался как средний бомбардировщик, а отнюдь не скоростной. Этот фактор определил выбор схемы и компоновки самолета, конструкция которого создавалась с минимальным аэродинамическим сопротивлением и минимальной массой.

Постройке самолета предшествовал большой объем экспериментальных исследований в аэродинамической трубе ЦАГИ. При этом особое внимание уделялось наивыгоднейшему сочетанию крыла с фюзеляжем и мотогондолами, нахождению оптимального взаимного расположения крыла и хвостового оперения. По результатам этих работ было выбрано среднее расположение крыла относительно фюзеляжа. С одной стороны это обеспечивало минимальное сопротивление интерференции, с другой — создавало проблемы с компоновкой бомбоотсека. Неподвижное горизонтальное оперение установили на фюзеляже с относительно небольшим превышением над крылом. Это позволяло вывести стабилизатор из спутной струи особенно на больших углах атаки, и улучшить работу вертикального оперения, которое при такой схеме меньше «затенялось» горизонтальным. Для получения максимальной скорости все кабины экипажа были выполнены закрытыми, бомбы полностью размещались в фюзеляже и вся обшивка выполнялась гладкой. Отказ от гофрированной обшивки, неприемлемой для скоростного самолета, потребовал применения новых материалов — тонкого листового «супердюралюминия» с повышенной прочностью, высокопрочных хромо-молибденовых и хромо-никелевых сталей. Снижение массы самолета достигалось минимальными размерами самолета, рациональной конструкцией планера и очень плотной компоновкой фюзеляжа.

А. И. Туполев (справа) и конструктор двигателей А.А.Микулин (следующий после Туполева) на Парижской авиавыставке. Ноябрь 1936.

21 февраля 1934 г А.Н.Туполев на совещании у начальника ЦАГИ Н.М.Харламова доложил план работ по постройке бомбардировщика АНТ-40. Было решено построить самолет сразу в двух экземплярах — первый прототип с двигателями воздушного охлаждения Райт Циклон (Wright Cyclone F 3), каждый из которых развивал мощность 730 лс на высоте 2000 м, планировалось выпустить к 15 июля 1934 г. Второй прототип с двигателями жидкостного охлаждения Испано Сюиза (Hispano Suiza 12Ybrs) no 780 лс каждый на высоте 3300 м, планировалось построить к 15 августа 1934 г.

Для моторов обоих типов были созданы гондолы близкой внешней конфигурации. Для самолета АНТ-40 с двигателями Hispano Suiza 12Ybrs были построены водорадиаторы «лобового» типа, интенсивность охлаждения которых регулировалась установленными перед ними жалюзи и отклоняющейся вниз нижней панелью гондолы, расположенной под двигателем. Первый прототип АНТ-40 имел емкость бензобаков только на 940 л, второй — на 1670 л.

Многоместный истребитель МИ-3 (АНТ-21) в значительной степени нес в себе черты будущего СБ.

Результаты испытаний ДИП (АНТ-29) были использованы для создания будущего скоростного бомбардировщики СБ-2.

Постройка первого опытного экземпляра АНТ-40 с моторами «Райт Циклон». Москва, август 1934 г.

Первый экспериментальный образец АНТ-40 РЦ на заводском аэродроме, октябрь 1934 года.

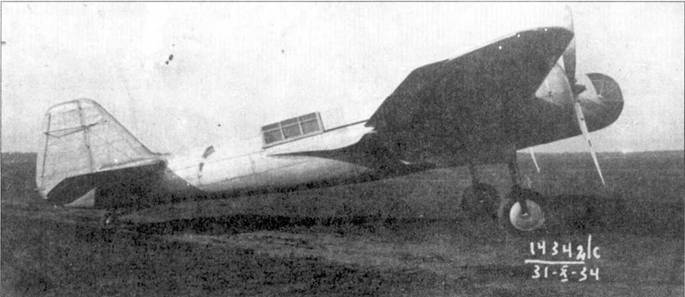

АНТ-40 PЦ после аварии 31 октября 1934 г

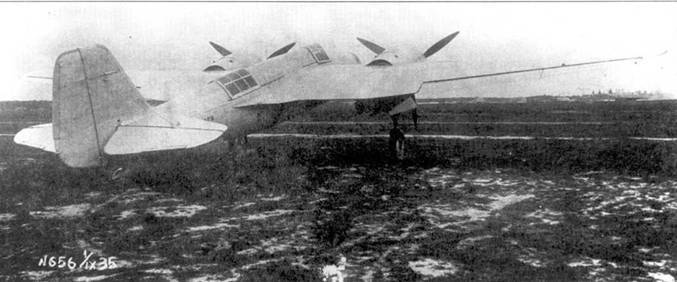

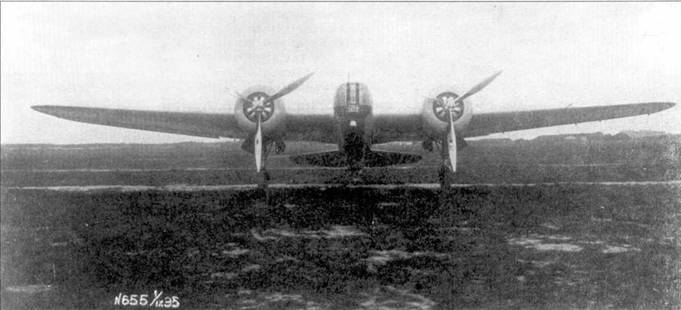

Первый прототип после окончания повторных заводских испытаний, сентябрь 1935 г

При создании АНТ-40 был использован опыт постройки и испытаний двухмоторного многоместного истребителя МИ-3/АНТ-21 и двухместного пушечного истребителя ДИП/АНТ-29, которые были близки по общей схеме конструкции. Проектирование самолета АНТ-40 шло быстро и в марте 1934 г заказчик, Управление ВВС, рассмотрел и утвердил эскизные чертежи и натурный макет самолета, а уже в июле заводу опытных конструкций ЦАГИ были досрочно переданы все рабочие чертежи.

Постройка первого прототипа с двигателями Wright Cyclone F3 началась 25 апреля 1934 г, она шла одновременно с выпуском чертежей и потребовала более высокой культуры производства, так как технологические процессы и производственные технологии, применявшиеся раннее, не были пригодны для постройки АНТ-40. Самолет был построен в рекордно короткий срок — за шесть месяцев и имел следующие данные (Таблица 1, первая колонка).

7 октября 1934 г состоялся первый полет первого прототипа АНТ-40РЦ (Райт-Циклон), который пилотировал летчик К.К.Попов. Испытания, проводившиеся до 31 октября показали, что самолет обладал плохой продольной устойчивостью, а также повышенной чувствительностью элеронов и большими нагрузками на штурвал. Это приводило к самопроизвольному взмыванию и пикированию самолета при посадке, что усложняло пилотирование. Недостатки пытались устранить увеличением площади и изменением угла установки стабилизатора, увеличением площади элеронов, уменьшением площади рулей высоты и введением в систему управления резиновых амортизаторов, возвращавших отклоненный штурвал в нейтральное положение и тем самым уменьшавших «раскачку» самолета в продольной плоскости. Однако это дало лишь небольшое улучшение в устойчивости и управляемости самолета, но его пилотирование оставалось сложным. На девятом полете 31 октября самолет потерпел аварию при посадке на заводском аэродроме. Самолет был возвращен в ЦАГИ, где восстанавливался до февраля 1935 г. Во время ремонта в конструкцию первого прототипа были внесены некоторые изменения. Мотористы, которые участвовали в ремонте самолета, по своему переименовали обозначение нового самолет: СБ — «Сволочь Бездарная».
