Ударно-спусковой механизм куркового типа, двойного действия, со скрытым курком. Для взвода курка или его спуска служит рычаг, расположенный с левой стороны рамы, у основания спусковой скобы. Решение использования рычага безопасного спуска и взведения курка было позаимствовано у одного из наиболее передовых по конструкции пистолетов конца 1930-х гг. – Sauer 38H. Слева на кожухе размещается флажковый предохранитель, во включенном положении блокирующий ударник. Пистолет снабжен затворной задержкой и указателем наличия патрона в патроннике, выполненным в виде выступающей из задней поверхности затвора-кожуха оси. Защелка магазина расположена внизу рукоятки. К недостаткам относятся: невысокая надежность работы в затрудненных условиях эксплуатации, наличие управляемого вручную предохранителя, малая емкость магазина. Преимущества пистолета – постоянная боеготовность, безопасность в обращении, небольшой вес и высокая точность стрельбы. P9S производились компанией Heckler und Koch до января 1978 года.

Основные характеристики

Калибр: 9mm Parabellum / 7,65mm Parabellum / .45 ACP

Длина оружия: 192 мм

Длина ствола: 102 мм

Высота оружия: 141 мм

Ширина оружия: 34 мм

Масса без патронов: 875 г.

Емкость магазина: 9 / 9 / 7 патронов

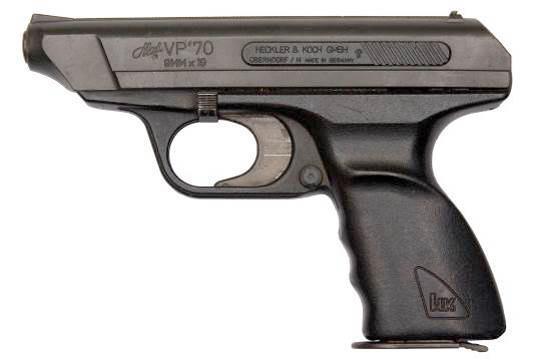

Heckler und Koch VP 70

Heckler und Koch VP 70 Z

В 1968 году была запатентована конструкция пистолета, получившего обозначение VP 70, что расшифровывается как Volkspistole – народный пистолет. Авторами этого оригинального оружия являются знаменитый инженер Гельмут Вельде и соучредитель Heckler und Koch Алекс Зайдель, ранее трудившиеся в компании Mauser-Werke A.G. В частности Зайдель с 1943 года, вместе с другими специалистами, участвовал в разработке нескольких проектов, целью которых было создание наиболее простых и дешевых пистолетов Volkspistole, предназначенных для быстрого оснащения ими вооруженных сил Третьего Рейха и ополчения – Фольксшурма.

Были разработаны такие образцы, как вариант пистолета Mauser HSc со штампованным затвором-кожухом, Gerat 26 VP, Gerat 40 VP с запиранием перекосом ствола и Mauser V.7082 с запиранием свободным затвором. Все эти пистолеты использовали стандартный патрон 9mm Parabellum. Испытания в ноябре 1944 года модели V.7082 со свободным затором окончились провалом, в результате выбор был остановлен на схеме с жестким запиранием ствола. В результате был создан пистолет Mauser V.7082, имеющий то же обозначение, но отличающийся торможением отката затвора-кожуха отводом части пороховых газов и использованием поперечных канавок в патроннике. Он так и остался прототипом, однако многие идеи и опыт, полученный при проектировании вышеуказанных моделей были использованы в дальнейшем, в оружии компании Heckler und Koch.

Примечательно совпадение индексов в обозначении экспериментальных прототипов «народного пистолета» времен фашистской Германии и оружия компании Heckler und Koch. Главной задачей проектирования VP 70, так же как и Mauser V.7082, было сочетание простоты конструкции, производства и эксплуатации, не высокой себестоимости производства и конечной стоимости, при том, что пистолет должен был подходить как для армии и полиции, так и для гражданского рынка оружия. Разработка пистолета была начата в 1968 г., а официально оружие было представлено в 1970 г. Данная модель стала одним из первых пистолетов с рамой из высокопрочного полимера вместо традиционной стали, что как раз упростило производство и снизило его стоимость. Впервые в серийно выпускающимся пистолете стала использоваться полимерная рама.

Автоматика работает по принципу использования отдачи при запирании канала ствола свободным затвором. Затвор-кожух изготавливался методом штамповки из стального листа с использованием фрезерованных элементов. Возвратная пружина расположена вокруг ствола. Пистолет снабжен демпфером, размещающимся перед казенной частью ствола, снижающим энергию удара затвора-кожуха во время выстрела и, соответственно, уменьшающим силу отдачи. Ударно-спусковой механизм ударникового типа, только самовзводный, что делает оружие безопасным в обращении, но снижает точность стрельбы из-за длинного хода и сравнительно большого усилия спускового крючка. В конструкцию включен кнопочный ручной предохранитель, который размещается там, где у большинства современных пистолетов находится защелка магазина – в основании спусковой скобы. Фиксатор затвора-кожуха расположен на раме, перед спусковым крючком. Защелка двухрядного магазина расположена в нижней части рукоятки. В месте крепления кобура-приклад имеет переводчик режимов огня, допускающий возможность стрельбы как одиночными, так и короткими очередями по три выстрела. Если кобура-приклад не присоединена к пистолету, оружие может вести огонь только одиночными. Оружие выпускалось в двух вариантах – «Z» (Zivil – гражданский) и «М» (Militar – военный).

Сегодня схема запирания со свободным затвором не используется в современных пистолетах под патрон 9mm Parabellum, а все попытки создать пистолет под мощные патроны с такой конструкцией запирания не были успешными. Однако в современных самозарядных пистолетах, выпускающихся как для армии и полиции, так и для гражданского рынка оружия, широко используются две особенности конструкции VP 70 – полимерная рама и только самовзводный ударно-спусковой механизм. VP 70 так и не был принят на вооружение Бундесвера и не поставлялся полиции германии и других стран. Для экспорта в Италию VP 70 Z изготавливался под патрон 9x21mm IMI. Необходимо отметить один интересный факт. VP 70 снимался в культовом фильме «Чужие» Джеймса Кэмерона, где под обозначением M4A3 по сюжету состоял на вооружении бойцов взвода USCM – «Colonial Marines». В целом, пистолет не пользовался спросом на Производство было прекращено в августе 1989 году. В общей сложности было выпущено около 3200 пистолетов VP 70 и VP 70 Z.

Отзывы владельцев: «Большой, но не тяжёлый. Очень удобный хват. Предохранитель более ружейный, чем пистолетный. Нет затворной задержки, что конечно минус. Очень прост, напоминает больше пистолет-пулемет по конструкции. Очень легко разбирается. Широкий скос патронника позволяет стрелять без задержек патронами с самыми разными по конструкции пулями. Спуск… Тяжёлый, что и говорить. После каждого выстрела крючок надо полностью отпускать и выжимать снова. И, тем не менее, пистолет достаточно точен». «Могу сказать следующее: стрелять из него, тщательно целясь не получается. На крючок надо нажимать плавно, сильно и быстро. При этом немного сбивается прицел, но на 25 метров точность вполне достаточная. Да он и не предназначен для снайперской стрельбы, а в человека попасть – без проблем. Отдача приемлемая, совершенно нормально воспринимается, не вызывая болезненных ощущений. Никаких задержек не было, работает как часы. Магазин снаряжать – одно удовольствие».

Основные характеристики

Калибр: 9mm Parabellum

Длина оружия: 204 мм (545 мм с присоединенным прикладом)

Длина ствола: 116 мм

Высота оружия: 142 мм

Ширина оружия: 32 мм

Масса без патронов: 820 г.

Темп стрельбы: 2200 в/мин

Емкость магазина: 18 патронов

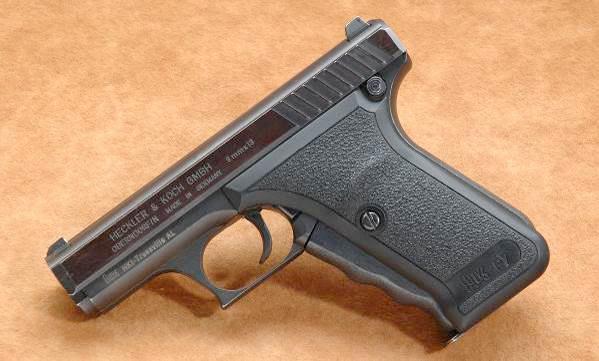

Heckler und Koch P7

Работы по созданию нового личного оружия для полиции ФРГ, которое должно было заменить военные пистолеты Walther P.38, были начаты в 1971 году. Полиция нуждалась в безопасном и максимально простом в обращении пистолете, без управляемых вручную предохранителей. Кроме этого требования к новому оружию были следующие: использование патронов 9mm Parabellum; энергия пули больше 500 Дж; ресурс – более 10000 выстрелов; вес – не более 1 кг.; длина не более 180 мм, высота – 130 мм и ширина – 34 мм. Если фирма Walther пошла по пути создания новой модели на основе конструкции старого P.38, то специалисты Heckler und Koch решили использовать в новом оружии нестандартное решение, что, впрочем, характерно для короткоствольного оружия этой компании, производившегося в то время.
