Основные характеристики

Калибр: .357 SIG / .40 S&W / .45 ACP

Длина оружия: 174 мм

Длина ствола: 90 мм

Высота оружия: 128 мм

Ширина оружия: 34 мм

Масса без патронов: 910 г.

Емкость магазина: 10 / 8 / 8 патронов

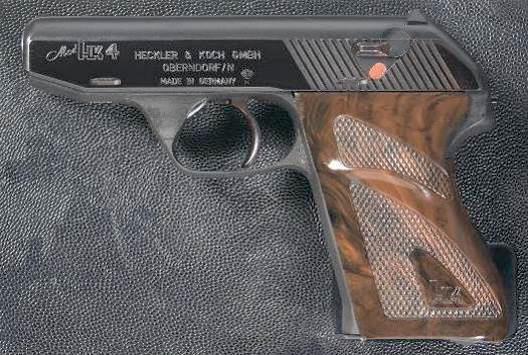

Немецкая компания Heckler und Koch, основанная Эдмундом Хеклером и Теодором Кохом на бывшем заводе Mauser в городе Обендорфе, сегодня является всемирно известным и пользующимся отличной репутацией производителем высококачественного и надежного огнестрельного оружия. HK 4 стал их первым самозарядным пистолетом, вышедшим в 1967 году и производившимся с 1968 по 1984 гг. Конструкторами являются один из основателей компании – Алекс Сайдел и инженер Тило Меллер. При проектировании HK4 Сайделом был использован опыт, полученный во время работы в компании Mauser над прототипом малокалиберного пистолета, основанном на конструкции HSc, который так и не пошел в серию из-за юридических проблем.

Работы над HK 4 были начаты в 1964 году. Основной задачей являлось создание недорогого и практичного пистолета с возможностью легкой смены калибра, как для полиции, так и для гражданского рынка оружия. Итогом работ стал пистолет, который мог быть приспособлен для стрельбы различными патронами – .22LR, 6,35mm Browning, 7,65mm Browning и 9mm Short с помощью замены ствола, возвратной пружины и магазина. Для ускорения темпов производства и снижения стоимости затвор-кожух изготавливался из листовой стали с использованием штамповки, а рама – из легкого сплава на основе алюминия.

Автоматика пистолета работает по схеме использования отдачи при свободном затворе. Возвратная пружина размещена вокруг неподвижного ствола. В передней части спусковой скобы находится фиксатор ствола, при помощи которого можно отделить ствол от рамы и произвести смену калибра.

Патронники стволов под 9 мм патрон имеют поперечные канавки, увеличивающие трение при экстракции гильзы, в то время как патронники малокалиберных стволов имеют продольные канавки Ревелли для снижения трения и ускорения экстракции. Патронники стволов под патроны 7,65mm Browning и 6,35mm Browning выполнены без канавок. Затвор имеет зеркало с разными положениями отверстия бойка для стрельбы патронами как центрального, так и бокового воспламенения.

Ударно-спусковой механизм куркового типа, двойного действия, с предохранительным взводом курка. Оружие оснащено флажковым предохранителем, рычаг которого размещен на левой стороне затвора-кожуха. Его включение опускает тыльную часть ударника вниз, не позволяя курку нанести по ней удар. В дополнении к этому сам ударник блокируется, чем исключается самопроизвольная инициация капсюля бойком. Однако спусковой крючок свободно перемещается и владелец пистолета может вручную спустить курок с боевого взвода, придерживая его за выступающую спицу. В конструкцию так же включен автоматический предохранитель магазина, запирающий спусковой крючок, если магазин не вставлен в рукоятку.

В случае недохода затвора-кожуха до крайнего переднего положения, в котором канал ствола будет заперт полностью, шептало и спусковая тяга будут разобщены. Прицельные приспособления состоят из неподвижной мушки и целика, закрепленного в пазе типа «ласточкин хвост», с возможностью внесения боковых поправок. Затворная задержка фиксирует затвор-кожух в крайнем заднем положении по израсходовании всех патронов. Присоединение снаряженного магазина автоматически освобождает затвор-кожух и досылает патрон в патронник. Магазины с однорядным расположением патронов. Защелка магазина расположена внизу рукоятки. Рукоятка снабжена пластиковыми щечками с перекрестной ромбообразной насечкой и выступами под большой палец.

Владелец HK 4 о своем пистолете: «Ход спускового крючка в режиме самовзвода довольно тяжелый, но с предварительно взведенным курком ход короткий, плавный и легкий. Конечно, удобно и менять калибры. Но все же эта функция не для всех. Кому-то проще купить другой пистолет. К удобству рукоятки нет претензий. Точность вполне хорошая, для компакта. В целом, для того времени очень хороший пистолет, но с современными уже не сравнить».

Большинство HK 4 было продано на гражданском рынке оружия Европы и США, однако 12000 пистолетов HK 4 калибра 7,65 мм было произведено для немецкой таможенной полиции. Хотя такой калибр с минимальным останавливающим действием пули не может считаться серьезным и использоваться в правоохранительных ведомствах, тем не менее, немцы посчитали его приемлемым для таможенников. Для полиции западного Берлина HK 4 выпускался французской фирмой MAS. Около 500 французских

HK 4 калибра 7,65 мм было экспортировано в США. Всего было произведено около 36000 пистолетов.

Основные характеристики

Калибр: .22LR / 6,35mm Browning / 7,65mm Browning / 9mm Short

Длина оружия: 157 мм

Длина ствола: 85 мм

Высота оружия: 110 мм

Ширина оружия: 32 мм

Масса без патронов: 480 г.

Емкость магазина: 8 / 8 / 8 / 7 патронов

Пистолет P9S является одной из первых моделей фирмы Heckler und Koch, в которой были использованы оригинальные технические решения, редко применяющиеся в самозарядных пистолетах. Реализовать в жизнь новую конструкцию помог опыт, накопленный специалистами компании при создании штурмовой винтовки G3 и ее модификаций. Главным конструктором пистолета был Герберт Медель. Работы по проектированию стартовали в начале 1960-х гг. А сам, не на что не походивший, новый пистолет P9, был запущен в производство и официально представлен в августе 1969 году. Затем, в январе 1970 года, на смену ему пришел усовершенствованный вариант P9S (Spannabzug – двойного действия) с ударно-спусковым механизмом двойного, а не одинарного действия, как в предшественнике. P9S калибра 9 мм поставлялся полиции и использовался немецким антитеррористическим спецподразделением GSG9. Вскоре появился вариант, рассчитанный на использование американского патрона .45 ACP, который, разумеется, экспортировался в США. P9S 45-го калибра выпускался и с удлиненным стволом для использования совместно с глушителем. Такие пистолеты использовались с начала 1970-х до конца 1980-х гг. в спецподразделении ВМФ США «US Navy SEAL» (Морские Котики). Для Италии P9S производились под патрон 7,65mm Parabellum. P9S поставлялись в крупных объемах малазийской армии и полиции, где используются и в настоящее время. Выпускались и спортивные P9S с регулируемыми прицельными приспособлениями, ортопедическими рукоятками и компенсаторами.

Автоматика работает по схеме использования отдачи при коротком ходе ствола. Запирание ствола осуществляется полусвободным затвором при помощи подвижных роликов. Расцепление происходит только после падения давления в канале ствола, что позволяет при неподвижном стволе использовать в пистолете мощные патроны. При этом преимуществом такой системы является снятие части нагрузок со ствола, а так же высокая точность стрельбы, за счет неподвижности ствола относительно рамы. Недостатками такой конструкции являются ее сложность и высокая себестоимость производства. Часть рамы пистолета изготовлена штамповкой, а часть из высокопрочного полимера, благодаря чему снижается вес оружия. Затвор-кожух в этом пистолете состоит из собственно затвора, и кожуха, как двух отдельных деталей. Затвор, расположенный внутри кожуха, состоит из двух деталей, между которыми размещены два подвижных ролика. Кожух изготавливался штамповкой, а затвор – фрезерованием. Замедление расцепления осуществляется при помощи роликов, выдавливаемых из пазов вертикальных выступов ствола передней частью затвора (боевой личинкой), запирающей ствол. За счет силы трения ролики выходят из пазов ствола только после снижения давления пороховых газов, при этом, боевая личинка, через ролики передает большую часть энергии остову, заставляя его двигаться с большей скоростью. Канал ствола имеет полигональные нарезы и представляет собой закрученную шестигранную призму со скругленными гранями. Такой ствол меньше повреждает оболочку пули во время выстрела, обладает большим эксплуатационным ресурсом и более высокой прочностью, а так же проще чистится.
