    ♦ при соединении в единый объект-кривую графических примитивов (прямоугольники, эллипсы, многоугольники) CorelDRAW преобразует такие объекты в кривые (с утратой особых свойств).

Рис. 3.79. Соединение замкнутого и незамкнутого контуров

Соединение контуров чаще всего используется в двух целях: для создания фигур с дырками во внутренней области и для уменьшения количества объектов в иллюстрации. Например, именно с помощью соединения графических примитивов проще всего получать такие фигуры, как кольца, рамки и т. п. Чем меньше объектов содержит иллюстрация, тем легче ее редактировать. Если вы нарисовали траву с помощью большого количества линий с одинаковой зеленой обводкой, целесообразно выполнить для них команду соединения. Работать с получившейся фигурой проще и значительно быстрее.

Как отмечалось выше, после соединения исходные контуры не исчезают, они становятся субконтурами образующейся фигуры. Поскольку она содержит всю информацию о включенных в нее контурах, то фигура может быть снова разделена на них. Для этого служит обратная команде Combine (Соединить) команда Break Apart (Отделить), также находящаяся в меню Arrange (Упорядочить). Она разбивает выделенный в документе контур на субконтуры. Команда работает не только для кривых, созданных с помощью соединения, а вообще для любых объектов, содержащих более одного субконтура. После разделения субконтуров они получают заливку и обводку от общего контура, а не ту, которую имели до соединения. Это вполне естественно, поскольку общий контур не содержит информации об исходных атрибутах своих субконтуров.

1. Нарисуйте на странице документа прямоугольник и эллипс.

2. Разместите их так, чтобы они частично накладывались друг на друга (рис. 3.80, а).

3. Раскрасьте их в разные цвета. Придайте им также хорошо различимые разноцветные обводки.

4. Последовательно щелкая на них инструментом Pick (Указатель) при нажатой клавише , выделите сначала прямоугольник, а потом присоедините к выделению эллипс.

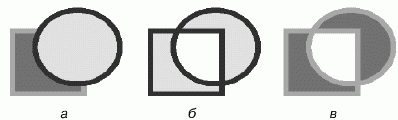

Рис. 3.80. Контуры: а – до соединения; б, в – после соединения

5. Выберите команду Combine (Соединить) меню Arrange (Упорядочить). В результате получится единый контур, состоящий из двух субконтуров – эллипса и прямоугольника (рис. 3.80, б). В месте их пересечения получившийся контур будет иметь дырку. Обратите внимание, что образованный контур унаследовал атрибуты заливки и обводки у эллипса, поскольку он был выделен последним.

6. Выберите команду Break Apart (Отделить) меню Arrange (Упорядочить). Соединенный контур будет разбит на исходные контуры с обводкой и заливкой, как у составного.

7. Выделите один из контуров. Взгляните на строку состояния. CorelDRAW показывает, что выделенный объект – кривая, а не графический примитив.

8. Измените цвета обводки и заливки у одного из объектов. Выделите оба объекта в обратном порядке: сначала эллипс, а потом – прямоугольник.

9. Снова выберите команду Combine (Соединить) меню Arrange (Упорядочить). Обратите внимание, что соединенный контур унаследовал атрибуты заливки и обводки у прямоугольника, поскольку он был выделен последним.

Соединить можно не только два, но и любое количество контуров:

1. Нарисуйте многоугольник.

2. Разместите его так, чтобы он частично перекрывал дырку в соединенном контуре (рис. 3.81, а).

Рис. 3.81. Соединение трех контуров: а – исходное состояние; б – результат соединения

3. Выберите команду Combine (Соединить) меню Arrange (Упорядочить). Перед вами результат соединения трех контуров (рис. 3.81, б).

Соединение широко используется и для незамкнутых контуров. Это необходимый предварительный шаг для дальнейшего объединения узлов двух кривых.

1. С помощью инструмента Freehand (Кривая) нарисуйте два отдельных незамкнутых контура. Вам не удастся соединить их концы никакими инструментами CorelDRAW, поскольку эти две кривые являются разными контурами.

2. Выделите оба контура инструментом Pick (Указатель).

3. Выберите команду Combine (Соединить) меню Arrange (Упорядочить). Теперь обе кривые представляют собой единый сложный контур и являются его субконтурами.

4. Подведите курсор инструмента Pick (Указатель) к концу одного контура, нажмите левую кнопку мыши и переместите узел к концу другого контура. После того как вы отпустите кнопку мыши, перед вами окажется единая кривая.

5. Соединение субконтуров можно выполнить и с помощью специальной команды Join Two Nodes (Объединить два узла), находящейся на панели свойств инструмента Shape (Фигура). Выполните команду Undo (Отменить) меню Edit (Правка), чтобы снова разомкнуть субконтуры.

6. Выберите инструмент Shape (Фигура) на панели инструментов.

7. Выделите по одному узлу на конце каждого субконтура.

8. Нажмите кнопку Join Two Nodes (Объединить два узла) на панели свойств. Субконтуры соединены.

Субконтуры могут получаться не только в результате выполнения команды Combine (Соединить). Второй путь их создания – разрыв простого контура:

1. Выделите любой узел контура, кроме конечных.

2. Нажмите кнопку Break Curve (Разъединить кривую) на панели свойств. Контур будет разбит на два субконтура. Об этом говорит и сообщение о наличии двух субконтуров (2 Subpaths) в строке состояния.

3. Подведите курсор к точке разрыва и перетащите узел в сторону. Теперь разрыв стал очевиден.

В новой версии программы появились команды замыкания контуров. Они собраны в меню Arrange | Close Path (Упорядочить | Замкнуть контур):

    ♦ Closest Nodes with Straight Lines (Ближайшие узлы прямыми линиями) – ближайшие друг к другу узлы субконтуров (рис. 3.82, а) замыкаются прямыми линиями (рис. 3.82, б);

    ♦ Closest Nodes with Curvy Lines (Ближайшие узлы кривыми линиями) – ближайшие друг к другу узлы субконтуров замыкаются кривыми линиями (рис. 3.82, в);

    ♦ Start to End with Straight Lines (Начало и конец прямыми линиями) – конец субконтура соединяется с началом следующего прямой линией (рис. 3.82, г);

    ♦ Start to End with Curvy Lines (Начало и конец кривыми линиями) – конец субконтура соединяется с началом следующего кривой линией.

Рис. 3.82. Замыкание субконтуров

Эти команды заменили единственную Auto-close Curve (Автоматически замыкающиеся кривые), существовавшую в предыдущей версии. По существу она реализовывала третий вариант соединения, и вы можете найти ее кнопку на панели свойств инструмента Shape (Фигура) (см. разд. «Простейшие обводки и заливки» данной главы). Новый набор команд замыкания исключительно удобен, особенно для обработки трассированных изображений, полученных из программы CorelTRACE.

К геометрическим операциям с контурами относятся пересечение и объединение фигур, а также обрезка фигуры по контуру другой (исключение). Эти операции выполняются с помощью кнопок панели свойств инструмента Pick (Указатель) или докера Shaping (Взаимодействие). Последний предоставляет несколько более широкие возможности, позволяя оставлять копии фигур, задействованных в операциях.
