2. Запомните примерное значение ширины объекта, приведенной в поле Objects(s) Size (Размеры объекта). Введите в одно из полей группы Scale Factor (Коэффициент масштабирования) число 80 и нажмите клавишу . Объект пропорционально уменьшится на 20 %.

3. Задайте в поле Objects(s) Size (Размеры объекта) значение ширины объекта, которое вы запомнили перед масштабированием, и нажмите клавишу . Объект приобретет первоначальные размеры. Таким образом, вы опробовали точное масштабирование по абсолютной величине, а также с помощью ввода коэффициента масштабирования.

Для наклона объекта достаточно ввести соответствующие углы в поля группы Skew Angle (Угол наклона) на панели свойств.

1. Введите 20° в оба поля Skew Angle (Угол наклона).

2. Нажмите клавишу . Объект наклонится на 20° влево.

Итак, вы ознакомились с численным заданием параметров всех операций трансформирования с помощью панели свойств инструмента Free Transform (Свободное преобразование). Оно мало отличается от работы с полями ввода в докере Transformation (Преобразование) и предоставляет аналогичные возможности. Тем не менее, Free Transform (Свободное преобразование) – это инструмент, предполагающий интерактивную работу.

Команды пункта меню Edit (Правка или Редактирование) позволяют выполнять редактирование выделенных объектов.

Рис. 3.29. Команды пункта меню Edit

При выборе пункта меню Edit (Правка или Редактирование) на экран выводится раскрывающееся меню команд, представленное на рис. 3.29 и в табл. 3.1.

Таблица 3.1. Перечень команд меню Edit

На рис. 3.30 показаны команды пункта меню Edit (Правка или Редактирование) с раскрывающимся меню Paste Special… (Специальная вставка).

Рис. 3.30. Диалоговое окно команды Paste Special…

На рис. 3.31 показаны команды пункта меню Edit (Правка или Редактирование) с раскрывающимся списком команд Symbol (Символы).

Рис. 3.31. Команды пункта меню Edit с раскрывающимся списком команды Symbol

На рис. 3.32 показаны команды пункта меню Edit (Правка или Редактирование) с раскрывающимся меню Copy Properties From (Копировать свойства из).

Рис. 3.32. Диалоговое окно Copy Properties

На рис. 3.33 показаны команды пункта меню Edit (Правка или Редактирование) с раскрывающимся меню Select all (Выделение).

Рис. 3.33. Команды пункта меню Edit с раскрывающимся списком команды Select All

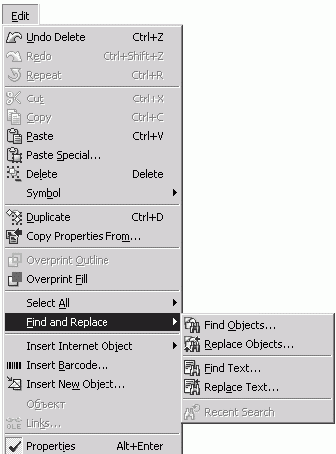

На рис. 3.34 показаны команды пункта меню Edit (Правка или Редактирование) с раскрывающимся списком команды Find and Replace (Найти и заменить).

Рис. 3.34. Команды пункта меню Edit с раскрывающимся списком команды Find and Replace

На рис. 3.35 показаны команды пункта меню Edit (Правка или Редактирование) с раскрывающимся списком команды Insert Internet Object (Вставить интернет-объект).

Рис. 3.35. Команды пункта меню Edit с раскрывающимся списком команды Insert Internet Object

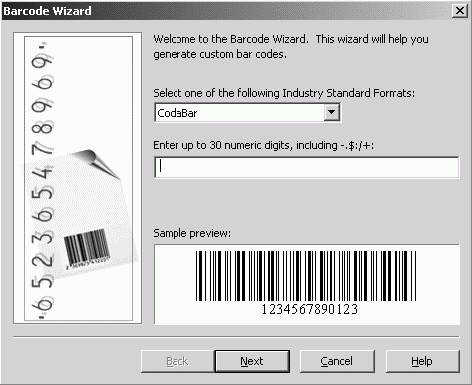

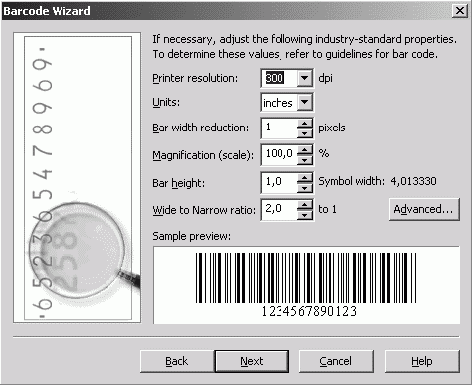

На рис. 3.36 показан ряд последовательно раскрывающихся диалоговых окон Insert Barcode (Вставить штрихкод).

Рис. 3.36. Ряд последовательно раскрывающихся диалоговых окон Insert Barcode… (начало)

Рис. 3.36. Ряд последовательно раскрывающихся диалоговых окон Insert Barcode… (окончание)

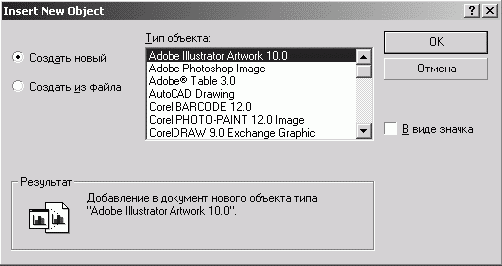

На рис. 3.37 показано диалоговое окно Insert New Object.

Рис. 3.37. Диалоговое окно Insert New Object

Готовый контур в любой момент можно отредактировать: изменить размещение узлов и кривизну сегментов. Для этого предназначен специализированный инструмент Shape (Фигура).

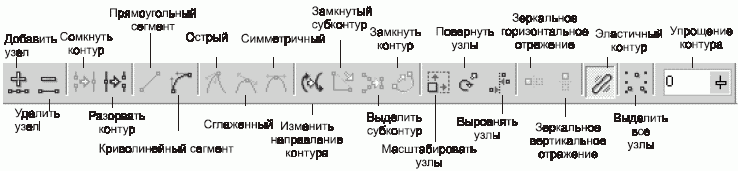

Панель свойств инструмента Shape (Фигура) содержит все элементы управления, которые используются при редактировании формы контуров и фигур (рис. 3.38).

Рис. 3.38. Панель свойств инструмента Shape

Когда несколько криволинейных сегментов соединяются между собой, взаимное расположение их управляющих линий в узлах контура определяет тип опорных точек.

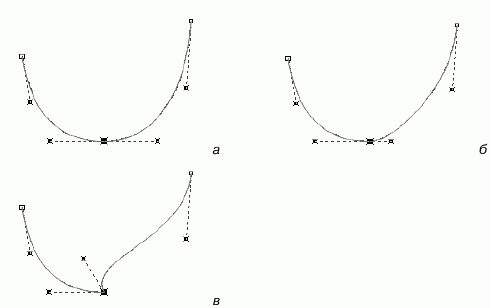

При этом возможны три варианта узлов (рис. 3.39):

    ♦ симметричный (рис. 3.39, а) – в узле данного типа управляющие линии для соседних сегментов расположены вдоль одной прямой и имеют одинаковую длину. Кривая здесь образует гладкий перегиб и симметрична относительно узла, т. е. выходит из него с обеих сторон под одинаковыми углами. Увеличение длины или поворот одной управляющей линии немедленно приводит к симметричному удлинению или повороту второй. Таким образом, программа сохраняет тип узла;

Рис. 3.39. Типы узлов: а – симметричный; б – гладкий; в – острый

    ♦ гладкий (рис. 3.39, б) – управляющие линии в таком узле тоже расположены вдоль одной прямой, но могут иметь различную длину. Перегиб в узле гладкий, но несимметричный. Длину управляющих линий гладкого узла можно варьировать независимо, но их расположение вдоль одной прямой будет поддерживаться программой и при изменении длины, и при повороте;

    ♦ острый (рис. 3.39, в) – сегменты в таком узле, несмотря на название, могут сходиться как под острым, так и под тупым углом. Важно то, что при этом они образуют не гладкий перегиб, а излом. Управляющие линии острого узла не зависимы друг от друга. Для каждой из них можно задавать произвольные длину и угол поворота.

При использовании инструмента Bezier (Кривая Безье) образуются только симметричные узлы. Остальные их типы можно получить преобразованием.

С помощью инструмента Bezier (Кривая Безье) нарисуйте простой контур, состоящий из двух криволинейных сегментов. Старайтесь создавать управляющие линии одинаковой длины для каждого из его узлов.
