Самодельные электрические и паровые двигатели - Страница 19

Рис. 109. Схема соединения золотника с эксцентриком.

Рис. 110. Маховое колеса

Чтобы уменьшить трение между вилками шатунов и шейками вала, оберните шейки 5—б витками медной проволоки и уже на эти подшипники наденьте вилки шатунов С наружных сторон обоих подшипников припаяйте на вал проволочные кольца. Проверьте, хорошо ли идут поршни при вращении вала, и можете наконец установить эксцентрик. Поверните вал так, чтобы колена его были расположены горизонтально. Пусть поршеньки золотника в это время плотно закрывают отверстия впуска пара в цилиндры. Привинтите эксцентрик точно против середины трубки золотника в таком положении, когда линия, идущая через два центра эксцентрика (настоящий центр кружка и экс- центр) , получается вертикальной. Откусите кусачками лишнюю часть тяги золотника. Ее конец должен быть на расстоянии 1,5—2 мм от концов хомута. Наденьте на тягу заготовленный контакт от выключателя (без гайки) нарезанной стороной, а ту сторону, где сбоку ввернут винт, наденьте на концы хомута (рис. 109).

Остается только отлить свинцовое маховое колесо (рис. ПО), припаять его к валу — и можете пробовать работу машины. Если отпустите винт, удерживающий эксцентрик на валу, и повернете эксцентрик на полоборота (на 180°), изменится направление вращения вала — он станет вращаться в обратную сторону.

Когда эту машину питает паром двухлитровый котел (рис. 111), вал ее невозможно остановить пальцами: очень уж сильной она получается.

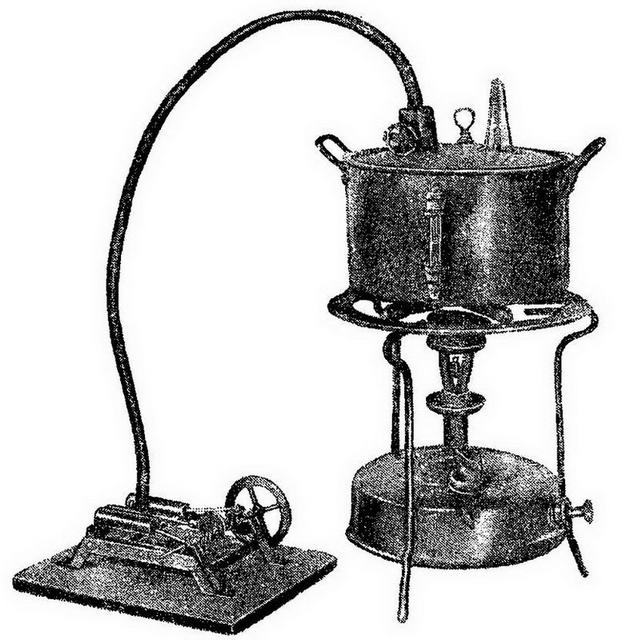

Рис. 111. Фото. Двухцилиндровая паровая машина, работающая от котла из кастрюли.

Цилиндры этой машины можно установить вертикально, так же как и в одноцилиндровой. На рисунках 112 и 113 показаны две конструкции вертикальных двухцилиндровых машин. В одной расположение частей по сравнению с горизонтальной машиной не изменено, а в другой золотник помещен сбоку цилиндров. Такая машина красивее, чем вертикальная с золотником посредине, но сделать ее труднее.

Рис. 112. Вертикальная двухцилиндровая машина.

Рис. 113. Другая конструкция вертикальной машины.

Двухцилиндровую машину можете установить на большую модель колесного или винтового парохода. сЭта машина может вращать маленькую динамомашину — получится электростанция. Можете придумать конструкцию установки ее на модель паровоза.

Только помните, что котел должен давать много пара, иначе машина совсем плохо работает. При хорошем котле получите прекрасный двигатель, а где применить его, сами найдете.

При постройке всякой действующей модели очень серьезный вопрос — выбор двигателя. Двигатель должен быть легким, мощным и действовать продолжительное время.

Есть легкие двигатели, работающие сжатым воздухом. Но их трудно изготовить и неудобно иметь на модели большие баллоны, а с маленькими баллонами двигатель работает недолго.

Резиномотор, который часто ставится на различные движущиеся модели, тоже работает очень недолго, и от него можно добиться работы модели только в течение одной минуты, самое большее. Если устроить шестереночную передачу, можно увеличить время действия резиномотора, но при этом сильно уменьшается мощность.

Очень хороши для установки на модели электромоторы, но не всегда удается решить вопрос об источнике тока. Гальванические элементы громоздки и не дают большой силы тока; аккумуляторы достать трудно, и они так тяжелы, что, установив их, трудно добиться от модели хороших результатов. Можно пользоваться городским током, но при этом модель "связывается" проводами.

Конечно, при постройке моделей, идущих по рельсам, например модели трамвая или аэропоезда, самый лучший двигатель для них — электромотор.

Для приведения в движение таких моделей можно пользоваться городским током; можно подвести к электромотору ток большой мощности, и модель будет работать прекрасно.

Но, пользуясь городским током, нельзя осуществить постройку модели автомобиля или какого-нибудь судна. Тут уж поневоле приходится ставить двигатель с независимым питанием. Можно построить, например, поршневую паровую машину. Но по сравнению с электромотором поршневые паровые машины довольно трудно изготовить точно, не пользуясь токарным станком. Из-за неточного изготовления они расходуют так много пара, что приходится ставить большие котлы. Большой котел заставляет сильно увеличивать размеры модели, утяжеляет ее, а мощность машины оказывается недостаточной.

Правда, для большой модели парохода вес котла не имеет особенного значения, но сухопутную модель с паровой машиной осуществить значительно труднее. А построить модель глиссера с поршневой паровой машиной особенно трудно: глиссер должен быть легким, а машина его — мощной; тут большой котел испортит все дело.

За последние пятьдесят лет в "настоящей" технике поршневые паровые машины все быстрее вытесняются. Другой паровой двигатель — турбина — прошел победный путь. Настоящие паровые турбины создали Лаваль в Швеции и Парсонс в Англии. Турбины оказались много выгоднее поршневых машин. Сейчас во всем мире не осталось ни одной мощной электростанции, на которой генераторы электрического тока вращались бы поршневыми паровыми машинами.

Основная разница между турбиной и поршневой машиной в том, что поршневая дает, как говорят инженеры, прямолинейно-возвратное движение, которое нужно затем преобразовать в непрерывно-вращательное, а турбина сразу обращает энергию пара во вращательное движение, без дополнительных передач.

Интересно, что первый двигатель, придуманный и осуществленный человеком, был ближе всего по конструкции именно к турбине. В самом, деле, простейшая турбина — это колесо с лопатками, на которые "дует" пар, а самый старый двигатель — водяное колесо — тоже колесо с лопатками, приводимое в движение струей воды.

И паровая турбина была придумана раньше поршневой машины. Итальянский инженер Джованни Бранка в своей книге о машинах, вышедшей больше трехсот лет назад, в 1629 году, описывает оригинальную "толчею". Она приводится в движение струей пара, ударяющей по лопаткам колеса (рис. 114). Конечно, турбину Бранка осуществить нельзя было потому, что она расходовала бы слишком много пара, но идея Бранка оказалась воплощенной в современных паровых турбинах.

Рис. 114. Рисунок из книги Бранка.

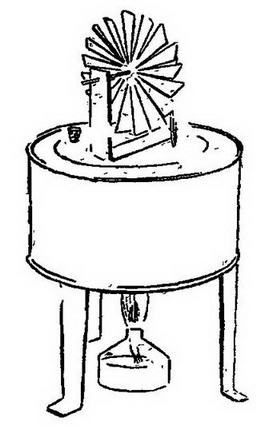

Рис. 115. Игрушечная паровая турбинка.

Современные паровые турбины строятся огромных мощностей. Ленинградский механический завод имени Сталина построил уже турбины мощностью свыше 65 000 л. с.; наши турбогенераторные заводы могут выпускать турбины мощностью в 300 000 л. с. Никакой другой двигатель не в состоянии развить такую огромную мощность в одной машине.

И для многих моделей лучше всего делать именно паровые турбины. Если посмотреть на чертежи простой одноколесной турбины, поршневой -машины и электромотора, сразу видно, что турбина проще всех. Однако и у нас и за границей модели с паровыми турбинами почти не строились. Почему? Потому что очень трудно изготовить хорошее колесо турбины. Нельзя же считать турбиной детскую игрушку, показанную на рисунке 115. Эта "турбина" только сама себя вертит, а привести в движение какую-нибудь модель ей не под силу.

Значит, трудность задачи в том, чтобы разработать такую конструкцию колеса' турбины, которую легко было бы изготовить в, мастерской юного техника.
