Лупа (фиг. 7, г) применяется при рассматривании отдельных узлов, она снабжена футляром и удобна при переноске.

Часовые отвертки применяются при ремонте всех видов часов. Их необходимо иметь в достаточном количестве.

Наиболее распространенными для мелких работ являются отвертки со вставными лезвиями и вращающимися головками, В набор из 6 шт. входят отвертки диаметром 0,6–2 мм (фиг. 8, а). Мелкие отвертки удобно хранить специальных подставках. Со вставными лезвиями могут быть отвертки и другого вида (фиг. 8, б). Для работ с крупными деталями удобны отвертки, изображенные на фиг. 8, в. Рукоятки отверток изготовляют из дерева твердых пород, эбонита или других пластмасс.

Фиг. 8. Отвертки.

Для удержания деталей при обработке применяют верстачные (фиг. 9, а) и ручные тиски (фиг. 9, б). Губки тисков могут иметь специальные вырезы для лучшего захвата и удержания таких специфических деталей часов, как анкерная вилка, ось баланса, винты и др. Ручные тиски имеют цанговые или конусные зажимы.

Фиг. 9. Тиски.

При работе с механизмами наручных и карманных часов применяются деревянные подставки (фиг. 10, а) или металлические (фиг. 10, б) универсальные подставки как для круглых, так и прямоугольных механизмов.

Фиг. 10. Подставки.

На рабочем месте масло хранится в отдельных масленках для каждого сорта (фиг. 11, а) или их комплектуют по три (фиг. 11, б и в). В крышке последней масленки предусмотрено специальное место для масло дозировок.

Фиг. 11. Масленки.

В заводской практике применяются специальные автоматы для смазки часов, одновременно смазывающие все точки одной стороны механизма необходимым сортом масла с точной дозировкой.

Автоматы для смазки могут быть рекомендованы крупным ремонтным мастерским с потоком на одну марку часов.

Для удаления пыли с механизма в процессе его сборки используют резиновую грушу. Молотки разного размера и веса приобретаются мастерам по необходимости. Для часового мастера также необходим комплект потанса с пуансонами (фиг. 12).

Фиг. 12. Комплект потанса с пуансонами.

Пуансоны применяются при снятии баланса с оси, запрессовке обода на ось и других работах. Потанс удобен при передвижке и запрессовке камней, установке стрелок и т. п.

В процессе ремонта часовой мастер использует самые различные пинцеты. Пинцет общего назначения, или монтажный, (фиг. 13, а) применяют для удержания различных деталей. На фиг. 13, б показам пинцет для самых тонких работ (правка спиралей, установки плоскости спиралей и пр.) На фиг. 13, в изображен пинцет, который удобно применять для определения вертикального зазора и осях.

Пинцет со специальными углублениями на губках (фиг. 13, г) применяют для удержания осей баланса, маленьких винтов и т. п. Пинцет с плоскими массивными губками (фиг. 13, д) используют для выпрямления погнутых цапф. Специальный пинцет со штифтом (фиг. 13, е) удобен для удаления колонки из моста баланса (особенно часов с цилиндровым ходом). На фиг. 13, ж изображен пинцет для изготовления внешней концевой кривой спирали баланса. Пинцет-кусачки (фиг. 13, з) удобен при заштифтовке спирали в колодку и колонку. На фиг. 13, и изображен пинцет для снятия стрелок и других аналогичных работ.

Фиг. 13. Пинцеты.

При чистке механизма часов применяют волосяные и металлические щетки (фиг. 14).

Фиг. 14. Щетки.

Чем грубее детали, тем жестче должен быть волос применяемой щетки. Щетки с металлическим волосом необходимы для чистки напильников и удаления ржавчины со стальных деталей крупных размеров.

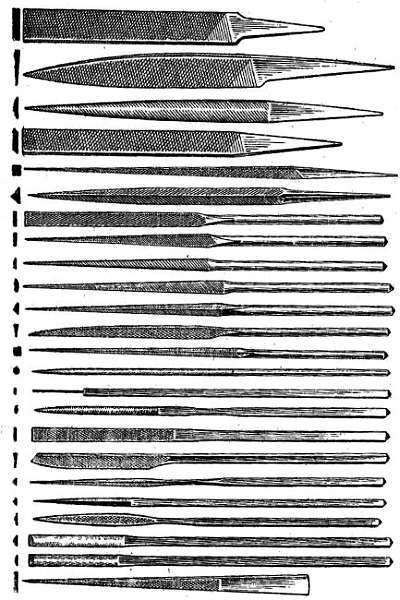

Напильники-надфили (фиг. 15) могут иметь самое различное назначение.

Фиг. 15. Напильники и надфили.

Для измерения применяют мерительные инструменты — линейки, штангенциркули (фиг. 16, а), микрометры переносные универсальные с губками различных диаметров (фиг. 16, б), микрометры настольные (фиг. 16, в), а также приборы для измерения внутренних размеров (фиг. 16, г) — нутромеры.

Фиг. 16. Мерительный инструмент.

Описанные инструменты являются преимущественно универсальными. Их применяют для самых различных операций ремонта. Специальные инструменты и приспособления будут описаны при рассмотрении соответствующих работ.

При ремонте часов необходимо часто затачивать различный инструмент. Не всегда имеется возможность иметь заточный станок с моторным приводом. Для заточки мелкого инструмента с успехом может быть применен станок, показанный на фиг. 17. Он легко может быть изготовлен любым часовым мастером.

Фиг. 17. Приспособление для заточки инструмента.

Многосуточные испытания наручных и карманных часов требуют заводки их каждые сутки. Заводка часов при значительном их количестве занимает много времени и является достаточно трудоемкой операцией. Ручная заводка приводит к повреждению пальцев. Поэтому для заводки часов применяют специальные приспособления: плоскую резину или механическое устройство с ручным приводом (фиг. 18).

Фиг. 18. Приспособление для заводки наручных часов.

Заводка на плоской резине сводится к быстрому перемещению головки по плоскости резины. Этот метод имеет тот недостаток, что со временем резина разрушается и мелкие частички ее попадают в часовой механизм, загрязняя его.

Механическое устройства (фиг. 18) сделало так, что при полном заводе ремень приспособления начинает проскальзывать. Такое приспособление легко изготовить в любой мастерской. Приводной ремень рекомендуется делать из резиновой ленты плоского или круглого сечения.

Токарный станок. Часовому мастеру не рекомендуется, как правило, заниматься изготовлением деталей при ремонте часов, так как изготовление деталей, даже на первый взгляд самых простых, вызывает значительные затраты времени. Гораздо проще, экономичнее и быстрее использовать готовую деталь, приобретенную в фурнитурном магазине. Однако в отдельных случаях возникает необходимость изготовления отдельных деталей или их подгонки.
