Спираль, раскручиваясь или закручиваясь, будет накапливать силу противодействия. Скорость движения баланса при этом будет замедляться. Баланс, достигнув крайнего положения, когда сила инерции уравновесится противодействующей силой, остановится. В этом положении его скорость будет равна нулю. В последующий момент баланс начнет свое движение в обратную сторону под воздействием силы пружины. С каждым движением баланса в обе стороны угол поворота его будет уменьшаться. Уменьшение угла поворота происходит в результате сопротивления воздуха движению баланса, трения в опорах оси и внутреннего молекулярного трения в самой спирали.

Угол, на который максимально откланяется баланс от положения равновесия, называется амплитудой колебания баланса.

Процесс колебания баланса схематически изображен на фиг. 4.

Фиг. 4. Схема колебания баланса.

Ориентиром приняты перекладина баланса и точка на его ободе. В положении I баланс находится в состоянии покоя. Вращая баланс в направлении, указанном стрелкой (положения II–V), повернем его на угол порядка 300°. При этом пружина будет раскручиваться. Как только баланс будет отпущен, он устремится в исходное положение. При своем обратном движении он последовательно пройдет положения V, IV, III и II и достигнет положения I. Под действием силы инерции баланс будет вращаться дальше (положения VI-IX), а затем вновь остановится и начнет движение, повторяя весь цикл в обратном порядке. Стрелками указано направление движения.

Время, в течение которого совершается одно полное колебание баланса (перемещение из положения равновесия до крайнего положения вправо и обратно через положение равновесия до крайнего положения влево и вновь до положения равновесия), называется периодом колебания баланса.

Для получения незатухающих колебаний баланса с заданной в известных пределах амплитудой колебаний необходимо периодически сообщать ему дополнительный импульс, способный компенсировать потери, на преодоление трения.

Отличительной чертой этой колебательной системы является то, что период свободно колеблющегося баланса не зависит от величины амплитуды, т. е. эта система является изохронной.

Рассмотренные круговой маятник и баланс являются основными системами, применяемыми в приборах времени для создания периодически повторяющихся процессов, с помощью которых осуществляется измерение времени.

Рабочее место часового мастера состоит из стола-верстака (фиг. 5) высотой 90 см с твердой поверхностью и ящиками для хранения инструмента, фурнитуры и часов, находящихся в ремонте, за исключением часов крупных габаритов, для которых должны быть предусмотрены специальные полки.

Фиг. 5. Индивидуальный рабочий стол-верстак.

В мастерских с большим количеством работников столы-верстаки комплектуются на несколько рабочих мест в виде многоместных верстаков.

Верстаки должны иметь устойчивые основания, исключающие возможность возникновения сотрясений, связанных с движениями исполнителя в процессе работы. Это особенно важно при многоместных верстаках. Неосторожные движения и толчки за общим верстакам мешают работе и могут привести к порче механизма, который ремонтируется на одном из соседних рабочих мест.

Рабочее место должно быть удобным и иметь хорошее освещение.

Его по возможности следует располагать в зоне, имеющей хорошее естественное освещение. Каждое рабочее место должно иметь индивидуальный осветительный прибор, желательно лампу холодного света, так как тепло, излучаемое осветительными приборами, утомляет исполнителя.

Пространство под верстаком должно быть свободным.

Расстояние от глаз работающего до поверхности верстака должно быть 20–25 см.

Рабочее место может быть оборудовано откидной площадкой из органического стекла (плексигласа), освещаемой снизу электрической лампой (фиг. 6) или газосветными трубками с боковым надсветом.

Фиг. 6. Подсветка рабочего стола снизу.

Применение такой площадки создает удобства при работе с механизмом и облегчает выполнение некоторых операций (правка спирали и др.).

Стул желательно иметь специальный, с поворотным и регулируемым по высоте сиденьем, а спинка должна быть пружинящей. При отсутствии такого стула обыкновенный стул необходимо подогнать по росту.

Поверхность верстака может быть покрыта плотной бумагой, исключающей выделение пыли и ворса, или светлых тонов пластмассой. Бумага, покрывающая верстак, должна систематически заменяться. Рабочее место должно содержаться в надлежащей чистоте.

Каждый часовой мастер, независимо от того, работает он индивидуально или в крупных ремонтных мастерских, должен иметь полный комплект необходимого инструмента.

Часовой мастер должен в совершенстве знать назначение каждого инструмента и умело пользоваться им.

Всякий инструмент, с которым приходится соприкасаться в процессе работы, требует соответствующего навыка обращения с ним и изучения его особенностей. Каждый инструмент имеет свои характерные особенности, которые должны учитываться мастером. Умелое пользование инструментом обеспечивает качественный ремонт и сокращает время, затрачиваемое на него.

Наиболее ходовыми инструментами являются те, которыми пользуются при разборке и сборке механизма, а также частично при устранении некоторых дефектов. К таким инструментам относятся пинцеты, отвертки, лупа, нож и некоторые другие.

Разнообразие работ, выполняемых часовым мастером, требует большого количества инструмента как по номенклатуре, так и по размерам. При разборке одного механизма иногда приходится пользоваться отвертками пяти-шести размеров.

Многие инструменты и приспособления обычно изготовляются мастером самостоятельно за исключением приспособлений для вставки стекол мерительного инструмента, потансов, вибрационных машинок, кусачек, плоскогубцев, напильников, надфилей, сверл, метчиков, фрез, разверток и т. д. Инструмент должен находиться всегда на определенном месте, располагаться на верстаке и в его ящиках так, чтобы им было удобно пользоваться во время работы.

Ремонт мелких деталей часов требует применения оптического инструмента, позволяющего хорошо видеть эти детали. Для этой цели чаще всего применяются лупы с различным увеличением (фиг. 7).

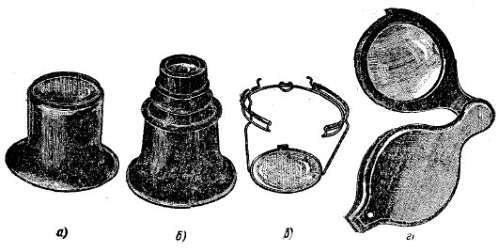

Фиг. 7. Лупы.

На рис. 7, а изображена наиболее ходовая лупа, с которой производятся почти все работы, связанные с ремонтом мелких часов. Эти лупы могут иметь увеличение от 1,5^х до 10^х. Применять лупы с сильным увеличением для обычных работ не рекомендуется, так как они утомляют зрение. Лупа удерживается в глазнице складкой кожи, а может быть закреплена у глаза с помощью проволочного обруча, надеваемого на голову. На фиг. 7, б изображена комбинированная лупа с отделяемой посадкой. При необходимости в большем увеличении на основную лупу надевается посадка.

Лупа с проволочной оправой (фиг. 7, в) очень удобна для людей, работающих в очках. Она закрепляется непосредственно на оправу очков.
