В начале апреля 1939 г. А. Липпиш разработал бесхвостый истребитель Li P. 01–110 с ПВРД, который имел длину 5,58 м, размах крыла 6,00 м и диаметр фюзеляжа 1,25 м. Проект был подобен самолету, который в конечном счете стал Ме 163. В результате дальнейшего изучения стало очевидно, что площадь крыла мала, поэтому проект был переделан в течение лета 1939 г.

Следующий проект под обозначением P. 01–116 выполнялся в трех вариантах. Взлет машины предусматривался при помощи сбрасываемой стартовой тележки и ускорителей, посадка – на подфюзеляжную лыжу.

Первый вариант машины P. 01–116/I, проработанный в апреле 1939 г., имел укороченный фюзеляж и широкое трапециевидное крыло. В качестве силовой установки предполагалось использовать ПВРД в хвостовой части фюзеляжа, входное устройство двигателя располагалось в носовой части. Две пушки устанавливались под кабиной летчика. Третий вариант P. 01–116/III, законченный в июле того же года, имел ПВРД, расположенный в нижней части фюзеляжа, в носовой части снизу устанавливались четыре пушки.

Характеристики P. 01–116/I: экипаж – 1 человек, силовая установка – 1 х ПВРД, размах крыла – 6,0 м, длина самолета – 5,48 м, высота – 2,72 м, вооружение – 2 пушки МК 103 калибра 30 мм.

Характеристики P. 01–116/III: экипаж – 1 человек, силовая установка – 1 х ПВРД, размах крыла – 9,0 м, длина самолета – 7,06 м, высота – 3,05 м, вооружение – 2 пушки МК 103 калибра 30 мм.

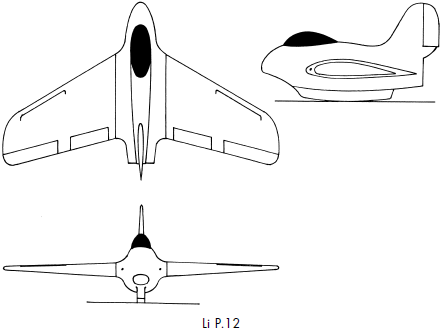

Проект сверхзвукового истребителя с ПВРД разрабатывался в нескольких вариантах. Номер проекта, Р.12, был взят от самолета с ТРД. Варианты истребителя со стреловидным крылом, которые были закончены к концу 1942 г., оснащались двигателем, работавшим на жидком топливе. Воздухозаборник двигателя располагался снизу в носовой части фюзеляжа, в качестве посадочного устройства использовалась выдвижная подфюзеляжная лыжа. Вооружение состояло из двух пушек MK 103 по бокам кабины летчика.

Более поздние варианты, последние из которых датированы маем 1944 г., представляли собой самолет с треугольным крылом площадью 12 м², отогнутыми книзу законцовками и лобовыми воздухозаборниками различной формы. Для посадки под фюзеляжем устанавливалась выдвижная лыжа. В качестве одного из вариантов силовой установки предполагалось использовать работающий на мелкодисперсной угольной пыли ПВРД с вращающейся дискообразной камерой сгорания. Запуск истребителя осуществлялся со спины самолета-носителя.

Характеристики Li P.12: экипаж – 1 человек, силовая установка – 1 х ПВРД, размах крыла – 11,0 м и его площадь – 20 м², длина самолета – 7,0 м, взлетный вес – 7260 кг, максимальная скорость на высоте 5900 м – 1200 км/ч, дальность (с двумя дополнительными подвесными баками) – 3000 км, вооружение – 2 пушки МК 103 калибра 30 мм.

В 1944 г. номер P.13 присвоили проекту сверхзвукового самолета. Серия продувок моделей Li P.13 была выполнена в сверхзвуковой аэродинамической трубе AVA (Геттинген) при скоростях потока, соответствовавших числам М = 1,0–2,6. Сверхзвуковая машина разрабатывалась в двух версиях – Li P.13a и Li P.13b.

Li P.13a имел толстое треугольное крыло с элевонами и закрылками, большой треугольный киль с рулем направления. Стреловидность по передней кромке крыла и киля составляла 60°. Кабина летчика располагалась спереди в киле, причем остекление фонаря кабины не выступало за его габариты. Силовая установка состояла из двух двигателей: основного ПВРД и вспомогательного ЖРД, располагавшегося в корневой части киля над основным двигателем. Предполагалось взамен остродефицитного в конце войны авиационного топлива использовать для ПВРД уголь.

Основной двигатель располагался в центроплане, его воздухозаборник был выдвинут из фюзеляжа вперед. Выходные кромки плоского реактивного сопла были связаны с системой управления и могли отклонять вектор тяги двигателя на определенный угол вверх или вниз. Твердое угольное топливо в форме микрогранул должно было содержаться в цилиндрическом контейнере из проволочной сетки, вращавшейся во время полета вокруг своей вертикальной оси со скоростью 60 оборотов в минуту. Горение угольной пыли инициировалось при помощи газового или жидкого топлива с добавкой окислителя. После начала горения в корзине образовывалась окись углерода, которая затем дожигалась с образованием двуокиси углерода (углекислого газа). Считалось, что запаса угольной пыли в 800 кг будет достаточно для обеспечения полета самолета в течение 45 минут. Взлет Li P.13a должен был выполнять с помощью сбрасываемой стартовой тележки, посадку предполагалось осуществлять на выдвижную подфюзеляжную лыжу.

Li P.13b отличался от предыдущей версии наличием двухкилевого оперения и боковыми воздухозаборниками. Посадка осуществлялась на выдвижную подфюзеляжную лыжу, для боковой опоры использовались отогнутые книзу законцовки крыла.

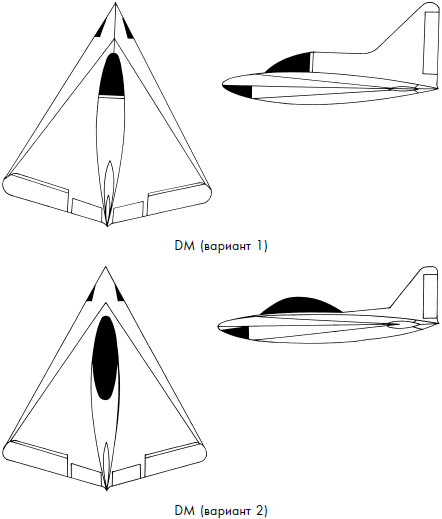

Чтобы проверить аэродинамику самолета Li P.13a, начиная с 28 ноября 1944 г. в окрестностях Вены было выполнено пятнадцать летных испытаний масштабных моделей самолета. К концу декабря 1944 г. в постройке находился полномасштабный пилотируемый опытный образец в бездвигательном варианте, известный как DM 1 (DM – Darmstadt-Mtinchen) и предназначавшийся для исследования управляемости самолета на малых скоростях. Для сохранения центровки кабину летчика опустили немного вниз и перенесли ближе к носу. Вместо воздухозаборника на DM 1 установили острый носовой обтекатель, остекленный снизу для улучшения обзора летчику. Крыло и киль с фанерной обшивкой имели двухлонжеронную деревянную конструкцию. Машина оборудовалась трехколесным шасси, убиравшимся в крыло.

Предполагалось во время летных испытаний поднимать DM 1 на модифицированном для этой цели самолете-носителе Si 204. Скорость 560 км/ч должна была достигаться в режиме пикирования. Планировалось в дальнейшем установить ракетный двигатель, который позволил бы достигнуть скорости 800 км/ч.

К 3 мая 1945 г. самолет был почти подготовлен к полету, но его захватили американские войска. После войны по требованию американского командования DM 1 достроили немцы, после чего на специально переделанном для этого самолете С-47 аппарат переправили в США. Там он тщательно изучался и проходил летные испытания, а затем был передан в Смитсоновский институт.

В исследовательской программе А. Липпиша было предусмотрено построить еще три подобных аппарата:

– DM 2 должен был представлять собой увеличенную версию DM 1, предназначался для исследования поведения конструкции самолета на больших скоростях;

– DM 3 должен был оснащаться ЖРД HWK 509 A-2, расположенным в центре тяжести самолета, летчик располагался в кабине лежа;

– DM 4 должен был разрабатываться для проведения исследований на больших высотах, характеристики его неизвестны.

Характеристики Li P.13a: экипаж – 1 человек, силовая установка – 1 х ПВРД, размах крыла – 6,0 м и его площадь – 20 м², длина самолета – 6,7 м, высота – 3,25 м, взлетный вес – 2295 кг, максимальная скорость на высоте 5900 м – 1200 км/ч, крейсерская скорость – 850 км/ч, вооружение – 2 пушки MK 103 калибра 30 мм.

Характеристики Li P.13b: экипаж – 1 человек, силовая установка – 1 х ПВРД, размах крыла – 6,9 м, длина самолета – 7,2 м, высота – 2,0 м.

Характеристики DM 1: экипаж – 1 человек, силовая установка – отсутствует, размах крыла – 6,0 м и его площадь – 20,0 м², длина аппарата – 6,325 м, высота – 3,25 м, вес пустого – 297 кг, взлетный вес – 460 кг, высота отцепки от самолета-носителя – 8000 м, максимальная скорость (при пикировании) – 560 км/ч, посадочная скорость – 72 км/ч, скорость снижения – 6 м/с.
