Р-51 «Mustang» Часть 1 - Страница 9

Этот же «Mustang IV» с номером ТК589. Номер необычно расположен у хвоста, ниже видны остатки американского номера.

CA-17 «Mustang XX», собранный из частей P-51D-1 (NA-J10) в Австралии. Самолет имеет бортовой номер А68-67.

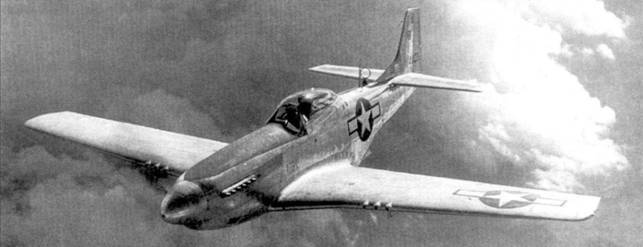

Р-51D в полете.

Первый XP-51G (43-43335) облетал Джо Бартон 9 августа 1944 года. Первоначально истребитель оснастили стандартным винтом Aeroproducts. Деревянный пятилопастный винт Rotol установили на машину лишь перед пятым полетом. Боб Чилтон, сравнивая два винта, заявил, что с новым винтом самолета самолет стал менее устойчив. После 37 пробных полетов с винтом Rotol, 26 августа истребитель XP-51G приняли на вооружение. По официальным данным XP-51G имел следующие характеристики: сухая масса 2610 кг, взлетная масса 3567 кг. Двигатель Merlin 145 развивал стартовую мощность 1675 л.с. и 2080 л.с. на высоте 6100 м. Максимальная скорость на высоте 6314 м — 792 км/ч. У самолета значительно увеличилась скороподъемность — высоту 6100 м истребитель набирал за 3,85 мин. Практический потолок 13633 м. Дальность полета с запасом топлива 398 л — 820 км при скорости 507 км/ч.

Второй экземпляр P-51G совершил первый полет 14 ноября 1944 года. Пилотировал самолет Джо Бартон. После 54 пробных полетов самолет отправили в Великобританию в феврале 1945 года. В Англии самолету присвоили бортовой номер FR 410.

Опыт, полученный при создании облегченных «Мустангов», особенно XP-51F, позволил начать серийный выпуск новой модификации самолета. Модификации присвоили обозначение Р-51Н (NA-126). Новый истребитель получил одобрение 20 апреля 1944 года. Ведущим конструктором проекта стал Артур Патч. 30 июня 1944 года заключили контракт на поставку 1000 истребителей Р-51Н. Выпуск самолетов развернули на заводе в Инглвуде. Новый «Мустанг» оснащался двигателем V-1650-9 со стартовой мощностью 1380 л.с., возможностью кратковременного форсирования до 2220 л.с. на высоте 3100 м с помощью впрыска смеси воды с метанолом. На высоте 7625 м мощность двигателя достигала 1800 л.с. Самолет оснащался четырехлопастным винтом Aeroproducts диаметром 3,38 м. Сухая масса Р-51Н составляла 2990 кг, взлетная — 4313 кг. В перегруз масса самолета достигала 5018 кг. На высоте 7625 м самолет развивал скорость 784 км/ч (т. е. был на 80 км/ч быстрее, чем P-51D). Немного улучшилась скороподъемность, высоту 9150 м самолет набирал за 12,5 мин., практический потолок 12688 м. У самолета увеличили емкость внутренних бензобаков. В крыльях находились баки емкостью 796 л, а за креслом пилота имелся еще один бак емкостью 186 л.

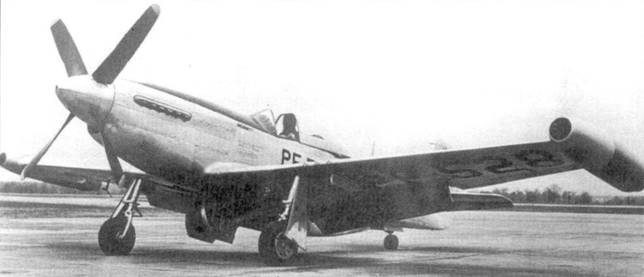

Два снимка F-5ID-20 (44-63528), оснащенного реактивными ускорителями Marquardt XRJ-30-AM на базе Райтфилд, 1948 год.

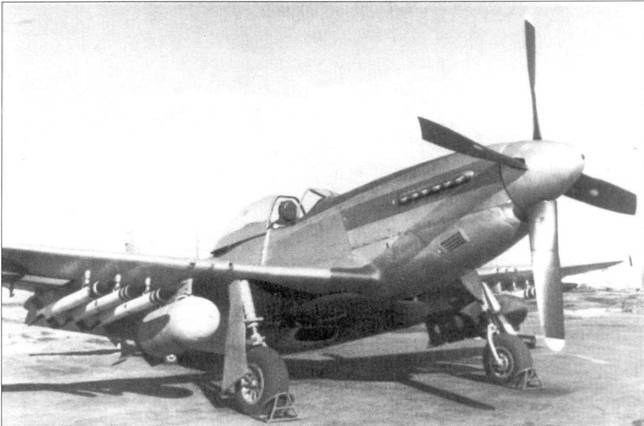

Ракеты HVAR на подвеске без направляющих (Zero Rail) под крылом P-51D/K. Если под крылом подвешивался топливный бак, число ракет уменьшали до трех. Если же самолет нес 227-кг бомбы, число ракет уменьшали до двух (не всегда, см. следующий снимок).

Самолет был вооружен шестью 12,7-мм пулеметами, размещенными в крыльях. Общий боекомплект 1820 выстрелов. Под крыльями самолет мог нести шесть неуправляемых ракет калибра 127 мм или две 227-кг бомбы. Бронирование самолета состояло из бронеплиты толщиной 11 мм в изголовье кресла, 8-мм бронеспинки и 6-мм противопожарной переборки за двигательным отделением. Вместо бомб самолет мог нести под крыльями два подвесных топливных бака емкостью 417 л каждый. С подвесными баками Р-51Н обладал радиусом действия 1520 км для типичного сопровождения бомбардировщиков (с резервом 152 л во внутренних баках). Без подвесных баков дальность полета достигала 1512 км. При перебазировании с подвесными баками на экономической скорости 388 км/ч самолет мог перелететь 3862 км.

P-51D-5, ноябрь 1944 года. Самолет несет две 227-кг бомбы и шесть пятидюймовых (127 мм) ракет HVAR на подвеске без направляющих.

Нетиповая подвеска нескольких легких бомб под крыльями «Мустанга III» (B/C), 25 апреля 1944 года.

Два снимка американского P-51D-15-NA (44-14886) с двумя трехтрубными пусковыми установками M10 для 4,5-дюймовых ракет МХ-241. Подобные установки использовались и на более ранних модификациях.

F-6D, собранный в Инглвуде. Видно круглое окно в хвостовой части фюзеляжа.

F-6K (44-14233). Видны круглые отверстия для фотообъективов.

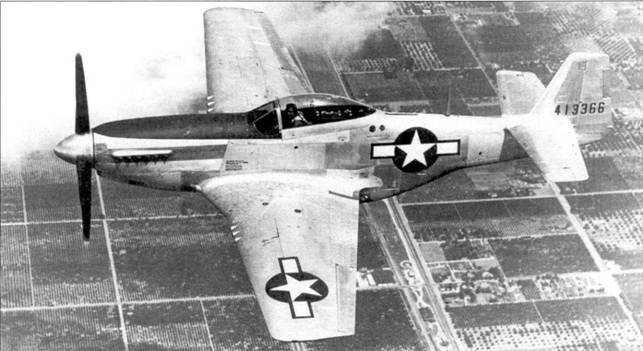

Первый Р-51Н-1 (44-64160) Боб Чилтон облетал 3 февраля 1945 года. Через три дня прототип разбился, когда при заходе на посадку разрушился винт. Как это часто бывало в войну, серийный выпуск развернули не дожидаясь окончания испытаний. До 30 июля 1945 года в части прибыла 221 машина, а ко 2 сентября 1945 года ВВС США получили еще 370 истребителей. Всего было выпущено 555 серийных Р-51Н, последний самолет собрали в Инглвуде 9 ноября 1945 года. Ни один из них не участвовал в боевых действиях во время Второй Мировой войны. Всего было заказано 1445 самолетов Р-51Н, включая специализированные модификации.

Завод в Далласе ожидал заказа на 1700 машин P-51L, которые были аналогами Р-51Н. На самолет планировалось установить двигатель V-1650-11. Но война закончилась, и заказ аннулировали. Последней далласской модификацией стал Р-51М. Это был самолет, созданный на базе P-51D-30NT с двигателем V-1650-9А. Двигатель V-1650-9 А, в отличие от V-1690-9, не имел системы впрыска смеси воды с метанолом. Построили всего один Р-51М (45-111743), остальные 63 машины, находившиеся на разных стадиях сборки, отправили на слом.

Всего было выпущено 15486 самолетов Р-51 «Mustang» разных модификаций.

Чтобы завершить рассказ о истории Р-51, нужно рассказать о еще одной модификации. 30 июня 1944 года ВВС США заказали два прототипа, обозначенные как XP-51J (44-76027 и 44076028). Их делали с целью испытать новые модификации двигателя Allison.

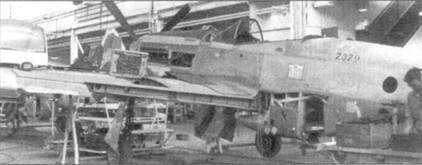

Передвижной станок для пристрелки пулеметов, завод NAA в Далласе. Видно, как станок фиксируется к буксировочным крюкам на стойких шасси. Для сбора стреляных гильз под крылья подставлены ящики.

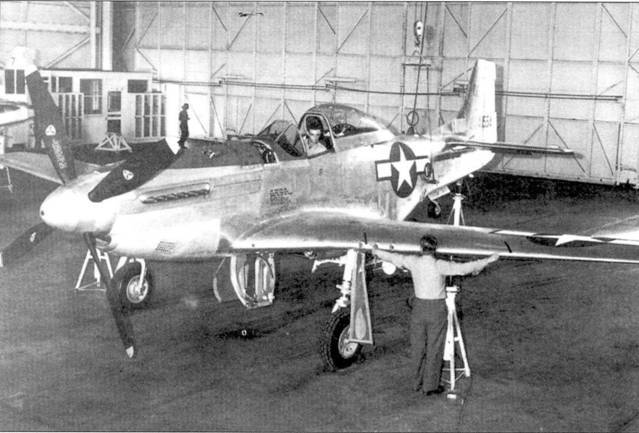

F-6K (44-11554) во время юстировки бортовой фотокамеры. Обратите внимание на черные полоски на передней кромке крыла. Самолет оснащен винтом Aeroproducts A-542-F1 Unimatic диаметром 11 футов (3353 мм).
