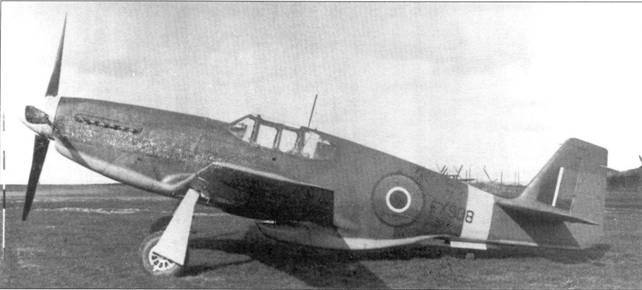

«Mustang III» с двигателем Packard Merlin V-1650-7, октябрь 1943 года.

«Mustang III» (FX893) во время испытаний с подвешенными под крыльями ракетами. Обратите внимание на выпуклый фонарь кабины.

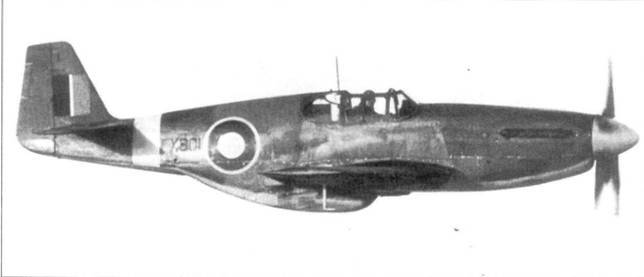

«Mustang III» (FX901). Это был аналог американских Р-51В/С.

Самолет Р-51D стал самой многочисленной модификацией «Мустанга». Всего на заводе в Инглвуде собрали 6502 машины P-51D, еще 1454 машины собрали в Далласе. Кроме того, в Далласе построили 1337 «Мустангов» Р-51К. От машин типа D, P-51K отличались четырехлопастным винтом Aeroproducts диаметром 3,35 м вместо использовавшегося Hamilton Standard диаметром 3,35 м. Поздние серии Р-51D и все Р-51К получили дополнительный стабилизатор перед килем, чтобы поправить несколько ухудшившуюся после переделки задней части фюзеляжа поперечную устойчивость. Можно было предположить, что минимальные изменения в конструкции самолета не приведут к каким-либо неприятным неожиданностям. Но все вышло иначе. В ходе эксплуатации самолетов Р-51D первых производственных серий было отмечено несколько случаев отрыва концов крыла в пикировании. В одной из таких катастроф погиб давний энтузиаст «Мустангов», полковник Томас Хичкок. Модификация P-51D имела увеличенную скорость пикирования, что в сочетании с недостаточно прочной обшивкой крыла в районе размещения боекомплекта приводило к разрушению конструкции при стремительном пикировании. После того, как обшивку на слабом участке усилили, катастрофы прекратились. Все самолеты, уже находившиеся в частях, также прошли переделку в течение едва ли одной недели.

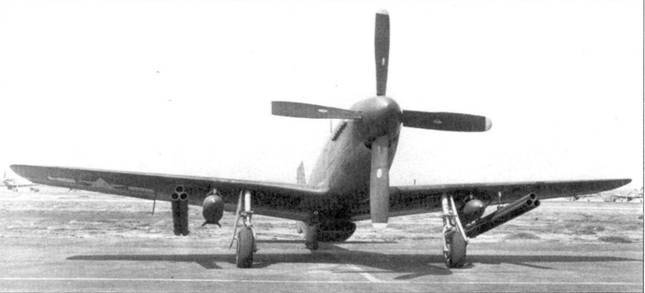

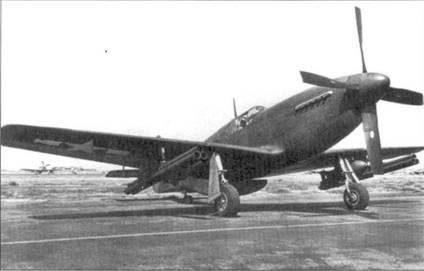

Два снимка Р-51B с 4,5-дюймовыми трехтрубными ракетными установками и 500- фунтовыми бомбами, подвешенными под крыльями.

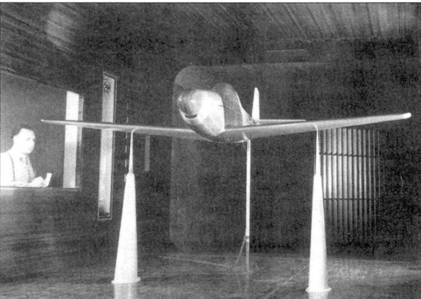

Выполненная из дерева и металла модель «Мустанга» в масштабе 1:4 с каплевидным фонарем. Модель обошлась создателям в 20000 долларов. Снаружи ее покрыли пятью слоями бесцветного лака. Масса макета более 180 кг.

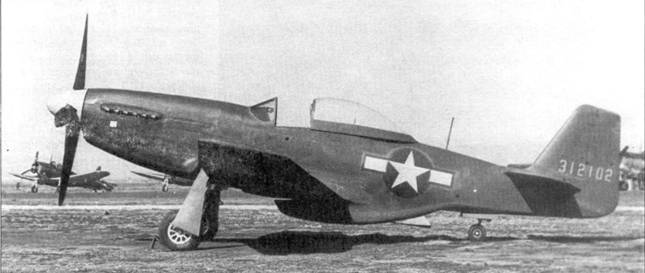

NA-102 P-51B-1 (43-12102) с новым каплевидным фонарем. На заднем плане видны два NA-106 (P-51D).

Этот же самолет в воздухе. Обратите внимание, три последние цифры бортового номера дублированы на носу фюзеляжа.

Второй P-51D-5 (44-13254) еще без дополнительного стабилизатора перед килем.

Ha P-51D-5 установили двигатели V-1650-7 стартовой мощностью 1490 л.с. Двигатель допускал кратковременное форсирование до 1505 л.с. на высоте 6000 м. Емкость внутренних топливных баков составляла 1020 л. Самолеты могли нести под крыльями подвесные баки емкостью 284 или 417 л, или баки емкостью 409 л английского производства. Боекомплект внутренних пулеметов составлял 500 выстрелов на ствол, у четырех остальных пулеметов — 270 выстрелов на ствол. Вместо наружных баков можно было подвесить две 227-кг бомбы. Начиная с серии P-51D-20 «Мустанги» могли нести под крыльями десять неуправляемых ракет калибра 127 мм. Масса пустого самолета составляла 3228 кг, максимальный взлетный вес — 5255 кг.

Максимальная скорость при массе 4575 кг составляла 635 км/ч на уровне моря, 664 км/ч на высоте 4600 м и 703 км/ч на высоте 7625 м. Практический потолок P-51D-5 достигал 12780 м. Радиус действия 523 км без подвесных баков и 1207 км с двумя 409-литровыми баками. Таким образом, самолет мог действовать в любой точке европейского ТВД. Максимальная дальность полета при перебазировании достигала 3700 км. Для этого самолет брал запас топлива объемом 1854 л и летел с экономической скоростью 394 км/ч. С двумя 227-кг бомбами на скорости 582 км/ч самолет пролетал 1528 км. Впечатляла и максимальная скорость пикирования P-51D-5 — 812 км/ч, она была больше чем у любого другого американского истребителя того времени. Для примера, у P-38J-15 «Lightning» скорость пикирования ограничивалась 740 км/ч.

Сравнительные данные выпускавшихся в то время истребителей приведены в таблице.

Р-51D в полете.

Новые истребители P-51D-25-NA ожидают на аэродроме Хикемфилд отправку в распоряжение 7-й воздушной армии. Оаху, Гавайи, 26 апреля 1945 года.

«Мустанги» имели сравнительно короткий разбег — 763 м. Более тяжелый P-47D-25 требовал взлетной полосы длиной 1037 м. Эту особенность «Мустанга» оригинальным образом использовал Джек Илфри, пилот 94-й истребительной эскадрильи 20-й истребительной группы. 22 ноября 1944 года он приземлился за линией фронта, чтобы подобрать своего однополчанина, лейтенанта Дуэйна Келсо, который совершил вынужденную посадку после того, как его самолет попал под огонь зенитной артиллерии. Илфри подрулил к лежащей машине, вылез на крыло, сбросил парашют, что позволило Келсо сесть ему на колени. Самолет взлетел и вернулся на базу.

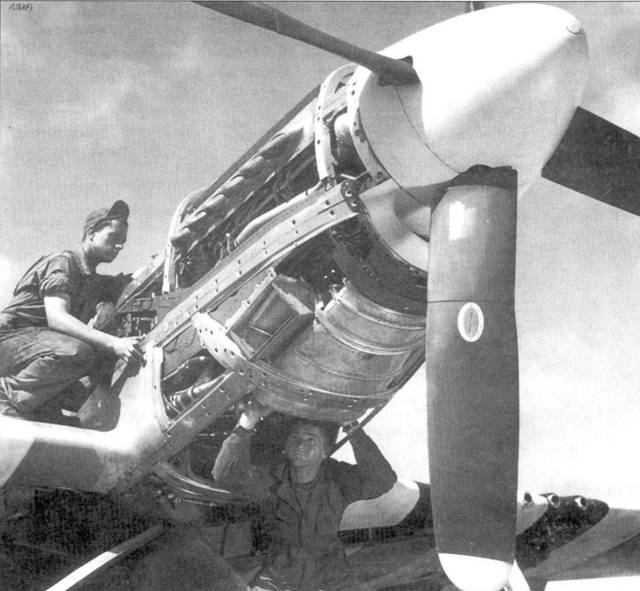

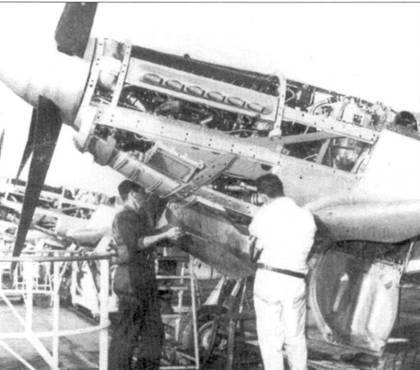

Два снимка: техническое обслуживание двигателя Packard Merlin V-1650- 7 на P-51D.

Другим преимуществом «Мустанга» над прочими американскими истребителями, была его сравнительно небольшая цена. В 1945 году один P-51D стоил 50985 долларов США, в то время как Р-47 стоил 83000 долларов, а двухмоторный Р-38 тянул на 97147 у.е.

Отдельные производственные серии P-51D/P-51K отличались друг от друга деталями конструкции. Дополнительный стабилизатор перед килем появился на машинах P-51D-10-NA, выпускавшихся с июня 1944 года. Новый прицел К-14 появился на самолетах P-51D-20-NA в октябре 1944 года. Контракт на выпуск 4000 машин Р-51D-20 подписали 7 июня 1944 года. Эта модификация получила заводское обозначение NA-122. С января 1945 года изменилась конструкция рулей. Вместо рулей с матерчатой обшивкой на самолеты установили цельнометаллические рули. Всего выпустили 7996 машин P-51D.

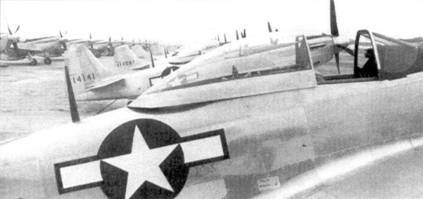

Еще несколько рядов готовых к отправке P-51D-10-NA.

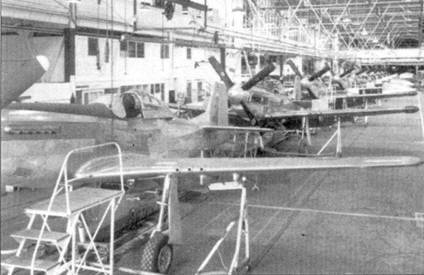

Пять снимков сборочной линии завода в Инглвуде, где шла одновременная сборка NA -109 и NA -122. Завод в Далласе выпуска. I ISA -111 и NA-124 с производительностью около дюжины в сутки.

Завершая рассказ о самолетах Р-5ID, следует рассказать о случае их выпуска за пределами Соединенных Штатов. По лицензии Р-51 выпускался только в Австралии. Один P-51D доставили туда в качестве образца, а еще 100 машин прибыло в виде комплектов для сборки. Из комплектов австралийцы собрали 80 машин. Истребители состояли на вооружении ВВС Австралии под названием СА-17 «Mustang XX». На самолетах стояли двигатели V-1650-3. Первая машина австралийской сборки поднялась в воздух 29 апреля 1945 года. Выпуск самолетов завершился после того, как были готовы 40 машин С А-18 Mustang 21 (с двигателем V-1650-7), 14 самолетов Mustang 22 (с фотокамерами F-24, установленными в фюзеляже) и 66 машин Mustang 23 с английскими моторами Merlin 66 и Merlin 70. Планировалось изготовить 300 «Мустангов», но вместо этого было заказано 214 P-51D и 84 Р-51К в США. Ни один из австралийских «Мустангов» не участвовал в боевых действиях.
