Вскоре после начала серийного выпуска RP-63 получил неофициальное прозвище «Pinball». Причиной для этого стала система регистрации попаданий, которая по устройству напоминала игорные автоматы. На самолете разместили 109 датчиков, которые в случае попадания генерировали переменный ток низкого напряжения. Сигнал усиливался ламповым усилителем и подавался на контрольную лампочку, выведенную на кок винта. Сама идея оказалась интересной, хотя недостаточно продуманной. Как выяснилось позднее, устройство регистрировало только около 5 % попаданий. Причин столь низкой чувствительности установить не удалось. Тем не менее, систему установили на все «Пинболы», четырех последних модификаций. Первая из них — RP-63A-11 — насчитывала пять машин и служила только для испытаний. После первого полета, проведенного в августе 1944 года, было заказано 95 самолетов-целей, которые получили обозначение RP-63A-12, представляя собой машины, переделанные из серийных А-10.

Р-63Е-I — последняя серийная модификация «Кингкобры». Характерные черты машины: крылья с большим размахом и уменьшенный воздухозаборник карбюратора.

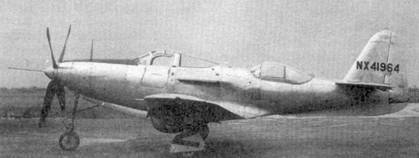

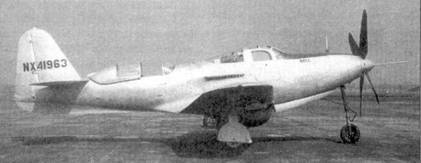

Два снимка послевоенной модификации P-63E-I. Самолет получил дополнительную кабину за двигателем. Существовало всего две такие машины, имеющие гражданский бортовой номер (NX 41963 и NX 41964).

Следующая серийная модификация — RP-63C-2. Было выпущено 200 таких машин. От серийных Р-63С они отличались отсутствием подфюзеляжного стабилизатора и двигателем V-1710-117 без возможности форсирования. Последней модификацией стал Р-63G-1 (Модель № 41G). Серия насчитывала 32 машины, оснащенные двигателем V-1710-135(E31) мощностью 1200 л.с. У двигателя «-135» передаточное число механического наддува составляло 9,60:1 вместо 8,10:1 у прежних модификаций. Кроме того, самолет получил усиленное бронирование кабины пилота, масса брони достигла 952 кг. Все внутренние бронепереборки сняли, по бортам в хвостовой части фюзеляжа установили дополнительные лампочки, сигнализирующие попадание. Подфюзеляжный стабилизатор у самолетов RP-63G-1 отсутствовал. Машина этой серии поднялась в воздух в июле 1945 года. После окончания войны контракт аннулировали. Все «пинболы» развивали максимальную скорость порядка 483 км/ч.

Программа обучения бортовых стрелков с помощью самолетов-целей, оказалась весьма эффективной. Однако внедрили ее слишком поздно. Повсеместный переход на реактивные двигатели коренным образом изменил тактику воздушного боя.

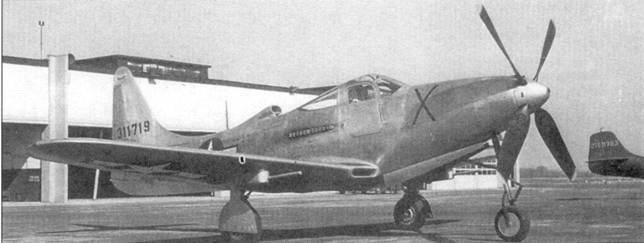

P-63F-1 (43-117/9). «X» на носу обозначало экспериментальный образец. Хвостовое оперение сделано в соответствии с рекомендациями NАСА.

Р-63А, в экспериментальном порядке оснащенный хвостовым оперением, заломленным под углом 18 градусов.

Вторая Мировая война придала новый импульс развитию авиации. Новые машины летали все быстрее и выше, а появление реактивного двигателя открывало перед самолетостроением новые перспективы. Вместе с новыми возможностями появлялись новые проблемы. Одной из проблем был рост аэродинамического сопротивления вместе с приближением скорости самолета к скорости звука. Первые теоретические расчеты этого явления были сделаны еще в середине 30-х годов. Тогда же было установлено, что уменьшить аэродинамическое сопротивление можно, придав крыльям самолета стреловидность. Однако до середины 40-х годов в США не проводилось никаких исследований на этот счет. В результате ни у кого не было практических сведений о поведении машин со стреловидными крыльями в воздухе. Первыми в неизведанную область вступили морские летчики.

Поскольку за Bell Aircraft Corporation утвердилась репутация новаторской фирмы, не путающейся различных технических новинок, выбор ВМФ США был предсказуем. Белл принял предложение моряков и приступил к строительству двух прототипов ХР-63N. Машины представляли собой гибрид фюзеляжа Р-63А-9 с новыми крыльями, в которых использовались элементы крыльев Р-63Е-1. Крылья у первой машины, получившей обозначение L-39-1, были заклинены под углом 0 при угле передней кромки в 35. Вооружение на самолет не устанавливали. Первоначально машину оборудовали четырехлопастным винтом, однако из-за проблем с центром тяжести, винт вскоре заменили на трехлопастный. Программа испытаний предполагала определить характеристики самолета на низких скоростях (до 322 км/ч), и, в первую очередь, выяснить скорость сваливания. Целью испытаний было установить способность самолетов со стреловидными крыльями садиться на палубу авианосцев. L-39-1 оснащался подфюзеляжным стабилизатором. Однако уже первые полеты показали необходимость изменить конструкцию второго прототипа. Самолет оказался слишком рыскучим. Поэтому прототип L-39-2 получил стабилизатор большей площади и удлиненный на 1,22 м фюзеляж. Одновременно, самолет получил крылья без центроплана. Поскольку самолеты планировалось эксплуатировать лишь на небольших скоростях, у них убиралось лишь переднее шасси. В передней кромке крыльев были установлены предкрылки. Машины летали как с предкрылками, так и без них. Одновременно выяснялась оптимальная протяженность предкрылков. Выяснилось, что если предкрылки занимают всю длину крыла, самолет становиться трудным в управлении и внезапно сваливался в штопор без всяких признаков надвигающейся опасности. Аналогично вел себя самолет и тогда, когда предкрылки отсутствовали. Выяснилось, что оптимальная протяженность предкрылков составляет 60–80 % от размаха крыльев. Последний полет экспериментального самолета имел место в 1949 году.

Затем L-39-1 отправили в лабораторию NACA в Лэнгли, a L-39-2 остался у Белла, где его использовали в программе Х-2, использовавшей крылья похожей стреловидности.

Два снимка Р-63, переоборудованного в летающую цель RP-63A-11 (42- 69647 «Frangible Sal»). Обратите внимание на внутренние щитки главного шасси, отсутствующие у боевых машин, а также уменьшенный воздухозаборник карбюратора.

RP-63A-II «Pinball». Видно отверстие без характерного воздухозаборника карбюратора.

Как и «Аэрокобра», Р-63 имел репутацию самолета с отличным обзором из кабины при рулежке на земле.

Управление самолетом на земле осуществлялось как с помощью руля направления, так и тормозов колес главного шасси. Сама рулежка требовала от пилота некоторых усилий, поскольку тормоза были слабыми и быстро перегревались. Двигатель же, работая на малых оборотах, вибрировал, поэтому пилоту оставалось или терпеть тряску или увеличивать обороты, что грозило быстрым перегревом мотора. Крутящий момент винта отклонял машину влево, поэтому самолет начинал разбег у самой правой кромки ВПП. Скорость отрыва находилась в диапазоне между 145 и 161 км/ч. Обычно при взлете не использовали закрылков. Наибольшая скороподъемность наблюдалась при скорости 266 км/ч. В сравнительных испытаниях самолет Р-63А-8 оказался самым скороподъемным из всех американских истребителей, состоявших на вооружении в 1944 году. Высоту 9150 м (30000 футов) самолет набирал менее чем за 10 минут, на 4 минуты опережая ближайшего конкурента P-51D. Не имела себе равных и эффективность элеронов. Самолет мог вращаться вдоль продольной оси с угловой скоростью 100 град/с, что было на 18 град/с лучше, чем у следовавшего за ним P-40F. Также «Кинг-кобра» превосходила все остальные американские истребители в максимальной скорости горизонтального полета на высотах 3700–4000 м. С другой стороны, скорость пикирования не входила в список достоинств Р-63. По этому параметру Р-63 превосходил только Р-38 «Лайтнинг», уступая как P-47D-20, так и Р-51В-5. Однако при переходе из пике в горку Р-63 уступал только «Мустангу». У первых модификаций «Кингкобры» имелись проблемы с рыскучестью и балансировкой элеронов. Эти недостатки удалось исправить, оснастив машину подфюзеляжным стабилизатором и триммером на левом элероне. Эффективность триммеров оценивалась высоко. NACA рекомендовало увеличить высоту киля, однако рекомендацию выполнили лишь у P-63F-1. Одновременно изменили форму и конструкцию горизонтального оперения, благодаря чему повысилась его эффективность.
