Ну а пока, в ходе реорганизации РККА, пулеметы вводили во все звенья организации пехоты и кавалерии. Согласно штатам, принятым в октябре 1924 г., в каждую стрелковую роту входили три стрелковых и один пулеметный взвод (два станковых пулемета), во взвод — три стрелковые отделения, 1 станковый и 1 ручной пулемет. Таким образом, каждая стрелковая рота должна была иметь 5 станковых и 3 ручных пулемета, а каждый полк — 45 станковых и 27 ручных пулеметов, кроме того, полк получил полковую артиллерию. Затем приняли новый штат стрелкового батальона, включавший три стрелковые, одну пулеметную роту (6 станковых пулеметов), взвод батальонной артиллерии, а в стрелковом взводе пулеметы передали в отделения — по две штуки (один станковый, один ручной, по мере поступления ручных пулеметов они должны были заменять в отделениях станковые). По штатам военного времени, принятым в 1925 г., дивизия имела 15 300 человек личного состава и 74 станковых пулемета.

История пулеметов в старой русской армии завершилась, начиналась история пулеметного вооружения Красной Армии.

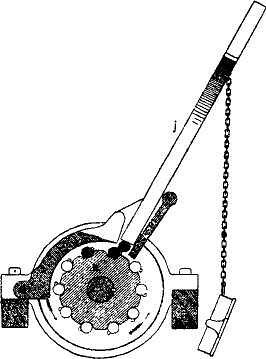

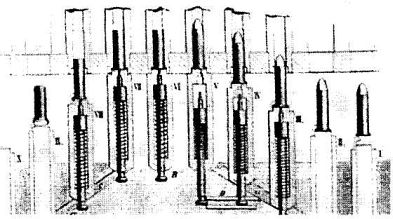

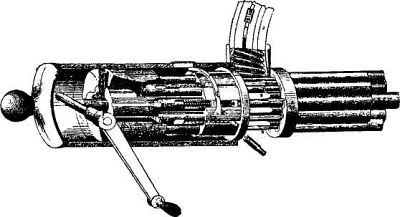

В системе Гашинга ведущим звеном системы выступал центральный вал, приводившийся во вращение мускульной энергией стрелка через рукоятку и коническую передачу. На вал надевались: блок стволов, за ним, внутри неподвижного чугунного кожуха — приемник и «замочный цилиндр», в продольных пазах которого скользили затворы. Стволы имели толщину стенок несколько больше винтовочных. Между кожухом и затворами помещался поддон с эллиптическим наклонным пазом, с помощью которого вращение преобразовывалось в возвратно-поступательное движение затвора. Досыланию, запиранию, выстрелу, отпиранию и экстракции соответствовали свои участки паза. В затворе монтировались ударник с курком и боевой пружиной и выбрасыватель. Ударник взводился, скользя своей головкой по изогнутой поперечной пластине, приклепанной к кожуху изнутри. Скорострельность определялась скоростью вращения. К достоинствам такой схемы относится полное совмещение операций, непрерывность работы, равномерная (без рывков и остановок) работа системы питания, небоязнь осечек (в случае осечки сработает следующий патрон в следующем стволе), возможность развить в короткое время высокую скорострельность без перегрева стволов. Главная опасность — затяжной выстрел. Главная сложность в эксплуатации — чрезвычайная утомительность работы с вращающейся рукояткой. Проблемы создавала также высокая чувствительность механизма к смазке.

«Тело» картечницы Гатлинга—Горлова («скорострельной пушки обр. 1871 г.») укладывалось на железную раму с цапфами, на которой крепилась и медная воронка под магазин, точнее — под секторную коробку-пачку на 24 патрона. Патроны подавались собственной тяжестью и давлением грузика, поджимаемого сверху заряжающим. Затем, по образцу модели Гатлинга 1874 г., приняли карусельное устройство с четырьмя секторами — каждый включал 4 отделения по 25 патронов. В 1885 году был принят барабанный магазин системы Экльста.

В картечнице Гатлинга—Барановского («скорострельной пушке обр. 1873 г.») уменьшена длина стволов, длина и масса «тела» самой картечницы. Вращающийся блок стволов облегчен, стволы укрыты медным кожухом, рукоятка вращения надета прямо на центральный вал, работа с ней стала легче. Возросла скорострельность. Изменилась и установка — картечница опиралась на круглый стол на оси лафета и поворачивалась на нем по горизонту. Появилось «автоматическое» устройство рассеивания пуль. Картечница легко разбиралась на 4 части (картечница, лафет, колеса).

Облегченный лафет весил 276,5 кг, имел диаметр колес 1,09 м, давал угол возвышения 60 и склонения 50°, поворота по горизонту 60°. При нем возили 6720 (672 — в ящиках на лафете), при лафете пушечного типа — 6048 патронов.

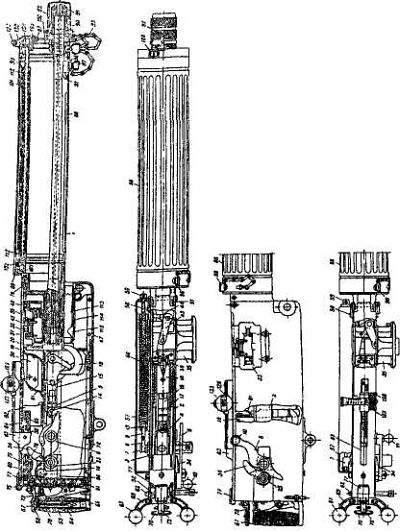

Пулемет состоял из следующих частей: ствол; рама с механизмом запирания, барабаном, рукояткой и цепочкой; замок (затвор) с ударным механизмом, боевой личинкой, замочными и подъемными рычагами; спусковая тяга; короб с откидной крышкой; задвижки затыльника; затыльник с рукоятками управления, спусковым рычагом и предохранителем; возвратная пружина с коробкой (кожухом); приемник с механизмом подачи ленты; кожух ствола с пароотводной и гильзоотводной трубкой, наливным и сливным отверстиями; надульник; прицельные приспособления.

Автоматика действовала по схеме отдачи ствола с коротким ходом. Запирание канала ствола производилось затвором (замком), подпираемым системой из двух шарнирно-сочлененных рычагов, передний из которых (шатун) был связан плоским шарниром с затвором, а задний (мотыль) так же шарнирно крепился в задней части рамы, то есть рама играла роль ствольной коробки. На правый конец оси мотыля надевалась качающаяся рукоятка, на левый — барабан (эксцентрик) с цепочкой типа Галля. Цепочка соединялась с возвратной пружиной, крепившейся в отдельной коробке на левой стенке короба пулемета. В затворе монтировался ударник с двуперой пластинчатой боевой пружиной. В вертикальных пазах затвора скользила боевая личинка с захватами для удержания гильзы и отверстием для прохода бойка, так что выстрел был возможен только при определенном положении личинки. Ударник взводился коленчатой лодыжкой и захватывался верхним предохранительным спуском, а лодыжка своим боевым взводом вставала на нижний спуск. Спусковой рычаг в форме клавиши под палец располагался между рукоятками управления и удерживался предохранителем.

Питание — из холщовой патронной ленты. Гнезда ленты разделялись металлическими пластинками, крепившимися заклепками. Пластины не только делили ленту на звенья, но и помогали выравниванию патронов в ленте — для этого каждая десятая пластина выступала за ширину ленты. Патронная коробка переносилась и устанавливалась отдельно от пулемета, и для надежной работы системы подачи второй номер вручную поддерживал подаваемую ленту в правильном положении.
