Для упрощения производства в 1941 г. пулемет модернизировали, получив модификации:

— MG.34S с укороченным до 500 м стволом и облегченным затвором, измененными дульным усилителем отдачи и буфером, соответственно темп стрельбы увеличился до 1200 и даже до 1700 выстр./мин., затвор вместо двух пар сегментных выступов получил два больших боевых выступа, упрощен и утяжелен ударник; питание — только ленточное, огонь — только автоматический; войсковые испытания опытной партии из 300 пулеметов (их сбросили германским войскам, попавшим в «Демянский котел») выявили их низкую надежность (из-за возросшей силы удара подвижных частей);

— MG.34/41 был еще упрощен в смысле технологии производства, масса составила 13,0 кг, длина — 1120 мм при длине ствола 560 мм, облегчение затвора повысило темп стрельбы до 1400 выстр./мин., ствол имел дульное утолщение, возвратную пружину выполняли из витой проволоки, изменили пистолетную рукоятку, пулемет должен был служить прежде всего как зенитный или авиационный, на станок ставиться не мог; был выпущен в количестве 1707 единиц, и в 1942 г. работы над этой системой прекратили. Куда рациональнее оказалось создание нового пулемета.

После войны MG.34 использовались в Чехословакии, во Франции, скандинавских странах, воевали во Вьетнаме и на Ближнем Востоке — с другим трофейным оружием их поставили в Израиль, в Ливане они встречались еще в 1976 г. Благодаря передаче трофейного германского оружия странам «третьего мира» MG.34 оказались в Африке.

Порядок разряжания MG.34

Защелка крышки приемника расположена позади короба. Вжать защелку и дать крышке открыться. Если в приемнике есть лента, снять ее, убедиться в отсутствии патрона в направляющем желобе приемника. Отвести назад рукоятку заряжания и осмотреть патронник и направляющий желоб. Сдвинуть подаватель приемника влево и закрыть его крышку. Нажать спусковой крючок.

Порядок неполной разборки MG.34

Разрядить пулемет.

Нажать на защелку крышки, поднять крышку вверх и, нажав на ее ось влево, отделить крышку от короба.

Снять дно приемника (при ленточном питании).

Отделить приклад с затыльником: нажать на защелку затыльника, другой рукой повернуть приклад на четверть оборота влево, отделить его от короба; извлечь возвратную пружину.

Энергично отвести затвор за рукоятку назад и извлечь его из короба; продвинуть рукоятку заряжания до отказа назад и, отпустив задний конец защелки затыльника, извлечь рукоятку вправо назад.

Нажать на защелку короба, другой рукой повернуть короб за пистолетную рукоятку вправо вниз так, чтобы ствол свободно вышел назад, извлечь ствол.

Нажать на защелку сошек, придерживая кожух, повернуть сошки вверх и отделить от кожуха.

Приподнять защелку надульника вверх и вывинтить надульник из кожуха с помощью ключа.

Сборка производится в обратном порядке.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ MG.34

Патрон — 7,92×57 (7,92-мм «маузер»).

Масса «тела» пулемета с сошкой — 12,10 кг.

Полная длина «тела» пулемета: 1219 мм.

Длина ствола — 627 мм.

Число нарезов — 4.

Тип нарезов — правосторонние.

Длина хода нарезов — 240 мм.

Масса ствола — 2,0 кг.

Начальная скорость пули — 775 м/с (пуля sS).

Прицельная дальность — 2000 м с сошек, 3000 м со станка.

Эффективная дальность стрельбы — 550 м с сошек, 1800 м со станка.

Темп стрельбы — 800–900 выстр./мин.

Боевая скорострельность — 60/120-150 (короткими очередями) или 300–400 (длинными очередями) выстр./мин.

Питание — лента на 50, 100, 250 патронов или двухбарабанный магазин на 75 патронов.

Масса патронной коробки — 8,35 кг (с 250 патронами), 10,0 кг (с 300 патронами).

Масса пустого двухбарабанного магазина — 2,27 кг.

Масса сошки — 1,0 кг.

Масса легкой треноги — 6,75 кг.

Масса треножного станка Lafette 34–23,6 — 30,5 кг.

Высота линии огня на Lafette 34 — 270–345 мм.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ MG.34/41

Патрон — 7,92×57 (7,92-мм «маузер»).

Масса «тела» пулемета с сошкой без патронов — 13 кг.

Масса на станке Lafette 34–32 кг.

Полная длина — 1135 мм.

Длина ствола — 500 мм.

Число нарезов — 4.

Тип нарезов — правосторонние.

Начальная скорость пули — 730 м/с.

Прицельная дальность — 2000 м.

Темп стрельбы — 1500 выстр./мин.

Питание — лента на 50 и 250 патронов или двухбарабанный магазин на 75 патронов.

Еще в феврале 1937 г. фирмы «Рейнметалл-Борзиг» (филиал в Зоммерда), «Штюбген» и «Йоханес Гроссфусс Металл-унд Лакирваренфабрик» получили заказ на разработку пулемета, простого в производстве, но отвечающего строгим тактико-техническим требованиям. Работы вошли в число приоритетных.

26 октября 1937 г. компания «Гроссфусс» («Гроссфусс-Верке») представила макет, а в апреле следующего года первый опытный пулемет. До того эта фирма не работала в области оружия, но имела богатый опыт в штамповке металлических деталей, клепке, точечной сварке, высокотемпературной пайке. Руководителем работ на «Гроссфусс» был специалист по массовому поточному производству доктор Грюнер (в некоторых источниках он упоминается как Грюнов). Вообще же MG.42 разрабатывался коллективно, и приписывать его схему даже одной фирме было бы неверно. Пулемет прошел несколько этапов доработки (его прототип под обозначением MG.39/41 проходил в 1941 г. войсковые испытания в боевых условиях) и только в начале 1942 г. принят на вооружение под обозначением MG.42.

Автоматика MG.42 действовала на основе отдачи ствола с коротким ходом. Цикл стрельбы начинается со взведения с помощью крупной рукоятки затвора, который становится на боевой взвод. Затвор в заднем положении можно поставить на предохранитель. Длина ствола с казенником составляла 565 мм. Ударный механизм ударникового типа работал от возвратно-боевой пружины, выстрел производился с заднего шептала. При нажатии на спусковой крючок носик шептала опускался, отпуская с боевого взвода затвор, который, двигаясь вперед, извлекал патрон из ленты и досылал его в патронник.

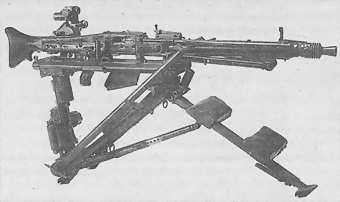

7,92-мм единый пулемет MG.42 с оптическим прицелом, на треножном станке (ноги станка сложены для уменьшения высоты)

Разрез пулемета MG.42

Запирание канала ствола производится с помощью двух роликов. Боевая личинка затвора с обеих сторон имела фигурные вырезы, в каждом помещался запирающий ролик. При движении затвора вперед клин втулки ударника, связанной со стеблем, подпираемым возвратно-боевой пружиной, выталкивала ролики по вырезам в стороны и назад. Когда боевая личинка упиралась в казенник ствола, давление на ролики со стороны клина усиливалось. Ролики заходили в пазы казенника и занимали в вырезах боевой личинки крайнее выдвинутое положение, подпирая личинку сзади. Так происходило сцепление ствола и затвора. До запирания ролики мешали ударнику выйти из втулки, как только ролики расходились, боек ударника проходил между ними и накалывал капсюль патрона. Так предотвращался выстрел при не полностью запертом затворе. Роликовый узел запирания обеспечивал плавную работу, без задержек и значительного трения, а также достаточную площадь опорной поверхности и малую длину узла запирания.

После выстрела ствол с затвором двигались назад. Для придания стволу дополнительной энергии движения служил усилитель отдачи в надульнике, игравшем роли направляющей втулки, усилителя отдачи и пламегасителя.

Регулятор надульника позволял менять скорость отката подвижной системы и тем самым менять темп стрельбы или приспосабливать автоматику к работе в затрудненных условиях. В начале отката ролики держали боевую личинку в сцеплении с казенником ствола. Затем на ролики действовали фигурные планки обоймы короба, и они вдавливались внутрь по пазам казенника и вырезам боевой личинки. При этом происходил некоторый предварительный сдвиг гильзы в патроннике, а ролики давили на клин втулки ударника, и она отходила назад вместе со стеблем затвора. Ускорение отката затвора после расцепления со стволом было реализовано достаточно просто. Ролики одновременно двигались в пазах казенника и вырезах боевой личинки, но поскольку длина пазов казенника больше длины вырезов личинки, последняя ускорялась относительно ствола. Ствол после отпирания проходил еще некоторое расстояние, после чего возвратная пружина ствола посылала его в переднее положение. Стреляная гильза зажималась подпружиненным выбрасывателем, смонтированным снизу личинки затвора. Отражатель представлял собой смонтированный в боевой личинке затвора стержень, подпираемый толкателем. При движении затвора назад стебель затвора упирался в буфер затыльника, толкатель продвигал отражатель, тот выдвигался на уровень казенного среза ствола, поворачивал гильзу и удалял ее вниз. Буфер затыльника смягчал удар затвора в задней части, а также придавал ему начальный импульс движения вперед. Сильная возвратно-боевая пружина подавала затвор в переднее положение с большой скоростью. Хотя работа автоматики считалась сравнительно плавной, удар затвора в переднем положении был все же сильным.
