Противопехотная мина МОН-90. Инструкция по эксплуатации - Страница 1

Мина противопехотная осколочная, направленного поражения МОН-90 предназначается для минирования местности и различных дефиле (подступы к мостам и переправам, берега в местах высадки десанта, улицы в населенных пунктах, дороги в горах и лесу и т. п.).

Тип Осколочная, направленного поражения

Масса, кг 12,1

Масса заряда (ПВВ-5А), кг 6,2

Масса комплекта в упаковке, кг 23

Габаритные размеры, мм

длина 345

ширина 153

высота 202

Количество осколков, шт. 2000

Угол разлета убойных осколков 120°

Ширина зоны сплошного поражения на дальности 90 м, м 60

Дальность разлета осколков корпуса и узлов крепления в тыльном и боковом направлении, м до 100

Средства взрывания ЭДП, ЭДП-р, МД-5М, ВЗД-6ч, ВЗД-144, МВЭ-72

Температурный диапазон применения от +50 до –50 °C

Способ установки Вручную

В один комплект мины МОН-90 (рис. 1) входят мина неокончательно снаряженная (1 шт.) и приспособления для установки: штырь 7 (1 шт.), рукоятка 2 (1 шт.), штанги 4 (2 шт.), втулки 5 для крепления электродетонаторов ЭДП (2 шт.), гвозди 3 (4 шт.), футляры для средств взрывания (2 шт.).

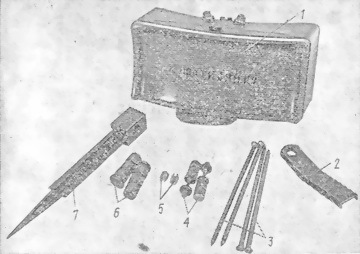

Рис. 1. Комплект мины МОН-90:

1 — мина; 2 — рукоятка; 3 — гвозди; 4 — штанги; 5 — втулки; 6 — футляры; 7 — штырь

Мина МОН-90 неокончательно снаряженная (рис. 2) состоит из корпуса, снаряженного зарядом ВВ и готовыми осколками.

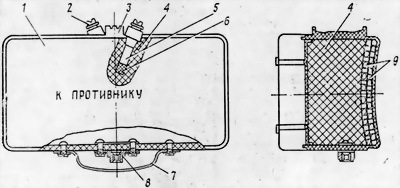

Рис. 2. Мина МОН-90 (разрез):

1 — корпус; 2 — пробка; 3 — прицельная планка; 4 — заряд ВВ; 5 — запальное гнездо; 6 — промежуточный детонатор; 7 — ручки; 8 — фланец; 9 — осколки

Корпус 1 пластмассовый, в верхней части имеет два запальных гнезда 5 под электродетонаторы ЭДП-р (запал МД-5М). При хранении и транспортировании запальные гнезда закрываются пластмассовыми пробками 2, на которые надеты полиэтиленовые колпачки, удаляемые перед применением мины. На передней части корпуса надпись «К противнику».

Между запальными гнездами имеется прицельная планка 3 для нацеливания мины. Стрелка на прицельной планке указывает направление разлета осколков. В нижней части корпуса имеется фланец 8 с резьбой для установки мины и ручка 7 для переноски мины.

Осколки 9 представляют собой стальные цилиндрики диаметром 7 мм, высотой 7 мм и массой 2 г. Свободное пространство между осколками залито эпоксидным компаундом. Осколки расположены в два слоя и прилегают к выпуклой стороне корпуса.

Заряд ВВ 4 заполняет всю полость корпуса мины. Для обеспечения надежной детонации заряда имеются два промежуточных детонатора 6 из ВВ А-IX-1, запрессованных в запальных гнездах.

Штырь 7 (рис. 1) служит для крепления мины на стволах деревьев и деревянных столбах.

Рукоятка 2 служит для фиксации установленной мины в горизонтальной плоскости.

Втулки 5 металлические с наружной резьбой применяются для крепления электродетонаторов ЭДП в запальных гнездах мины.

Штанги 4 металлические с ослабленным сечением служат для установки мины на штыре или крышке ящика, а также для наведения мины в цель по вертикальной плоскости и по линии горизонта за счет изгиба ослабленного сечения.

Гвозди 3 необходимы для крепления крышки ящика на грунте, при установке мины

Футляры 6 пластмассовые предназначены для хранения запалов МД-5М или электродетонаторов ЭДП-р (ЭДП). При укладке электродетонатора вкладыш из футляра удаляется.

Мина взрывается от электродетонатора ЭДП-р (ЭДП) при установке ее в управляемом варианте или запала МД-5М при установке с взрывателем МВЭ-72 или взрывателем замедленного действия ВЗД-6ч (ВЗД-144). Взрывом заряда мины осколки метаются в определенном направлении, указанном стрелкой на прицельной планке.

Подавляющее количество осколков разлетается в зоне с горизонтальным углом 50°. Координатный закон поражения миной МОН-90 приведен на рис. 3.

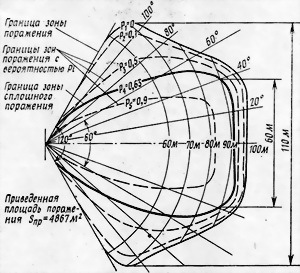

Рис. 3. Координатный закон поражения миной МОН-90

Мина МОН-90 может устанавливаться на грунт (снег) или крепиться с помощью штыря на стволах деревьев и деревянных столбах. На грунте (снегу) мина устанавливается на крышке упаковочного ящика или на ящике. Для установки мины необходимо выбрать место и вариант установки, обращая внимание на отсутствие местных предметов по линии прицеливания, удобство установки и возможность использования особенностей местности для маскировки мины. В соответствии с выбранным вариантом установки необходимо выполнить следующие операции.

При установке мины на крышку ящика (рис. 4):

— вскрыть упаковку и извлечь из нее мину, штангу, рукоятку и гвозди;

— установить крышку плотно на грунт;

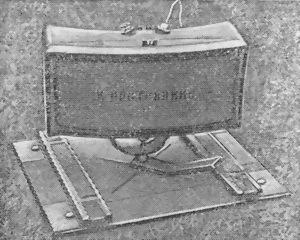

Рис. 4. Мина МОН-90 с электродетонатором, установленная на крышке ящика на грунт

— забить гвозди в отверстия, расположенные по углам крышки;

— вывернуть из крышки ящика заглушку.

При установке мины на ящик:

— вскрыть упаковку и извлечь из нее мину, штангу и рукоятку;

— заполнить внутреннюю полость ящика грунтом, камнями и установить плотно на грунт. Для большей устойчивости ящик по периметру присыпать грунтом, камнями;

— закрыть ящик крышкой и застегнуть все замки;

— вывернуть из крышки заглушку.

При установке мины с использованием штыря (рис. 5):

— вскрыть упаковку и извлечь из нее мину, штангу, рукоятку и штырь;

— забить с помощью молотка или топора штырь в дерево (столб) до упора в выступ так, чтобы резьбовое отверстие находилось по возможности вертикально.

Далее для всех видов установки необходимо сделать следующее:

— ввернуть с поджатием штангу во фланец мины;

— навернуть на штангу рукоятку;

— придерживая мину за корпус, ввернуть ее нижним концом штанги в резьбовое отверстие крышки ящика или резьбовое отверстие штыря;

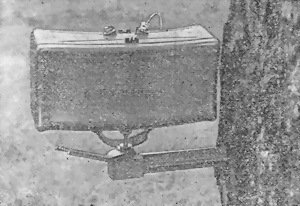

Рис. 5. Мина МОН-90, установленная с использованием штыря на стволе дерева

— ослабить пробку одного запального гнезда.

Для прицеливания мины используется веха высотой 1,5 м, устанавливаемая на расстоянии 60–80 м от мины. Прицеливание (рис. 6) осуществляется в следующем порядке:

— повернуть мину в резьбовом отверстии крышки ящика (штыря) в сторону противника (направление разлета осколков указано стрелкой на прицельной планке), нацелить мину в горизонтальной плоскости и закрепить ее в этом положении от поворота, вращая рукоятку по часовой стрелке;

— изгибая ослабленное сечение штанги, произвести окончательное наведение мины на веху по вертикали и линии горизонта, добиваясь параллельности верхней плоскости прицельной планки мины и горизонтальной планки вехи, обращая на это особое внимание.

Внимание! Во избежание поломки штанги запрещается поворачивать мину вокруг оси штанги после ее закрепления рукояткой.

В том случае, когда обстановка не позволяет установить веху, наведение мины необходимо осуществлять на направление предполагаемого появления противника по местным ориентирам, расположенным на расстоянии 50–90 м от мины.
