Другие возможности улучшения качества радиовещания в диапазонах ДВ, СВ и КВ состоят в коренной его перестройке. Как мы с вами видели, амплитудная модуляция была предложена на заре радиотехники как самое простое и очевидное решение. Теперь мы много знаем, создали теорию информации, можем сравнивать различные системы передачи по эффективности, помехоустойчивости и другим параметрам. И что же оказалось? Амплитудная модуляция — это самый неэффективный и, я бы сказал даже, расточительный вид модуляции! Подтвердим сказанное простым расчетом. Коэффициент модуляции при реальной речевой или музыкальной передаче в среднем не превосходит m = 0,3, или 30 %. Это необходимо для того, чтобы на пиках сигнала (при наиболее громких звуках) не возникало перемодуляции, приводящей к искажениям. Амплитуда каждой из боковых полос составляет m/2, или 0,15 амплитуды несущей, а мощность равна 0,0225 мощности несущей. Это означает, что только 5 % мощности излучаемого AM сигнала несут полезную информацию, содержащуюся в двух его боковых полосах. Остальные 95 % мощности приходятся на несущую, которая никакой информации не несет. Получается парадокс: мы строим мегаваттные радиостанции, а их мощность бесполезно теряется в пространстве.
Разумеется, несущая нужна для работы детектора в приемнике, но не слишком ли дорого и расточительно передавать ее через эфир? Ведь несущую можно генерировать и в самом приемнике с помощью маломощного гетеродина. И мы возвращаемся к идее синхронного приема, выдвинутой еще в 20-х годах.
Синхронный прием не внедрен до сих пор. Хотя были и замечательные исследователи и замечательные разработки. Наш талантливый ученый К. Г. Момот с группой сотрудников занимался этим вопросом еще в 30-е годы. Его книга «Проблемы и техника синхронного приема» не потеряла актуальности и в наши дни.
Любопытна судьба этой книги. Подписанная к выпуску в 1941 году рукопись осталась в блокадном Ленинграде, и все ее экземпляры считались погибшими. Случайно сохранившийся сигнальный экземпляр был обнаружен лишь после войны. Книгу издали в 1961 году без всяких изменений, и сейчас она снова стала библиографической редкостью. А проблемы «упорядочения эфира», перехода на передачу с одной боковой полосой, поставленные в ней существуют и сегодня.

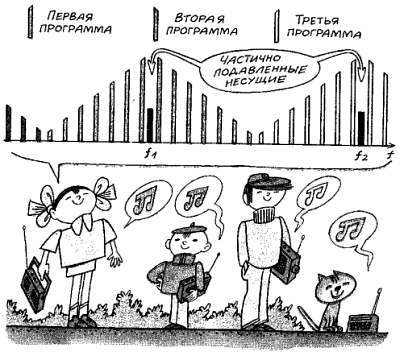

Распределение частот и расположение спектров при однополосном радиовещании с независимыми боковыми полосами.
Международный консультативный Комитет по радио в Женеве принял рекомендации о внедрении однополосного радиовещания.
Что же это такое? Станции будут излучать не весь спектр AM сигнала, а лишь одну боковую полосу. Ведь она содержит всю информацию о передаваемой программе. Причем удобно, размещая спектры станций в эфире, чередовать их нижние и верхние боковые полосы, что позволит вдвое увеличить интервал между несущими.
Собственно, на одной несущей будут работать как бы две станции, передающие различные боковые полосы. Передача таким способом названа передачей с независимыми боковыми полосами и частично подавленной несущей. Для приема понадобится особый приемник, оснащенный встроенным гетеродином несущей и очень эффективными фильтрами, позволяющими «вырезать» из принимаемой массы сигналов лишь одну желаемую боковую полосу. Нелишне заметить, что все описанные технические решения уже давно и очень успешно используются в профессиональной радиосвязи.

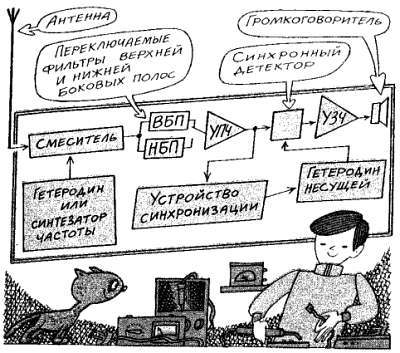

Структурная схема супергетеродина для приема сигналов с независимыми боковыми полосами и частично подавленной несущей.
Начиная с 50-х годов проблема обеспечения населения высококачественным радиовещанием решается и другим путем путем — развития сети УКВ станций. Ультракороткие волны не отражаются ионосферой и распространяются лишь в пределах прямой видимости. Следовательно, одна УКВ станция может обслужить территорию района (максимум — области) радиусом, скажем, 50…70 км. Казалось бы, это не очень хорошо. Но УКВ диапазон имеет другое важное преимущество — громадную частотную емкость. Отведенный для радиовещания в СССР диапазон 65,8… 73 МГц мог бы вместить 800 AM каналов с разносом частот в 9 кГц. Но АМ неэффективна и потому на УКВ не используется. Применяют более эффективный вид модуляции — частотную, или ЧМ. При такой модуляции в такт со звуковым сигналом изменяется частота излучаемых колебаний, а амплитуда их остается неизменной. Максимальная девиация (отклонение) частоты установлена равной ±50 кГц. Ширина излучаемого станцией спектра при этом превосходит 100 кГц. Разместить столь широкополосные спектры в диапазонах ДВ, СВ или даже КВ, разумеется, невозможно.
Частотная модуляция имеет много важных преимуществ. Во-первых, спектр модулирующих частот (звуковых) удалось расширить до 15 кГц. Это резко повысило качество приема. Во-вторых, и это особенно важно, при ЧМ происходит как бы обмен ширины спектра сигнала на отношение сигнал-шум, т. е. при детектировании относительно «зашумленного» ЧМ сигнала получается сравнительно «чистый» звуковой сигнал. Помехи естественного (грозовые разряды) и искусственного происхождений, особенно импульсного характера, хорошо подавляются приемником сигналов с ЧМ. Все это, вместе взятое, позволяет получать отношение сигнал-шум на выходе приемника примерно 50…70 дБ, что обеспечивает высококачественное радиовещание.
Частотная модуляция.
Не испугал ли я вас сухими цифрами? На деле это выгладит так: настраиваем приемник на радиостанцию в диапазоне ДВ или СВ. Слышно хорошо, но вместе с передачей прослушивается и шум, а верхних звуковых частот нет (звон колокольчика или тонкий писк просто не воспроизводится). Иное дело в диапазоне УКВ: верхние частоты в воспроизводимом спектре есть, а шума почти не слышно. Слушатели в таких случаях говорят, что передача «идет очень чисто».
Радиовещание на УКВ вполне оправдано в густонаселенных районах. В Москве, например, передачи одной УКВ станции могут одновременно слушать десять миллионов человек!
Следующий шаг в развитии радиовещания — переход к стереофоническим передачам. Согласитесь, что не очень естественно, когда звучание целого оркестра исходит из одной точки — громкоговорителя. Чтобы полностью передать звуковую панораму реальной сцены, необходимо несколько (чем больше, тем лучше) микрофонов, несколько независимых трактов передачи и несколько громкоговорителей. Разумеется, это очень сложно и дорого. Но даже при двух микрофонах и двух громкоговорителях, т. е. при стереофонической системе, получается существенное повышение качества передачи. Такая система и принята сейчас повсеместно. Более сложные системы, например квадрофоническая, распространения не получили, поскольку примерно двукратное усложнение аппаратуры дает лишь небольшой прирост качества звучания по сравнению со стереофонической системой.
Стереофоническое радиовещание.
Итак, при стереофонии надо передавать уже не один, а два звуковых сигнала. В магнитофонах поступают просто: записывают два канала на две разные дорожки магнитной ленты. А как быть в радиовещании? Строить две радиостанции? Дорого, и к тому же при этом не решается проблема совместимости. Имеется масса радиослушателей с монофоническими приемниками. Настроившись на радиостанцию, ведущую стереофонические передачи, они должны слышать суммарный сигнал левого и правого каналов, а вовсе не один из них.
