Автогенератор со стабилизацией амплитуды.
Описанный генератор обеспечивает «мягкое» возбуждение колебаний. Раздвинем контурную катушку и катушку обратной связи настолько, что колебания прекратятся (уменьшится коэффициент обратной связи). Сблизив катушки, мы получим возбуждение колебаний сначала очень малой амплитуды, затем большей. Раздвинув катушки снова, получим плавное уменьшение амплитуды колебаний до нуля. Никаких резких скачков амплитуды колебаний в нашем генераторе не наблюдается.
Процесс «мягкого» возбуждения колебаний в автогенераторе.
Мы так подробно остановились на схеме генератора Мейснера потому, что он начал новую эпоху в радиотехнике. Радисты получили наконец, средство для генерирования незатухающих колебаний. Осталось связать с колебательным контуром антенну, а в цепь анодной батареи включить телеграфный ключ — и передатчик готов!
Нужна большая мощность? Делайте большую лампу! Так и поступили. Инженеры моментально включились в соревнование по изготовлению все более мощных ламп (50, 100, 200 Вт) и вскоре перешагнули и киловаттный рубеж. Оставалась неусовершенствованной техника радиоприема. Тут реванш взяли англичане. В том же 1913 году Роунд, экспериментируя с генератором Мейснера, открыл возможность автодинного приема.
Что такое автодинный прием? Это прием с использованием собственного генератора незатухающих колебаний, причем все процессы приема происходят в одном активном элементе триоде.
Посмотрите на схему простейшего автодинного приемника. Она мало отличается от схемы генератора. Добавлены лишь цепь связи с антенной да телефонные трубки в анодной цепи лампы, зашунтированные блокировочным конденсатором (назначение его нам уже известно — замыкать токи высокой частоты).

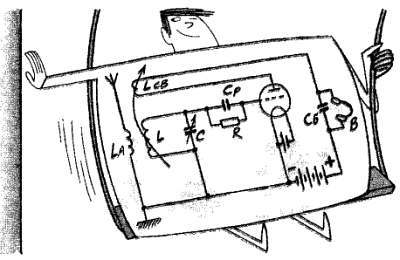

Приемник, который в зависимости от коэффициента обратной связи может быть и автодинным, и регенеративным.
Контур теперь включен не в анодную, а в сеточную цепь. Это удобнее, поскольку крупногабаритный переменный конденсатор с ручкой настройки уже не находится под высоким потенциалом анодной батареи, а катушка обратной связи включена в анодную цепь лампы. Связь ее с контурной катушкой сделана регулируемой, что обозначено на схеме изогнутой с стрелкой.
Какие же процессы происходят в автодинном приемнике? Прежде всего надо отметить, что с помощью ручек настройки частота собственных колебаний устанавливается очень близкой к частоте принимаемого сигнала. Разность частот может составлять 400…1000 Гц. Следовательно, принимаемый сигнал попадает в полосу пропускания колебательного контура. Приведем простой пример: пусть приемник настроен на частоту 300 кГц, а добротность контура составляет 100. Тогда полоса его пропускания (ширина резонансной кривой) составляет 300 кГц/100 = 3 кГц или ± 1,5 кГц от частоты настройки. Итак, в контуре существуют сразу два колебания: собственное, с большой амплитудой, и принимаемое — с малой.
Сумма двух синусоидальных колебаний с несколько отличающимися частотами и существенно различными амплитудами представляет собой один сигнал с изменяющейся амплитудой — сигнал биений. В этом легко убедиться, графически сложив исходные два колебания.
Если в начале графика колебания были в фазе и суммарное колебание имеет амплитуду, равную сумме амплитуд а1 + а2, то спустя полпериода разностной частоты исходные колебания станут противофазными и суммарное колебание будет иметь амплитуду а1 — а2.

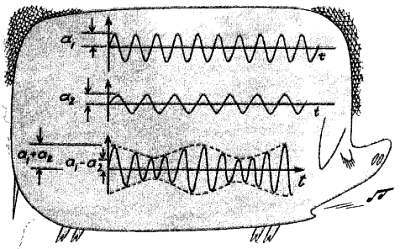

Биения двух синусоидальных колебаний.
Таким образом, амплитуда суммарного колебания изменяется с частотой расстройки между собственными и принимаемыми колебаниями, т. е. с частотой биений. Ну а если амплитуда колебаний изменяется, то благодаря действию гридлика изменяется и смещение на сетке лампы. Эти изменения усиливаются лампой, и в телефонах будет слышен звуковой тон биений. Уверен, что подобные биения вы не раз слышали, вращая ручку настройки приемника. Они проявляются в виде свиста, тон которого изменяется от высокого до низкого, а при дальнейшем вращении ручки настройки, напротив, — от низкого до высокого. Правда, в современных радиовещательных приемниках свист — вредный эффект, обусловленный несовершенством самого приемника.
Итак, автодин позволил принимать незатухающие колебания «на биениях» с помощью телефонных трубок. Чувствительность приема, а следовательно, и дальность связи резко возросли. Но мы пока ничего не сказали о радиовещании, а ведь в этой главе предполагалось рассказать именно о нем!
У нас есть генератор незатухающих колебаний и два вида приемников — детекторный и ламповый. Чтобы передать речевой или музыкальный сигнал, инженеры пошли самым очевидным путем — стали изменять амплитуду излучаемых колебаний в такт со звуковым напряжением. В передатчике для этого служила еще одна лампа — модуляторная. В простейшем случае она включалась последовательно с генераторной и регулировала ее анодный ток в такт со звуковыми колебаниями. Ну а чем больше ток генераторной лампы, тем больше и амплитуда колебаний. На детекторный приемник AM сигнал принимался просто — в телефонах прослушивался звук. Сложнее обстояло дело с автодинным приемником. Он был почти идеален по тем временам для приема телеграфных сигналов. Любопытно отметить, что уже в 50-х годах известный советский коротковолновик А. В. Прозоровский предложил схему автодинного приемника для радиолюбителей: он обеспечивал чувствительность в единицы микровольт, позволял принимать сигналы многих удаленных станций! А вот принимать AM станции мешал свист — биения между несущей сигнала и собственными колебаниями. Наметились два пути решения проблемы. Один путь — настроить автодин точно на несущую сигнала. Тогда тон биений понижается до нуля, а собственные колебания «захватываются» несущей сигнала до совпадения с ней по фазе. Поскольку здесь осуществляется синхронизация собственных колебаний принимаемыми, приемник назвали синхродином.
Работал синхродин довольно неустойчиво, поскольку малейшие изменения питающих напряжений или температуры окружающей среды приводили к «уходу» частоты колебаний и появлялся свист — биения. Особенно трудно было принимать слабые сигналы. Решение проблемы нашел американец Э. Армстронг. В 1922 году Армстронг предложил регенеративный приемник для AM сигналов. Схема его практически не отличается от схемы автодина Роунда, но регулировка совсем другая. Перемещая катушку обратной связи, регенератор подводят к самому порогу возникновения колебаний, когда собственных колебаний еще нет, но они вот-вот могут возникнуть. В этих условиях большая часть потерь в колебательном контуре компенсирована (регенерирована) цепью обратной связи, и его эффективная добротность может достигать нескольких тысяч. В результате существенно возрастает селективность приемника. А поскольку пик резонансной кривой высокодобротного контура становится выше, возрастает и чувствительность. Биений нет, поскольку в контуре имеются только колебания принимаемого сигнала. Они детектируются в сеточной цепи и, будучи усиленными лампой, воспроизводятся в телефонах. В 20-е и 30-е годы очень большое распространение получил двухламповых приемник, в котором одна лампа служила регенеративным сеточным детектором, а другая — усилителем звуковой частоты. Вот мы и познакомились с техникой, от которой началось радиовещание. А теперь расскажем о том, как оно развивалось в нашей стране.
