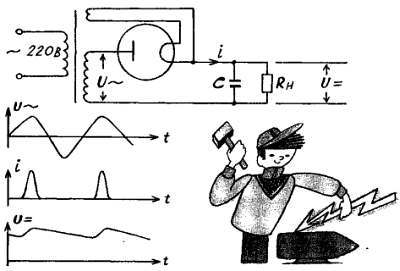

Выпрямитель на вакуумной лампе — кенотроне.
Но разговорившись о ламповых выпрямителях, мы как-то забыли про другой принцип получения однонаправленного движения — принцип горки. Катиться с горки легко, а взбираться трудно. А если горка очень крутая и скользкая то просто невозможно. Похожим принципом пользовались еще первобытные охотники, устраивая ямы-ловушки. Зверь может упасть в яму, и выбраться из нее ему уже вряд ли удастся.
Яма-ловушка.
А что если и для электрических зарядов устроить такую горку, разумеется электрическую, чтобы они легко скатывались под горку, но не могли выбраться назад? Подобная горка называется потенциальным барьером. Он обязательно образуется в месте контакта двух веществ с различными типами проводимости-дырочным (p-тип) и электронным (n-тип). Веществами могут быть полупроводник p-типа и металл или два полупроводника р- и n-типов проводимости.
Вот как это происходит. В веществе с проводимостью n-типа избыток свободных электронов, а в веществе с проводимостью p-типа, напротив, электронов не хватает. Разумеется, электроны устремляются оттуда, где «густо», туда, где «пусто». А дырки двигаются в противоположном направлении. Очень образный пример, иллюстрирующий природу и движение электронов и дырок, приведен в учебнике физики для вузов Г. А. Зисмана, О. М. Тодеса: электрон можно представить как капельку воды над поверхностью, а дырку — как пузырек воздуха под ней. Одна и та же сила тяжести заставляет капельку двигаться вниз, а пузырек воздуха — вверх. Подобным же образом электроны и дырки перемещаются в противоположных направлениях под действием одного и того же электрического поля.
Контакт р- и n-полупроводников назван р-n переходом. Итак, дырки и электроны двинулись через переход. Долго ли будет продолжаться их движение? Наверно, нет. Как и на любом перекрестке, должен вспыхнуть красный свет, прекращающий движение по переходу. Ведь в результате движения зарядов p-область получает отрицательный. заряд, а n-область — положительный. В точке контакта возникает электрическое поле, препятствующее (как красный свет светофора) дальнейшему движению. Теперь дыркам, чтобы попасть в n-область, надо забраться на потенциальную горку высотой Δφ, т. е. преодолеть потенциальный барьер. То же самое относится и к электронам: поскольку они отрицательны, то и горка со склоном вниз для них препятствие. Значение Δφ определяется только свойствами веществ, образующих переход, и еще немного зависит от температуры.
А вот теперь начинается самое интересное. В любом полупроводниковом диоде есть р-n переход. Собственно, кроме перехода диод имеет лишь корпус и выводы. Диод пропускает ток только в одном направлении. Давайте мысленно поэкспериментируем. Приложим внешнее напряжение «плюсом» к n-области, а «минусом» — к p-области. Этим мы только увеличим высоту горки или потенциального барьера. При этом всякое движение зарядов через переход прекратится и тока в цепи не будет. Поменяем полярность внешнего напряжения. Это уменьшит высоту потенциального барьера, и, следовательно, уже ничто не будет мешать носителям заряда двигаться через переход, т. е. в цепи появится электрический ток.
Потенциальный барьер, образующийся в р-n переходе.
Полупроводниковый диод пропускает ток только в одном направлении. Это направление называется прямым, а ток — прямым, или отпирающим. Допустимое значение прямого тока определяется площадью контакта и для мощных диодов может составлять десятки ампер. В то же время значение обратного тока обычно пренебрежимо мало и исчисляется микроамперами. Если нужно выпрямить еще больший ток, несколько полупроводниковых диодов соединяют параллельно.
Полупроводниковый диод пропускает ток только в одном направлении.
Схема простейшего выпрямителя на полупроводниковом диоде мало отличается от приведенной схемы выпрямителя с кенотроном. Она даже упрощается — становится ненужной обмотка силового трансформатора, питающая накал лампы. Но у такого выпрямителя, называемого однополупериодным, есть недостаток: ток в нагрузку течет лишь во время одного полупериода переменного напряжения.

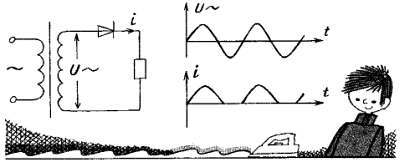

Однополупериодный выпрямитель.
Чтобы «заставить работать» и второй полупериод, устанавливают второй диод и наматывают еще одну обмотку (вторичную) силового трансформатора. Напряжения на диодах UA и UB имеют противоположную полярность, они противофазны. Поэтому диоды выпрямителя работают поочередно: когда один диод проводит ток, другой заперт, и наоборот. У нас получился двухполупериодный выпрямитель. Ток в нагрузке теперь пульсирует с частотой 100 Гц, а не 50, как ранее.
Двухполупериодный выпрямитель.
В простейших случаях пульсации устраняются конденсатором большой емкости, когда же требуется более точное сглаживание, используют фильтр нижних частот.

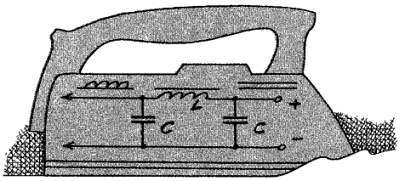

Сглаживающий фильтр.
Аналогичными свойствами обладает и мостовая схема выпрямителя. В ней используются четыре диода, зато нужна только одна вторичная обмотка трансформатора. Ток в нагрузке мостового выпрямителя имеет точно такой же вид, как и у двухполупериодного. Специально для мостовых выпрямителей выпускаются блоки из четырех диодов в одном корпусе.

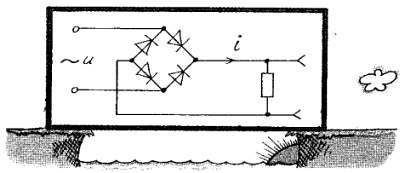

Мостовой выпрямитель.
Полупроводниковые диоды легки, компактны и отличаются очень высоким КПД. Область их применения обширна — от детектирования слабых сигналов в радиоприемнике до выпрямления тока при мощностях в сотни киловатт в грузовых электровозах. Теперь на вопрос, поставленный в заголовке раздела, мало-мальски сведущие в электронике люди ответят: «Выпрямить переменный ток? Разумеется, нет ничего проще!».
Инженерам, воспитанным на электровакуумной технике, эта мысль казалась нелепой еще в 50-х годах. Ведь триод — это радиолампа, содержащая катод, анод и управляющую сетку. Потенциал сетки управляет анодным током, и благодаря этому эффекту получают усиление сигналов. Вот как это делается: входное напряжение сигнала прикладывают между сеткой и катодом. Для того чтобы случайные электроны, осевшие на сетке, отправлялись обратно к катоду, включают резистор утечки сетки Rg. В анодную цепь последовательно с источником питания включают резистор нагрузки Ra. Под действием входного напряжения изменяется анодный ток. Каждую лампу характеризуют рядом параметров, в том числе и крутизной характеристики S = ΔIa/Δug - величиной, показывающей, на сколько изменится анодный ток при изменении потенциала сетки на 1 В. Принцип «чем больше, тем лучше» оправдывается и здесь. Обычно стремятся получить максимальную крутизну характеристики в рабочей точке, т. е. при заданных напряжениях на электродах. Анодный ток, проходя через резистор нагрузки, создает на нем некоторое падение напряжения. Его постоянная составляющая обычно не используется, а вот изменения, вызванные изменениями анодного тока, служат полезным выходным сигналом Uвых = ΔIa·Ra. Выразите изменения анодного тока через изменения сеточного напряжения Δug = Uвх и подставьте в последнюю формулу.
