Электрический проводник — это вещество, оказывающее малое сопротивление протекающему через него току. Электрический ток, в свою очередь, есть направленное движение электрических зарядов. Значит, в проводнике должны быть свободные заряды, которые могут легко передвигаться в любом направлении. Все металлы — хорошие проводники. Мы уже говорили (помните киплинговскую кошку, которая «гуляла сама по себе»?) о том, что в металлах внешние электроны атомов становятся свободными, когда атомы объединяются в кристаллическую решетку. Свободные электроны образуют так называемый электронный газ, заполняющий весь объем металла. Если в проводнике течет ток, электроны перемещаются преимущественно в одном направлении. Если же тока нет, электроны все равно движутся, но это движение хаотическое, тепловое. Оно создает шум — небольшое, случайным образом изменяющееся напряжение на выводах проводника или полупроводникового элемента.
Из самого названия «полупроводник» ясно, что он еще «не дорос» до настоящего проводника и, следовательно, проводит ток гораздо хуже. Свободных электронов в полупроводнике мало, поскольку почти все электроны как бы привязаны к своим атомам. Правда, при сильном нагреве тепловое движение становится интенсивнее и некоторые из электронов отрываются от своих атомов, становясь свободными. Проводимость вещества при этом увеличивается. Вот почему полупроводниковые приборы очень боятся перегрева — проводимость может возрасти настолько, что ток в полупроводнике резко увеличится и наступит так называемый тепловой пробой. Чтобы не утомить вас, приведу лишь несколько цифр.
Удельное сопротивление вещества величина, обратная проводимости, — измеряется в омах на метр (Ом·м). Это сопротивление бруска — вещества сечением 1 м2 и длиной 1 м. Вот это брусочек! Но что поделаешь, в международной системе единиц СИ единицей длины служит метр. Ну так вот: сопротивление медного бруска составляет всего 0,017·10-6 Ом. А сопротивление бруска тех же размеров, изготовленного из такого типичного диэлектрика, как стекло, равно 5·103 Ом, т. е. на двадцать один порядок (1021) больше! Удельное сопротивление полупроводников находится где-то между этими крайними значениями. Дать конкретные величины трудно, они зависят от вида вещества, его чистоты и многих других факторов.
Чем чище полупроводник, тем ближе его свойства к свойствам диэлектрика. Но если в полупроводник введена примесь, то проводимость резко возрастает. Различают два вида примесей: акцепторные и донорные. Валентность вещества акцепторной примеси меньше, чем валентность самого полупроводника. Это значит, что во внешнем электронном слое атомов примеси меньше электронов, чем у атомов полупроводника. В этом случае примесь по отношению к электронам атомов полупроводника ведет себя как агрессор: она захватывает их. В результате в кристаллической решетке вещества появляются атомы, которым не хватает одного электрона. Заряд этих атомов положителен. Они притягивают отрицательно заряженные электроны, и при первой же возможности атом, у которого не хватает электрона, захватывает его у соседнего атома. Положительный заряд при этом перемещается к соседнему атому. Тот, в свою очередь, захватывает электрон у соседа. Таким образом, положительный заряд перемещается еще дальше. Теперь оказалось, что в толще полупроводника с акцепторной примесью «гуляет сам по себе» положительный заряд, обусловленный нехваткой одного электрона. Заряд этот очень образно называют «дыркой».
Образование примесной дырочной проводимости.
Иное дело, если в полупроводник введена донорная примесь. Валентность вещества примеси на единицу больше валентности самого полупроводника. Это значит, что во внешней электронной оболочке атомов вещества примеси на один электрон больше, чем у атомов полупроводника. Объединяясь в кристаллы, атомы примеси используют для валентных связей все внешние электроны, кроме одного. В образовавшемся кристалле «лишние» электроны атомов примеси оказываются без работы. «Безработные» электроны свободно перемещаются по всему кристаллу, но все рабочие места — валентные связи, заняты. Эти электроны легко устремляются по направлению даже слабого электрического поля, создавая электрический ток.
Таким образом, вводя различные примеси, мы можем получить полупроводник с дырочной проводимостью (р-типа) и с электронной проводимостью (n-типа). Сами названия р и n произошли от начальных букв английских слов positive и negative, обозначающих знак свободных зарядов (положительный или отрицательный). Чем выше концентрация примеси в полупроводнике, тем выше и его проводимость. Как только физики и инженеры научились получать полупроводники с различными типами проводимости, тут же появились и приборы, выполненные на их основе.

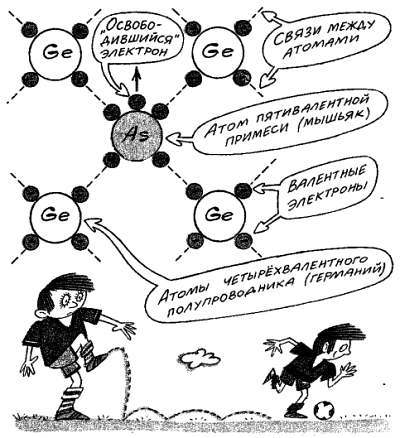

Образование примесной электронной проводимости.
Справедливости ради надо заметить, что за прошедшие несколько сотен лет технология выпрямления гвоздей заметно не изменилась. Этого совсем нельзя сказать о технологии выпрямления переменного тока. Прежде всего: а зачем его выпрямлять? Преимущества переменного тока очевидны: при передаче на большие расстояния напряжение можно повысить с помощью трансформатора. Ток в линии передачи при этом во столько же раз уменьшится, ведь одна и та же передаваемая мощность равна произведению тока и напряжения: Р = I·U. Значит, для передачи высокого напряжения подойдут провода меньшего сечения, уменьшатся их нагрев и потери мощности при передаче. Теперь в силовых сетях используют только переменный ток. Но во многих случаях необходим постоянный ток. Он нужен для питания электронных устройств, зарядки аккумуляторов. Тяговые двигатели постоянного тока имеют значительно лучшие характеристики. Поэтому поезда метро, трамваи и троллейбусы работают на постоянном токе. Лишь в последние годы электровозы на железных дорогах стати переводить на переменный ток, но электродвигатели на них по-прежнему работают на постоянном токе. Значит, промышленности и транспорту необходимы устройства, превращающие переменный ток в постоянный.
В технике часто используют принципы, уже известные, выдвинутые давным-давно или подсказанные самой природой. В рассматриваемом случае подходят два принципа: мышеловки и горки. Обобщенный принцип мышеловки заключается в следующем: некоторая дверца открывается легко, если двигаться с одной стороны, и не открывается — если двигаться с другой. Этот принцип используется в любом клапане, например в клапане насоса для накачивания волейбольного мяча.
Электронная лампа — тоже клапан. Выпрямить переменный ток может самая простая двухэлектродная лампа — диод, — содержащая анод и катод. Носители заряда — электроны — излучаются накаленным катодом и двигаются к аноду только тогда, когда он заряжен положительно. При этом через диод проходит электрический ток. Если же на аноде отрицательный потенциал, электроны отталкиваются и тока через диод нет. Если на анод диода подать переменное напряжение, а последовательно с диодом включить нагрузку, то в цепи нагрузки будет проходить пульсирующий ток одного направления, т. е. уже почти постоянный. Для уменьшения пульсаций тока параллельно нагрузке включают сглаживающие конденсаторы или используют многофазные схемы выпрямителей. Долгие годы вакуумный диод был единственным прибором для выпрямления переменного тока. У него было много недостатков. Трудно получить большой ток: нужен мощный катод, излучающий большой поток электронов, а на его накал тратится большая мощность. Анод под ударами электронов тоже сильно разогревается. В результате вакуумная двухэлектродная лампа — кенотрон — не может выпрямить ток с высоким коэффициентом полезного действия. Для питания радиопередатчиков и других мощных установок изобрели газонаполненные диоды — газотроны, дуговые лампы, «поджигаемые» только во время положительных полуволн переменного напряжения, и многое другое. Но главная проблема — снижение мощности, рассеиваемой внутри выпрямителя, — оставалась нерешенной. Поэтому, например, до последнего времени и не было электровозов, работающих на переменном токе, поскольку не было эффективных выпрямителей.
